Hi all,
wie viele andere auch habe ich mir auch eine Wetterstation mit TF-Sensoren gebaut.
Was ist hier also neu:
die Messwerte (inkl. Verlauf über zwei Tage) werden am TV angezeigt die Anzeige am TV kann einfach mit der TV Fernbedienung bedient werden
Aufbau:

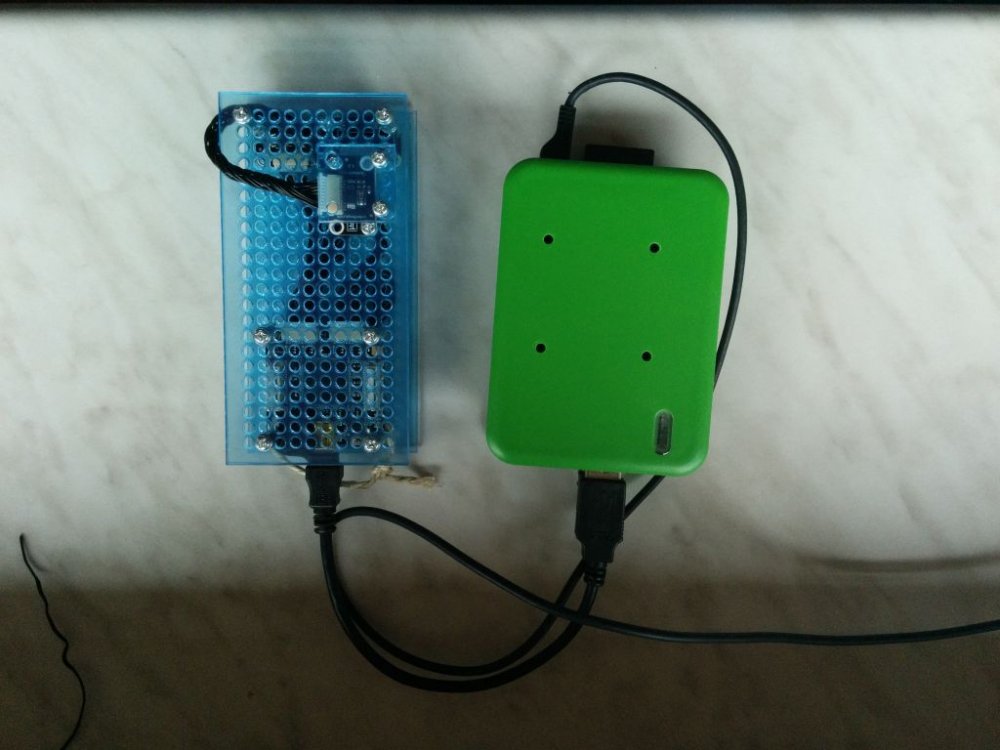

Das kleine System besteht aus zwei RasPis (Bilder sind im Anhang):

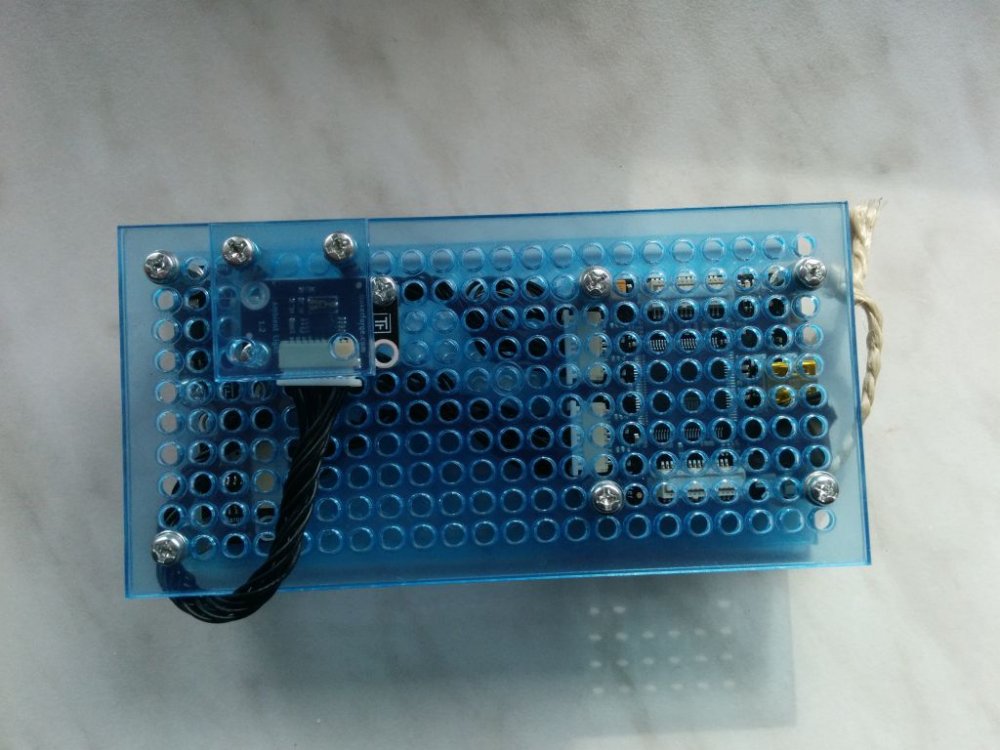

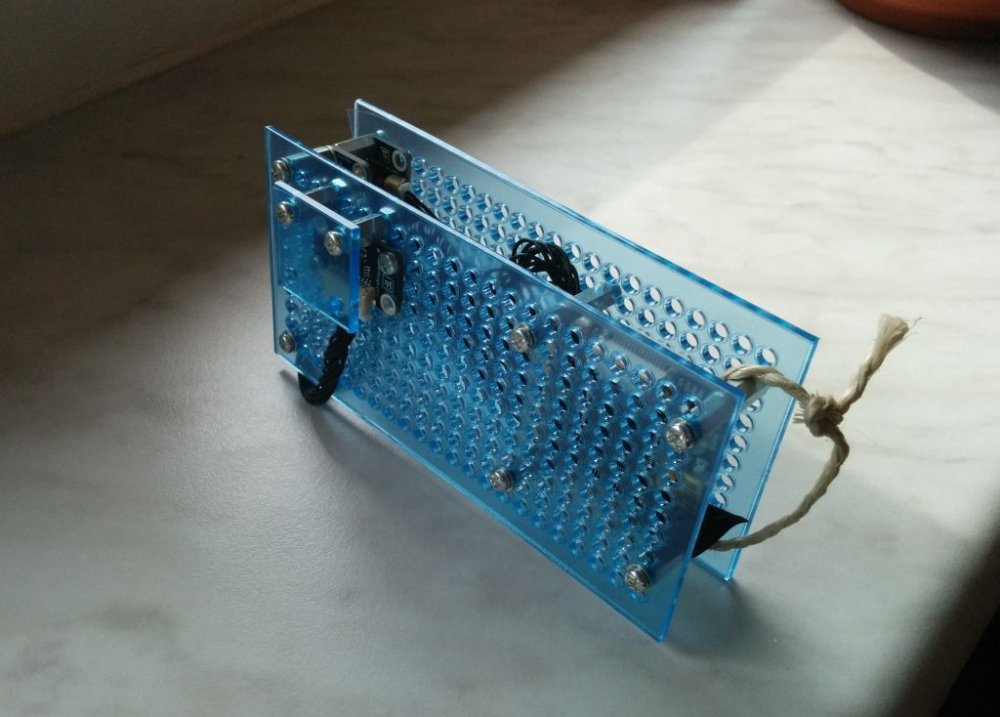

[*]Die Sensorstation verwendet die fast üblichen Sensoren zur Messung der Lichtstärke, Temperatur, Luftdruck und Luftfeuchtigkeit. Das TF System war hier wirklich genial einfach! Das einzige Problem war hier, den Temperatursensor weit genug vom RasPi zu installieren, damit die Abwärme des Pis nicht zu verzerrten Messungen führt.
[*]Der Pi zur Darstellung ist direkt via HDMI am TV angeschlossen und liest die Werte direkt über den Brickdaemon an der Sensorstation aus. Die meiste Arbeit entfiel hier auf die Anbindung an die TV-Vernbedienung. Diese sollte direkt ohne weiteres Zubehör (wie LIRC Sensoren etc) auskommen und die Signale ausschließlich und direkt von Fernseher bekommen. Der zweite größere Task war eine visuell ansprechende Oberfläche um den WAF (Womens-Acceptance-Factor) in den akzeptierten Bereich zu heben.
Ergebnis:
Der Zusammenabu mit den TF-Komponenten ist wirklich kinderleicht. Wenn man (wie ich) mehr Zeit mit Software als mit Hardware, Widerständen usw verbringen will, ist TF wirklich ideal! Den Raspi an der Sensorstation könnte man sich auch sparen, wenn man die TF WIFI-Extension verwenden will. Leider ist die Extension alleine schon teurer als ein RasPi :-/
Die Anbindung via HDMI-CEC war nicht ganz ohne. Nach kurzer Zeit hatte ich meinen RasPi verkonfigged, so dass ich gar keine Signale mehr vom TV empfangen konnte. Die Brachiallösung "Neuaufsetzen" war durch die gespeicherten Änderungen (GitHub Repo) noch verhältnismäßig schnell erledigt.
Für Nicht-Nerd-Besucher (die sich für Sensoren auf Lochplatten nicht begeistern können) sorgt das Projekt durch die Darstellung am TV im Regelfall trotzdem für ein gewisses Interesse, da nicht nur die aktuellen Werte, sondern der Verlauf über die letzten zwei Tage dargestellt wird. Die Möglichkeiten für weitere Spielereien sind hier natürlich wieder gewaltig.
Weitere Beschreibung und Software
Eine genauere Beschreibung habe ich in meinem Blog festgehalten: Teil 1, Teil 2, Teil 3
Und zum Nachbau gibt es sowohl Software als auch die RasPi Config bei Github:
Software RasPi Config
Auch wenn es Yet-Another-Wetterstation ist, ist die Darstellung am TV und die Bedienung über die Fernbedienung vielleicht doch für den ein oder anderen interessant. Ich selber baue daran noch etwas weiter und werde die GitHub Repos immer up-to-date halten. Die Möglichkeiten sind ja gewaltig - allein es fehlt die Zeit für alle Ideen :-)
Mit leichtem Bedauern habe ich festgestellt, dass es die Chibi-Extension nicht mehr gibt. Eine günstige Funkanbindung (die billiger ist als ein Raspi mit Wifi) wäre sehr cool.
