Little_Company

So laut Aussage von rtrbt, der mich sehr gut unterstützt hat funktioniert die Einbindung des Warp 2 bei CityWatt. Vielen Dank rtrbt für deine engagierte Unterstützung. Damit bin ich wieder einen Schritt weiter. Jetzt habe ich nur noch das Thema die Wallbox, sobald alle Teile vorhanden und meine neue PV Anlage installiert ist (irgendwann leider erst Q2..3/2024), mit dem Fronius Symo Gen 24 10.0 Wechselrichter und dem Fronius Smart Meter 63A-3 zu verbinden und das Thema PV Überschussladen zum Laufen zu bekommen. Wenn das schon mal jemand durchgezogen hat wäre ich über Hinweise auf etwaige Stolpersteine sehr dankbar. Gruß Little_Company

Hallo Thomas, kannst du die Steroid Firmware 2.1.5 sobald du sie umgesetzt hast bitte hier oder in deinem Post wieder zur Verfügung stellen? Danke im Voraus Little_Company

Hallo rtrbt gibt es hier schon Neuigkeiten zu den zwei Themen? Vielen Dank Little_Company

Hallo rtrbt, ist die Einbindung der Funktion mit der ein Root Zertifikat hochgeladen werden kann mittlerweile weiter gekommen. Ich bin nämlich glücklicher Teilnehmer der KFW 442 Verlosung und muss mir zur Erfüllung der Anforderungen eine fabrikneue Wallbox zulegen [obwohl ich bereits 2 habe eine Warp 1 Smart und eine Warp 1 Pro "on Steroids" (umgebaut auf den neuen ESP32 Ethernet Brick)]. Dazu muss die neue Wallbox Kfw442 zugelassen sein (warp 2 Smart / Pro) und aus Gründen der Anforderung meines Arbeitgebers mit dem City Watt System zusammen funktionieren. Siehe bisheriger Verlauf des Forumbeitrags. Ich habe jetzt also zwei Möglichkeiten. Mir direkt die Wallbox von CityWatt (Alfen Single Pro-Line oder S-Line) einzubauen - vermutlich ohne viel Unterstützung im Falle eines Problems durch meinen Solarinstallateur, der eine andere Kombination aus Energiemanager und Wallbox vorgesehen hat (Fronius Kombi). Bei Tinkerforge zu bleiben und meinen Installateur von der Warp 2 Pro Wallbox und vielleicht auch dem Energiemanager zu überzeugen mit dem Aufwand diese auch bei CityWatt auf die Liste der zugelassenen Wallboxen zu bekommen (wäre das nicht vielleicht etwas was für Tinkerforge interessant sein und durch euch geregelt werden könnte)? Wäre nett, wenn du einen Wasserstand zur Firmwareerweiterung abgeben könntest. Ich hab in 4 Wochen den nächsten Termin mit meinem PV Installateur und sollte mir bis dahin überlegt haben, was für mich die angestrebte Lösung ist. Vielen Dank Little_Company

Hab ich schon getestet und geht 🤩

Thats it! Ich hab das beim Umbau nicht verstellt (hatte davor und danach Bilder gemacht). Ist mir bisher nie aufgefallen, da ich den Zähler nie beobachtet habe. Danke auf jeden Fall für die Unterstützung. Hoffe Thomas du hattest nicht zu viel Aufwand.

Das gleiche Ergebnis: Gleiches Bild unabhängig von der Firmware beginnend mit 2.1.1-64294bb32.1, über 2.1.2-643c25db bis zur 2.1.4-64e60f53. Wenn ich die Option Zählerüberwachung bei der neuesten Firmware anschalte kann ich wie oben bereits erwähnt nicht mehr laden. Ein weiterer Input: Ich lade ein Hybrid Fahrzeug, ein Test mit unserem ID3 zeigte aber das gleiche Verhalten. Ich habe mal den Deckel während des Ladevorgangs abgehoben. der Zähler scheint zu funktionieren, er zählt zumindest auf der Zähleranzeige hoch, zeigt den Startwert und den bisherigen Verbrauch an. Die Verbindung kann es eigentlich ja auch nicht sein, da der Zähler ja erkannt wird und die Rückmeldung 200 beim API Aufruf erscheint 🤔 Zum Glück habe ich momentan Urlaub und kann mich mit dem Thema beschäftigen...

Nach Zurücksetzen auf den Auto Modus und mit der alten Firmware kommt folgendes Ergebnis beim Brick Viewer (ohne Ladevorgang). Nach dem Update auf die neue Firmware von poohnet und mit Auto Erkennung des Zählers kommt keine Rückmeldung beim RS485 Brick an und die Anzeigen zum Thema Ladeverlauf und Leistungsaufnahme werden ausgeblendet: Stelle ich dann wieder auf SDM72 (1) um kommt folgende Anzeige im Brickviewer und der Ladelog wird angezeigt: Ich habe jetzt mal einen Ladevorgang gestartet um zu prüfen, ob alles funktioniert, die Wallbox hat aber erst nach dem Abschalten der Kontrollfunktion für den Zähler den Ladevorgang gestartet und der Zähler liefert aber keine scheinbar Werte zurück 😭. Das Aufladen funktioniert aber. Ich tippe mal darauf, dass hier ein Problem beim Zähler vorhanden sein könnte. Wie kann ich das prüfen? Grüße

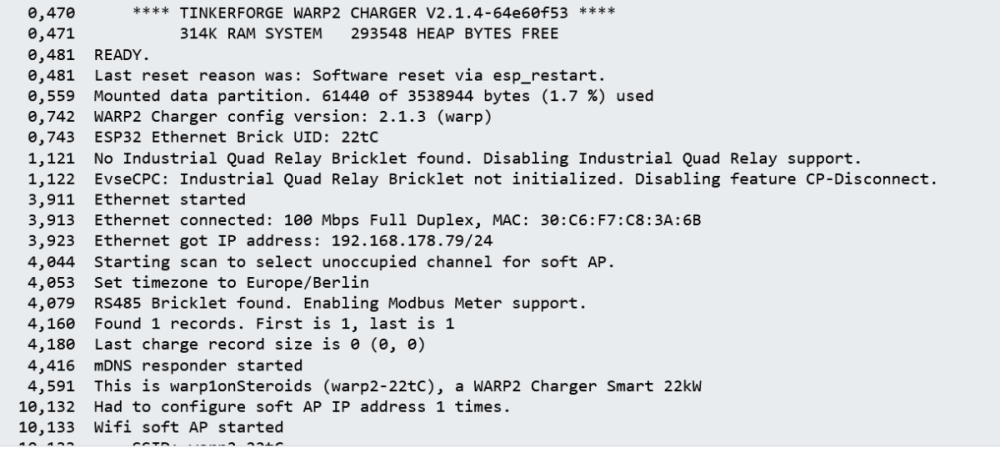

Hallo @rtrbt ich habe jetzt gemäß deiner Vorgaben die Erkennung wieder auf Automatik gesetzt und den Event Log geprüft (siehe auch Anhang). Keine der Antworten sind zu finden, der Zähler meldet sich nicht und die Wallbox wird als WARP2 Charger Smart 22kW und nicht als Pro Variante erkannt. Es gibt dementsprechend keine Zählerangangaben in den entsprechenden Darstellungen mehr. Irgendwie scheint es mit der neuen Firmware ein Kommunikationsproblem zum Zähler zu geben. Wenn ich mit der neuen Firmware den Befehl {"method":"PUT", "url":"/meter/type_override_update", "payload":"1"} mit der 1 in Anführungszeichen setze bekomme ich die folgende Meldung (bei der alten Firmware funktionierte das noch so). Lasse ich die Anführungszeichen bei der 1 weg funktioniert das Festsetzen der Zählervariante auch ohne auf die alte Firmware zurückzusetzen 🤩. debug-report-warp2-22tC-2023-09-06T14-15-45-738.txt

So jetzt hat es funktioniert. Vorgehensweise: Festlegen des Zählers mit der alten Firmware durch Starten der recovery-Seite der Wallbox. Je nachdem ob Hostname oder IP auf das Webinterface unter http://warp-xyz/recovery oder http://10.0.0.1/recovery (Hostname oder IP muss durch die Adresse des Warp Chargers ersetzt werden). Dann unter API in die Textbox folgendes einfügen: {"method":"PUT", "url":"/meter/type_override_update", "payload":"1"} Ergänzung: Bei der neuen Firmware funktioniert folgender Befehl ohne Anführungszeichen um die 1 am Ende: {"method":"PUT", "url":"/meter/type_override_update", "payload":1} Ergebnis: 200 Danach auf die neue Firmware updaten und das Ergebnis sieht so aus: Danke Thomas für deine Unterstützung.

Mit der alten Firmware hat das mit der API funktioniert. mit der neuen Firmware nicht. Versuche jetzt mal das Update auf die neue Firmware.

Da musst du mir helfen, ich steh auf dem Schlauch. Wie meinst du das mit "Update mal mit "Payload":"1" testen.

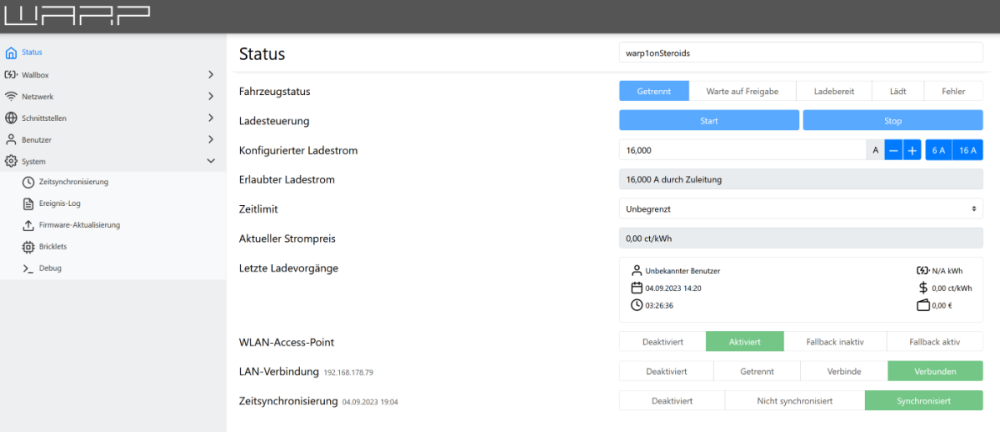

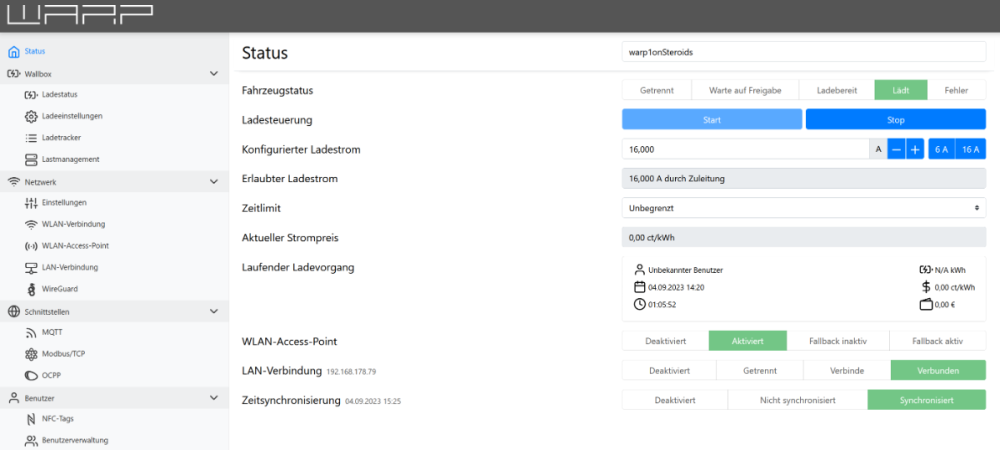

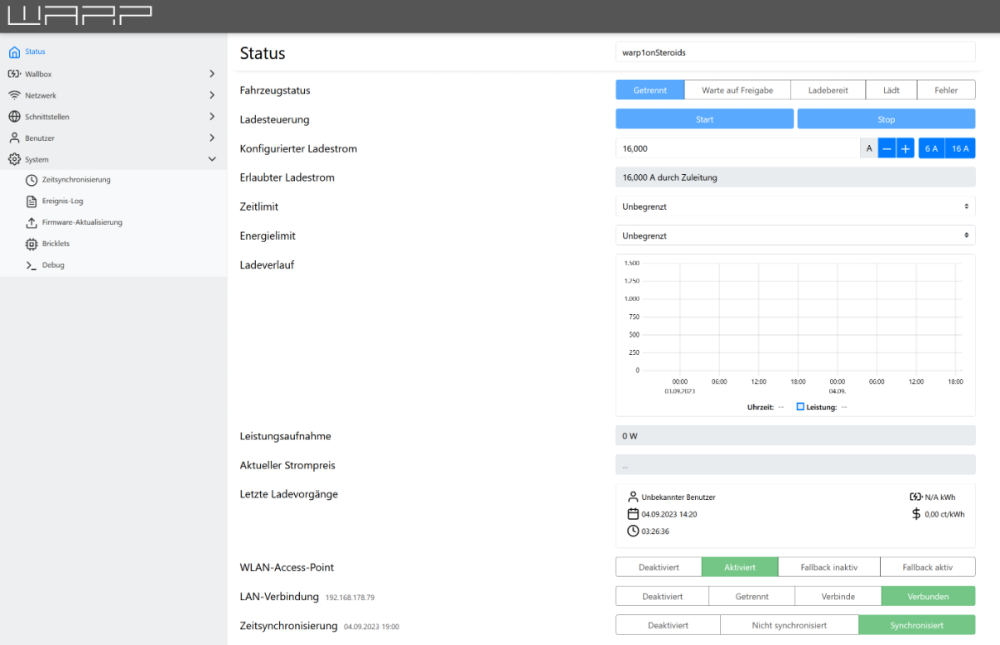

Danke MatzeTF für den Hinweis, und den Tip wie ich die Zählerversion erkennen kann. Ist natürlich ein Typ 1 und damit lohnt sich der Umbau nicht mehr. Thomas, ich habe jetzt um sicherzustellen, dass es kein Fehler auf meiner Seite gibt auf die alte Firmware zurückgestellt. Damit bekomme ich wieder den Status inklusive Ladeverlauf Nach dem Update sieht es dann so aus. Das Unbekannte Gerät hatte ich wie du richtig festgestellt hast bei der alten Firmware auch bereits. Ich hatte nur nicht so genau geprüft und da war es mir nicht aufgefallen 😉. Gruß und Danke für dein Engagement Oliver

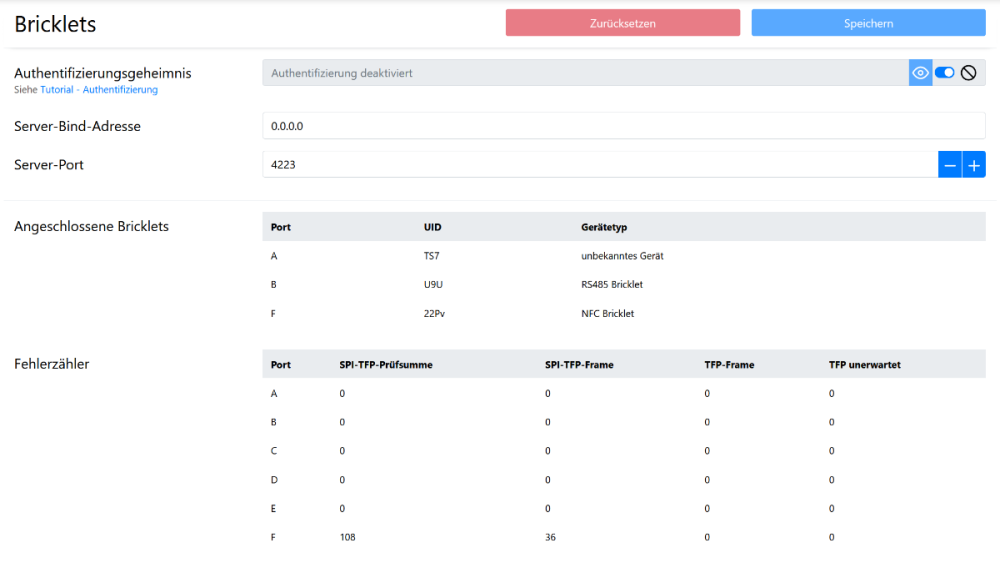

Hallo Thomas, ich habe die Firmware aufgespielt auf meinen "Warp on Steroids Pro". Er zeigt mir bei den angeschlossenen Bricklets an Port A allerdings ein unbekanntes Gerät TS7 an... Es wird erkannt, dass kein Industrial Quad Relay vorhanden ist und die Unterstützung wird disabled. Soweit so gut. Kann es aber sein, dass in der Firmware der Zähler nicht enthalten ist / nicht erkannt wird, da du eine Smart Variante hast und ich eine Pro Variante habe? Es wird bei mir auch kein kWh angegeben und keine Ladeverlaufskurve dargestellt. Jetzt noch eine allgemeine Frage: Ich habe einfach mal die verbauten Elemente bei mir (nächstes Bild) und beim Warp2 (siehe 2. Bild => vom Internetauftritt). Sowohl Schütz als auch Zähler scheinen die gleichen zu sein. Meine verbauten Elemente: Beim Warp2 verbauter Schütz und Zähler sind gleich: Ich habe den gleichen ESP, den gleichen Schütz, den gleichen Zähler, den gleichen NFC Brick, wo sind da jetzt noch die Unterschiede zum Warp2. Ist das nur noch das EVSE Bricklet? Hätte ich, wenn ich das dann noch umbaue im Prinzip eine vollwertige Warp2 auf der ich die Standard Firmware einsetzen kann? Viele Grüße Oliver

Hallo Thomas, ich werde die neue Firmware aufspielen und testen. Habe denke nächste Woche Zeit dazu. Gruß Oliver

Ich habe meinen Warp 1 auf "Warp 1 on steroids" upgedated (Umbau auf ESP32-Ethernet-Brick) und mit Hilfe von poohnet (siehe unten) gibt es eine relativ aktuelle Firmware, welche das Thema OCPP mit umgebautem Warp1 zum Laufen bringt. Dort sind dann auch aktuelle Bilder von meinem Umbau hinterlegt.

Das klingt ja super. danke für die schnelle Rückmeldung. Dann freue ich mich darauf. @Wuesten_fuchs: Mein Glück ist, dass ich zwei Ladesäulen während der Subventionszeit installiert habe. Da meine Frau ebenfalls ein E-Auto hat und ich mich nicht um die Ladesäule streiten wollte war das für mich der sinnvollere Weg und der Installationsaufwand war dafür auch nicht wirklich höher. Das mit dem Bürokratiemonster liegt immer im Auge des Betrachters. Mein AG hat sehr viele Firmenwagen und der Großteil ist mittlerweile bereits auf E-Auto umgestiegen bzw. wird noch umsteigen. Du kannst dir vorstellen wie hoch der Zusatzaufwand für die Abrechnungen in der Lohnbuchhaltung wäre wenn jeder mit einer Excel-Liste und/oder einer Reisekostenabrechnung kommt. Da ist der CityWatts Aufschlag vermutlich bei den in Deutschland üblichen Löhnen schnell bezahlt 😉.

Hallo rtrbt, gibt es schon eine ungefähre Vorstellung, wann die Funktion mit der ein Root Zertifikat hochgeladen werden kann eingeplant ist. Ich habe jetzt noch 6-7 Monate Zeit, dann benötige ich eine Wallbox mit dieser Möglichkeit. Ansonsten müsste ich mir eine Alternative zulegen, da meine Firma nur mit CityWatt zusammenarbeitet und hierfür die Wallbox geeignet sein muss. Wäre echt schade, wenn der ganze Umbau umsonst gewesen wäre und ich dann doch noch umsteigen muss. Gruß Oliver

Kann mir jemand sagen, ob der auf "Warp on Steroids" umgebaute Warp Charger 1 Pro die letzten beiden Punkte erfüllt? Vielen Dank im Voraus Gruß Oliver

Ich habe meine Bilder in Poohnet´s Post platziert.

Hier jetzt Bilder von meinem Umbau: Abdeckung muss für die geänderten Positionen angepasst werden. Tip: Schablone der bestehenden Aussparungen auf Stück Papier übertragen und an der geplanten Position aufkleben. Erspart viel messen und nachfeilen 😜. Bohrung mit 25mm Forstnerbohrer, Netzwerkanschluss PENGLIN Panelmontage RJ45 https://www.amazon.de/dp/B09PQVMB1W?psc=1&ref=ppx_yo2ov_dt_b_product_details Bohrung so platzieren, dass die Hutmuttern noch gedreht werden können und das Kabel im Spalt verschwinden kann. ESP32-Ethernet-Brick leicht angewinkelt platzieren, dann funktioniert der Knopf auch noch wenn der Netzwerkstecker montiert wird. Das nachgerüstete NFC Bricklet mit Bricklet Kabel 15cm (7p-7p) habe ich nur mittels doppelseitigem Klebeband arretiert. Sollte dann durch auflegen an der linken Seite funktionieren. Die Firmware funktioniert super. Danke Thomas 🤩 Jetzt muss ich es nur noch bei CityWatt zugelassen bekommen, sonst war die Arbeit umsonst...

Hallo Thomas wenn ich es richtig gesehen habe beinhaltet deine Firmware doch auch die Funktion Freigabe per NFC Tag. Dafür muss man dann ja nur noch das NFC Bricklet nachrüsten und einen geeigneten PLatz finden. Gruß Oliver

Hallo Thomas, ich habe gerade die Firmware installiert und alles hat funktioniert. Vielen Dank für deine Hilfe. Ich finde es super, das du ein neues Thema aufgemacht hast. Das erleichtert es anderen das Thema zu finden. Ich werde dann Bilder meines Zusammenbaus einstellen, sobald ich die RJ45 Schnittstelle installiert habe. Grüße Oliver

Super vielen lieben Dank! Oliver
