_tobias_

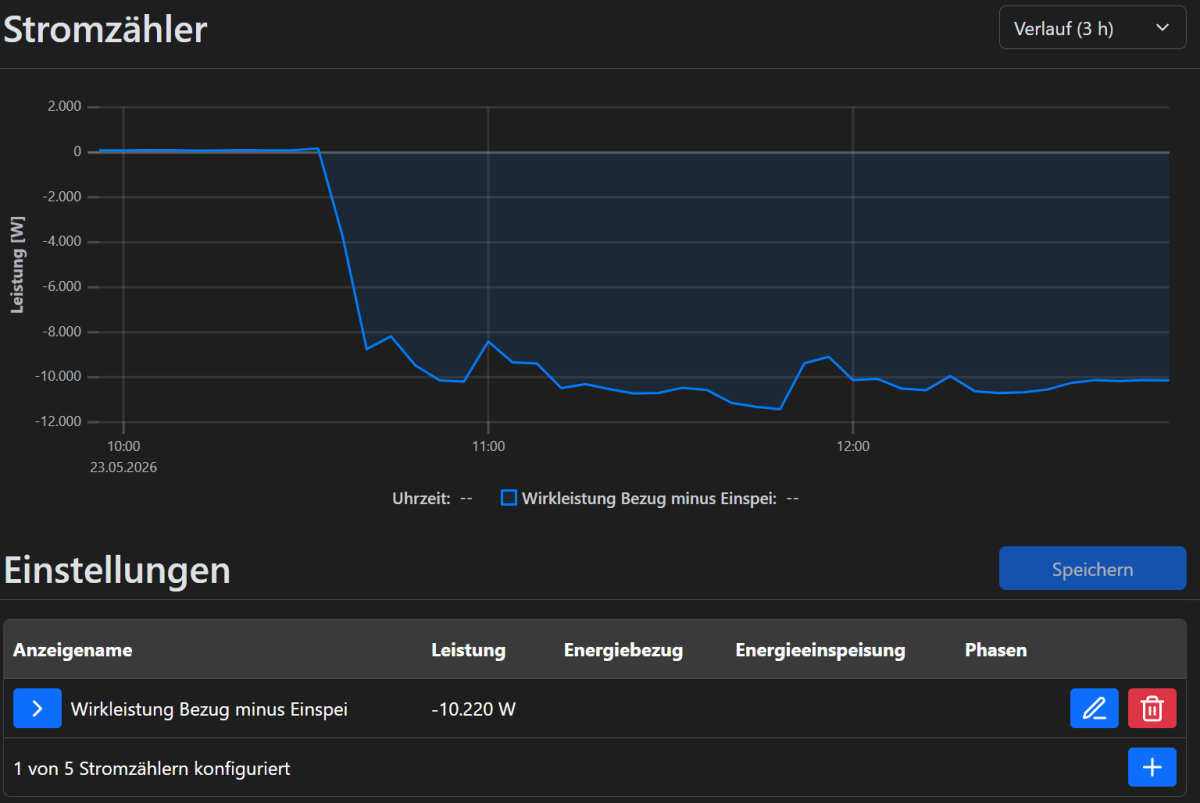

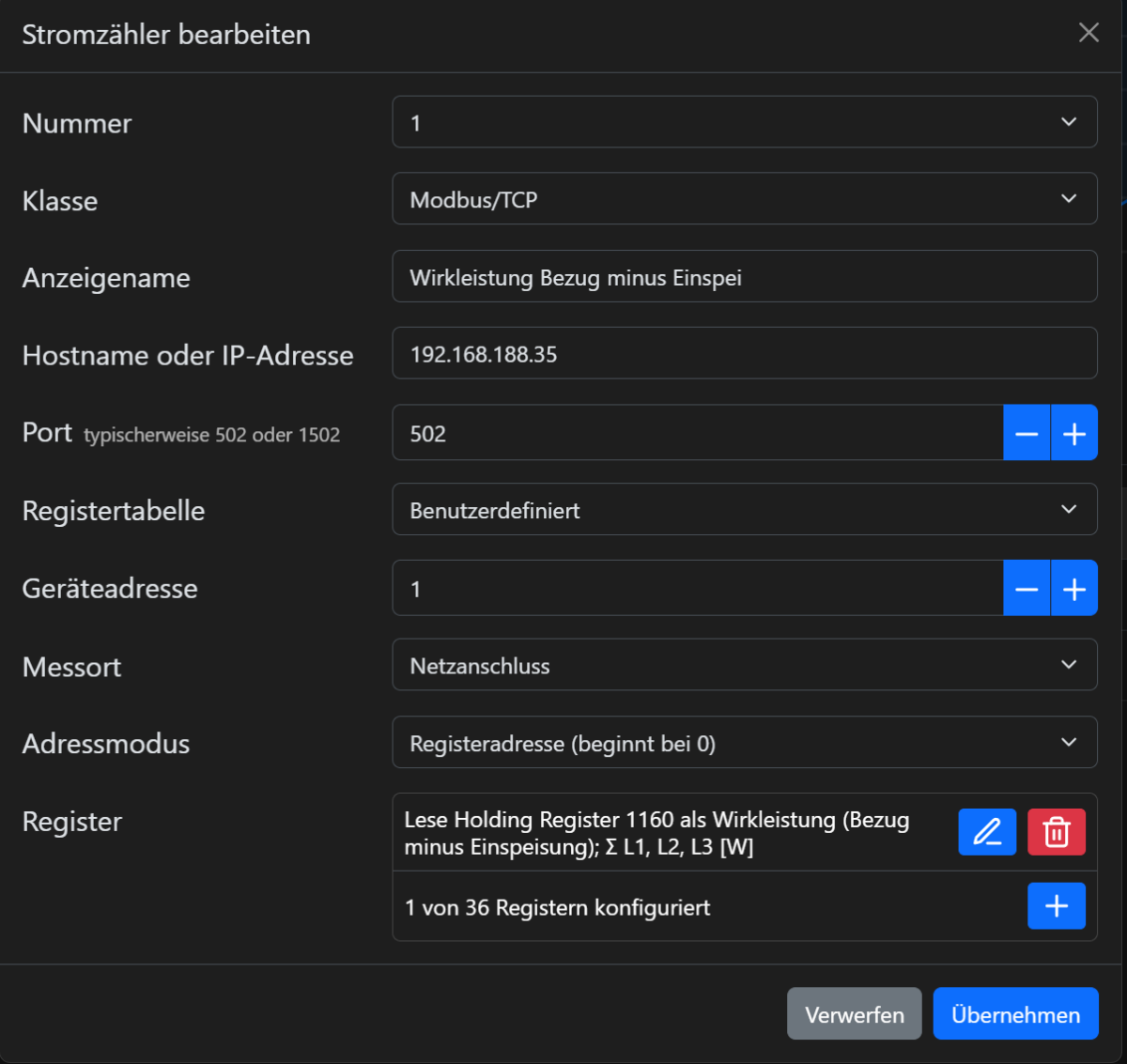

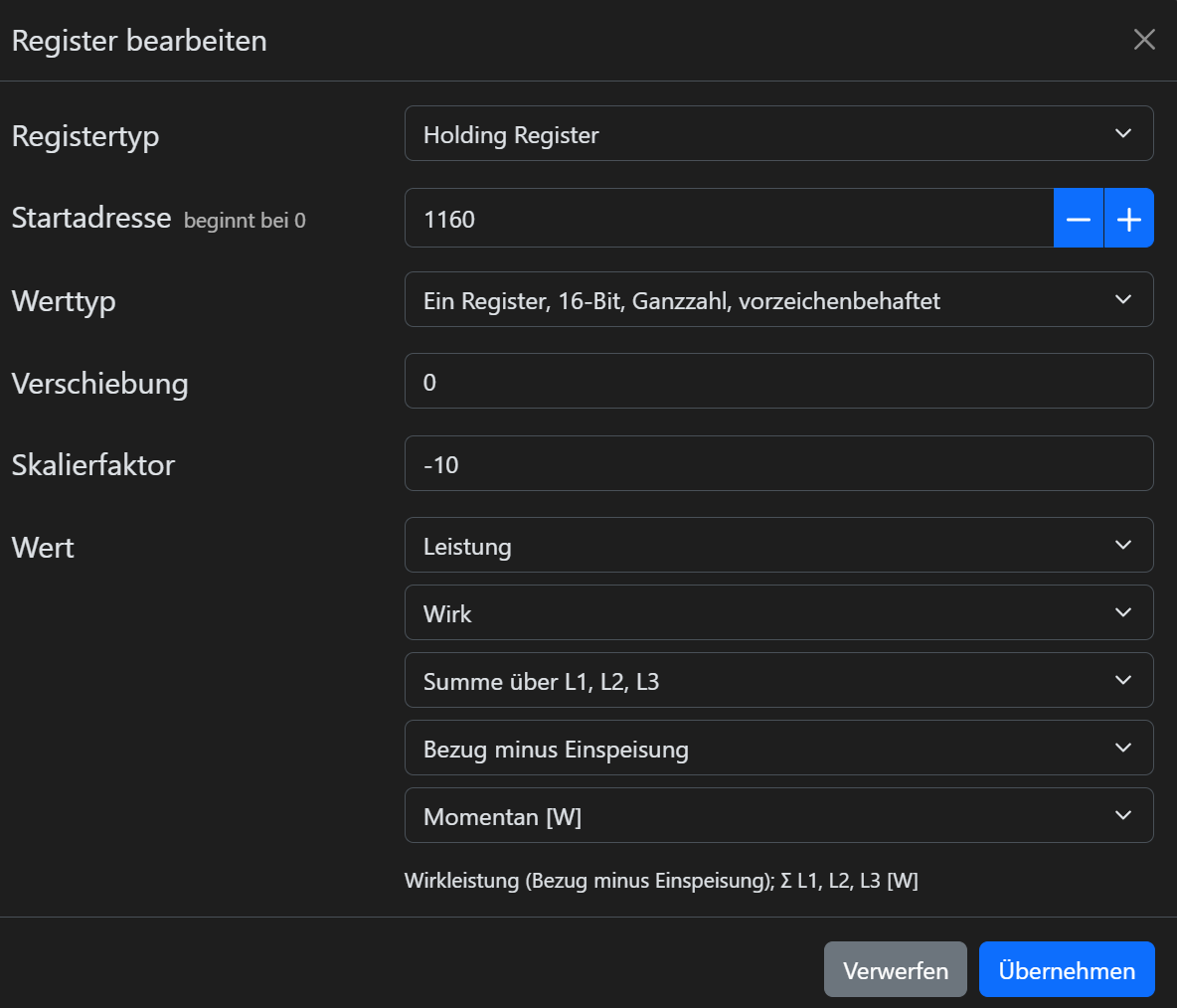

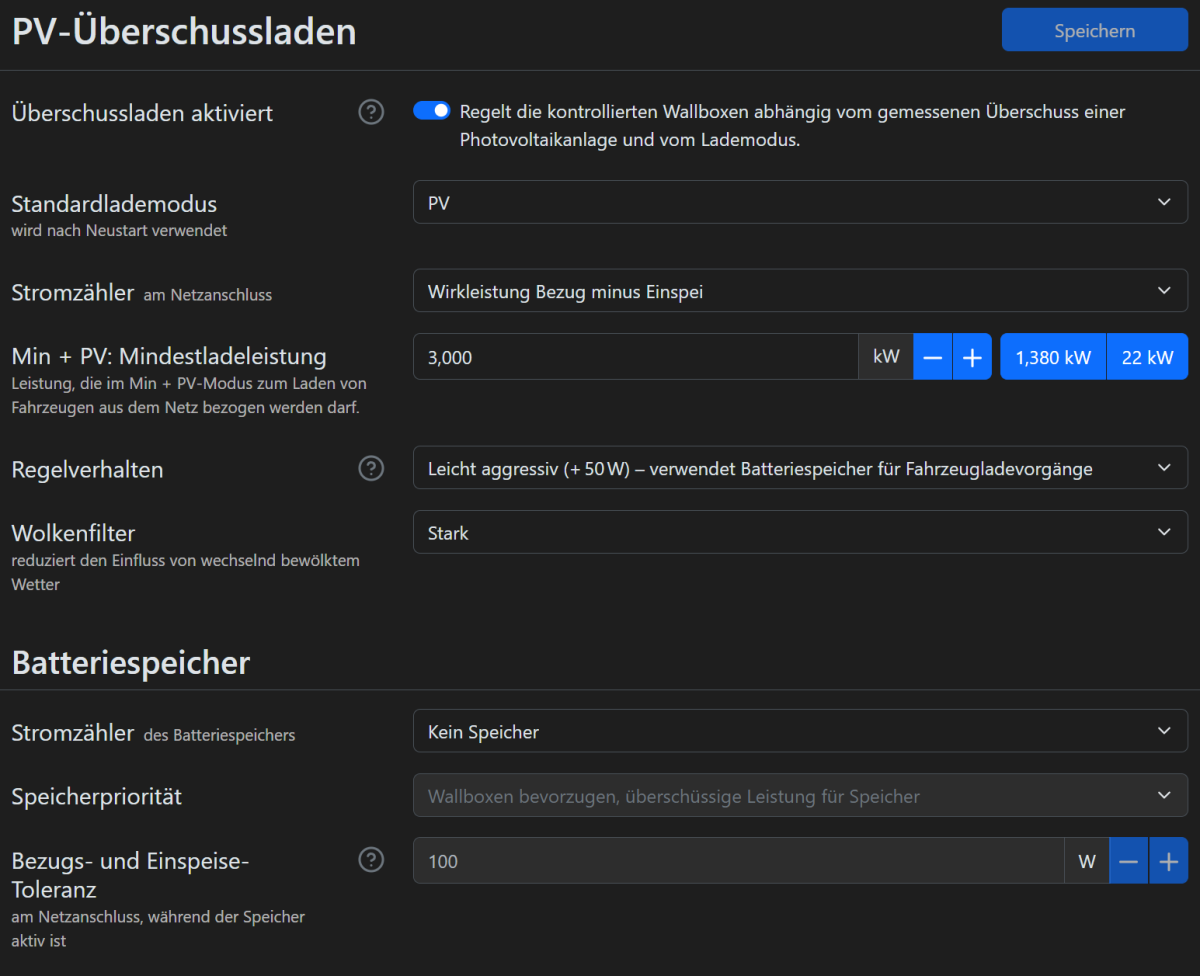

Falls jemand mal vor dem gleichen Problem steht. Mittlerweile funktioniert bei mir der Stromzähler und auch das Überschussladen. Zwei Probleme konnte ich nur durch Hinweise von Tinkerforge oder anderen Nutzern lösen. Sofar Solar gibt für den Überschuss ("Total PCC active power") die Modbus Adresse 1160 (dezimal) an und eine Skalierung von 0,01. 1160 ist korrekt; 0,01 funktioniert bei mir nicht. Ich muss eine Skalierung von 10 wählen. Dann funktionierte der Stromzähler. Das zweite Problem betrifft erneut die Skalierung. Der Überschuss muss offensichtlich mit negativem Vorzeichen ermittelt werden. Bei positiven Leistungswerten im Stromzähler wurde das Überschussladen für 3 Minuten gestartet und die minimale Ladeleistung von 1.400W nicht überschritten. Nach drei Minuten wurde der Ladevorgang abgebrochen. Der Warp3 Charger interpretiert die +1.400W als Netzbezug und stoppte deshalb das Überschussladen. Bei geändertem Skalierungsfaktor von -10 statt +10 wird der Überschuss mit negativen Werten ermittelt. Das Überschussladen funktioniert seit dieser Änderung ohne Probleme. Hier meine aktuellen Einstellungen, mit denen zur Zeit alles funktioniert und nochmal die Zusammenfassung meines Setups, falls es jemanden hilft: Renault Scenic E-Tech 170 mit 22kW AC Charger Warp 3 Smart 22 kW (aktuell auf 11kW begrenzt mittels Dipschalter und App-Einstellungen) Wechselrichter Sofar Solar Hyd 20-ktl 3pH Hybridwechselrichter mit 16,4 kW peak Modulen ohne Batteriespeicher Modbus Verbindung vom Wechselrichter in mein Heimnetz mittels Waveshare RS 232/485 WIFI über wlan Stromzähler mit benutzerdefinierter Registertabelle angelegt. Adresse 1160 (Leistung am Anschlusspunkt). Konfiguration: Leistung/Wirk/Summe L1/L2/L3/Bezug minus Eisnpeisung/Momentan[W] Einstellungen Stromzähler Einstellungen PV Überschussladen Darstellung Stromzähler mit "negativem" Überschuss (von ca. 10 Uhr bis 10:40 Uhr wurde das E-Auto geladen) Einstellungen Lastmanagement (Standardeinstellungen) Viele Grüße Tobias

Ein freundlicher Nutzer im PV Forum hat mir einen wertvollen Hinweis gegeben. Der Überschuss muss offensichtlich mit negativem Vorzeichen abgefragt werden. Ich habe den Skalierungsfaktor auf -10 statt 10 festgelegt und jetzt funktioniert das Überschussladen ✌️

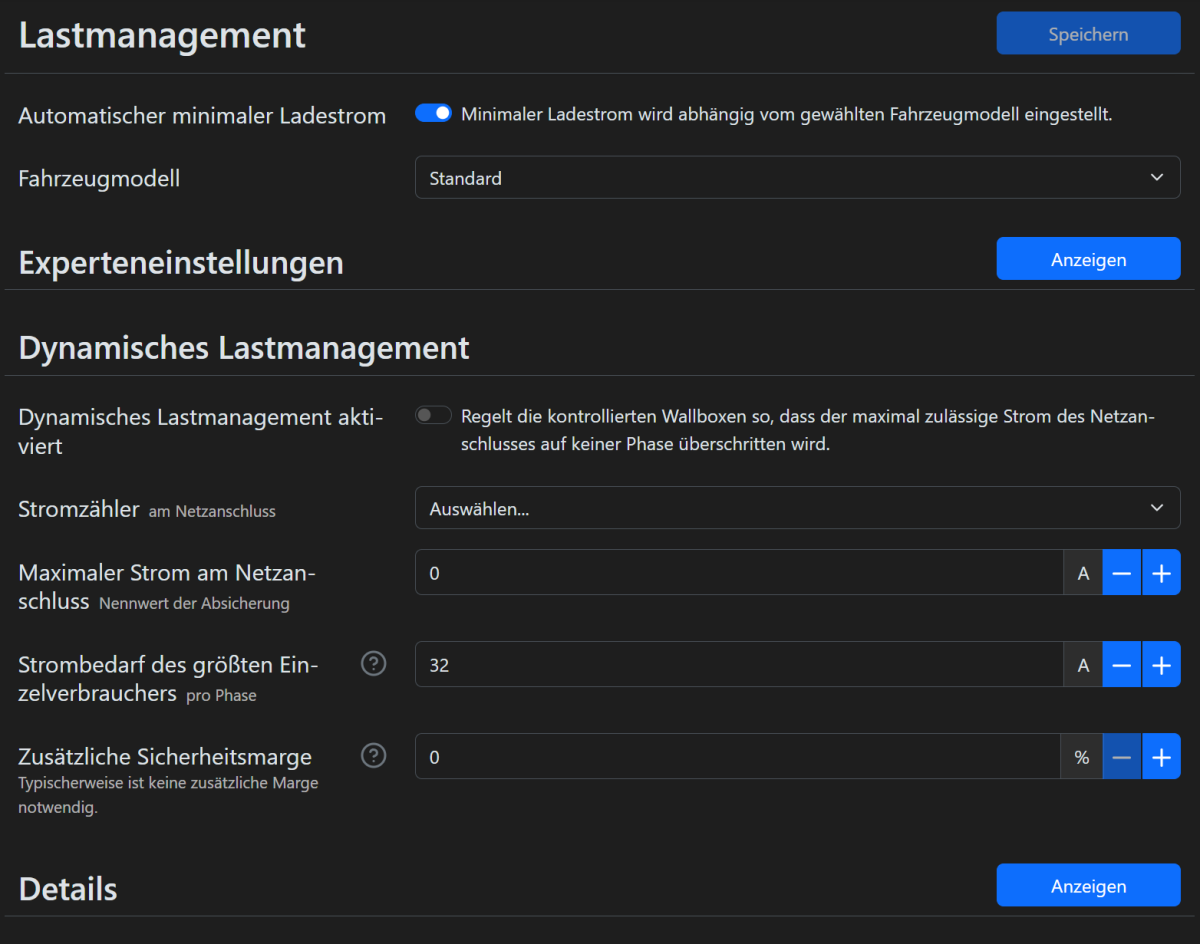

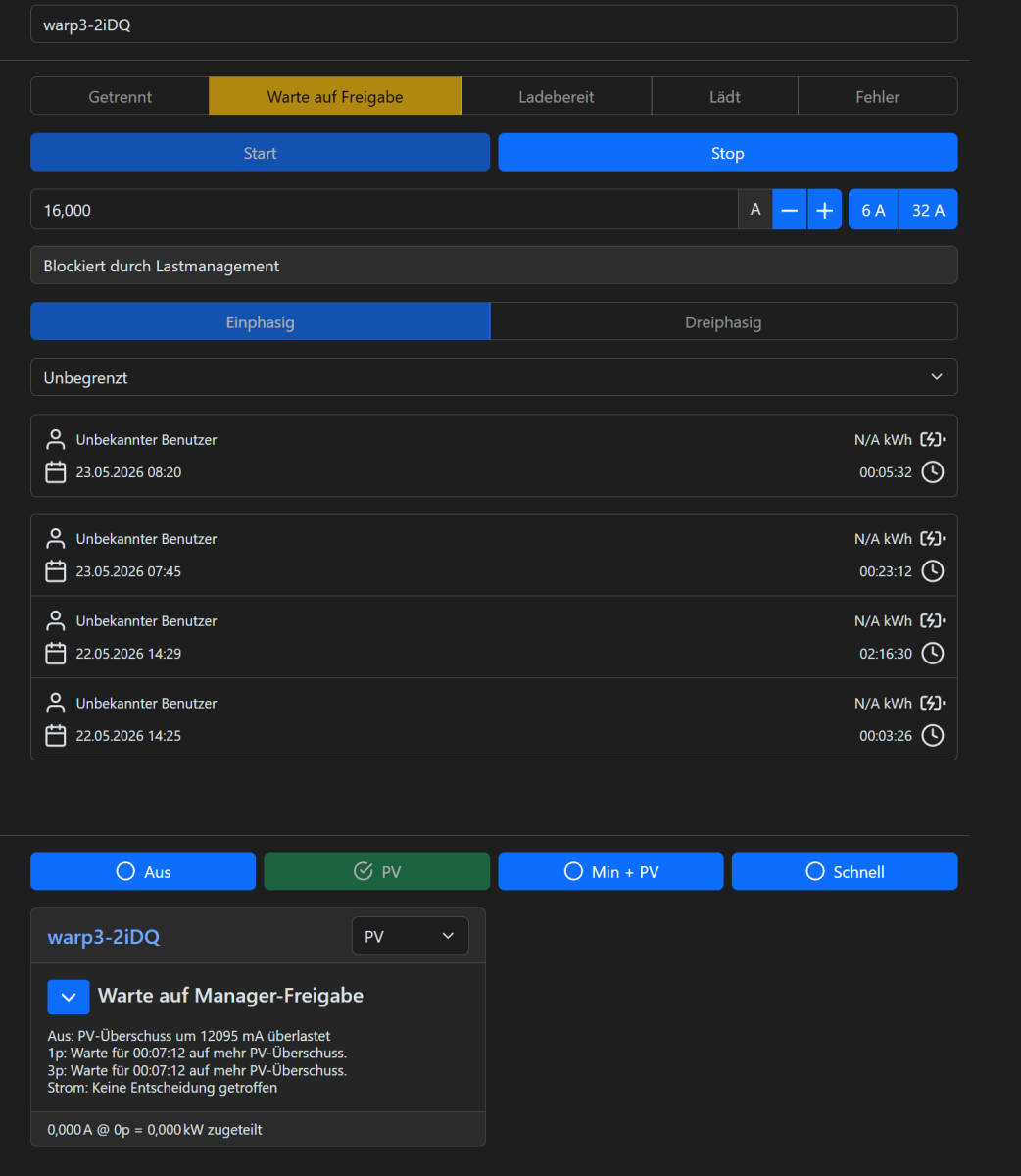

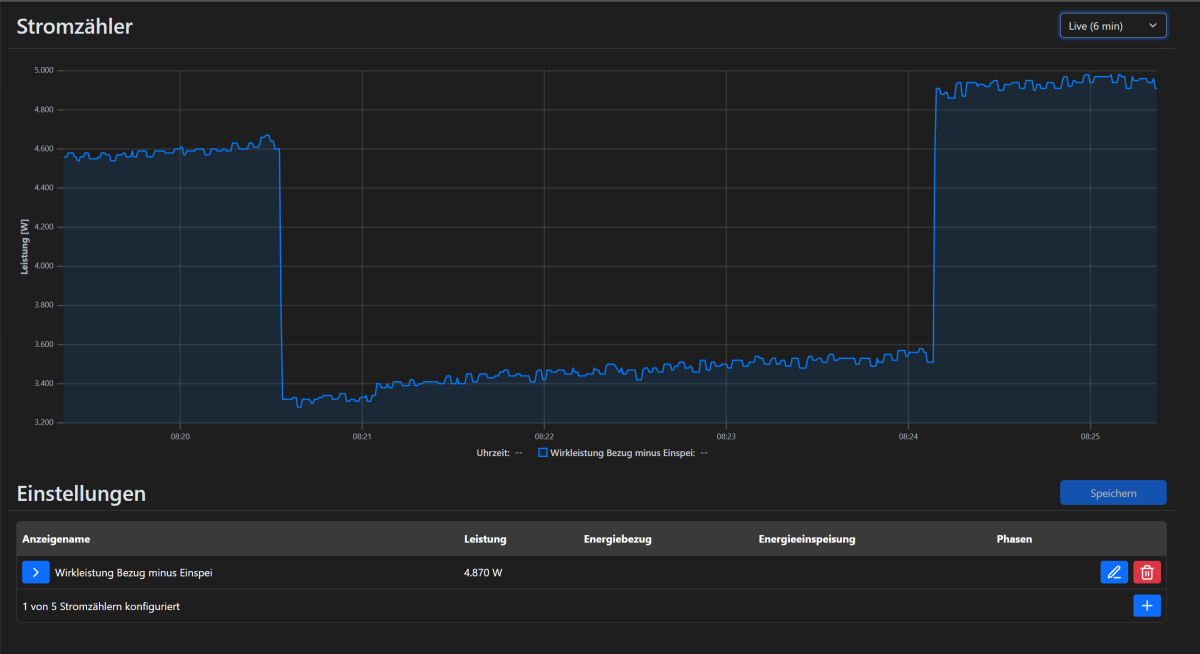

Hi ich bekomme das Überschussladen nicht ans Laufen. Setup Renault Scenic E-Tech 170 mit 22kW AC Charger Warp 3 Smart 22 kW (aktuell auf 11kW begrenzt mittels Dipschalter und App-Einstellungen) Wechselrichter Sofar Solar Hyd 20-ktl 3pH Hybridwechselrichter mit 16,4 kW peak Modulen ohne Batteriespeicher Modbus Verbindung vom Wechselrichter in mein Heimnetz mittels Waveshare RS 232/485 WIFI über wlan Stromzähler mit benutzerdefinierter Registertabelle angelegt. Adresse 1160 (Leistung am Anschlusspunkt). Konfiguration: Leistung/Wirk/Summe L1/L2/L3/Bezug minus Eisnpeisung/Momentan[W] Einstellungen für PV-Überschussladen; Lademodus PV Stromzähler korrekt gewählt Regelverhalten ausgeglichen 0W (habe keinen Speicher) Wolkenfilter Stark Der Stromzähler scheint nach vielen Konfigurationsproblemen und Hilfe von Tinkerforge mittlerweile korrekt konfiguriert zu sein und zu funktionieren. Probleme beim Überschussladen: Die Ladeleistung steigt nicht über 1,4kW, obwohl der Überschuss größer ist Nach drei Minuten bricht der Ladevorgang ab. Immer exakt nach drei Minuten. Überschuss größer 1,4kW Lastmanager sagt "Warte auf Manager-Freigabe; PV-Überschuss um xxxx mA überlastet. Im Ereignisprotokoll meiner Fritzbox werden keine Verbindungsabbrüche gemeldet. Weder Modbus Konverter oder Wallbox Hier ein paar Screenshots. Live Bild des Stromzählers in der WARP3 Webansicht/APP; Ladevorgang mit 1,4kW,drei Minuten Screenshot Lastmanager nach Abbruch Ladevorgang Hat jemand eine Idee, was der Grund sein kann und wie sich das Problem lösen lässt? Grüße und vorab vielen Dank Tobias

Hi Arnoldinho, ich versuche gerade PV-Übeschussladen meiner neuen Warp3 Charger Smart mit meinem Sofar Solar HYD 20-ktl 3ph zu konfigurieren und weiß gerade nicht, wie man hier ohne evcc vorgehen muss. Läuft dein Setup über evcc oder bringst du die Daten vom Wechselrichter über Modus Konverter in dein Netzwerk und darüber zu den Wallboxen? Hier habe meine Frage etwas ausführlicher beschrieben, falls du Zeit hast und Erfahrung mit der Modbus Schnittstelle am Sofar Solar Wechselrichter hast, würde ich mich sehr über eine Antwort freuen Topic - Tinkerunity Beste Grüße Tobias

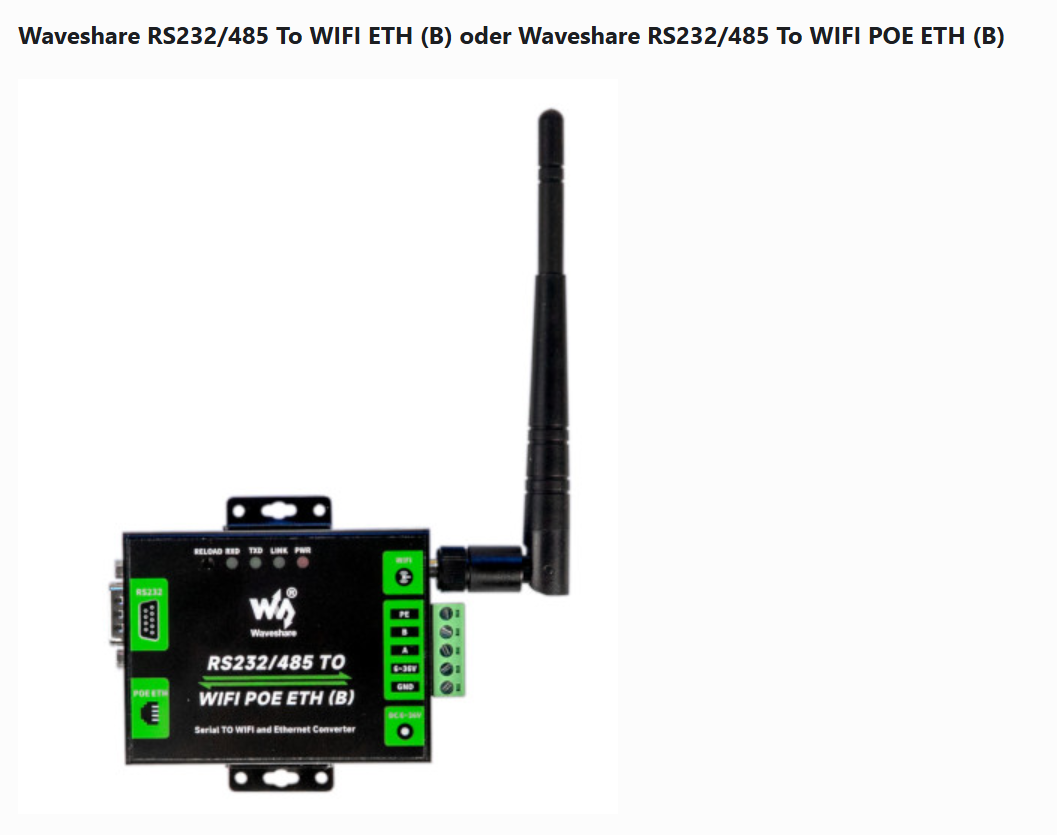

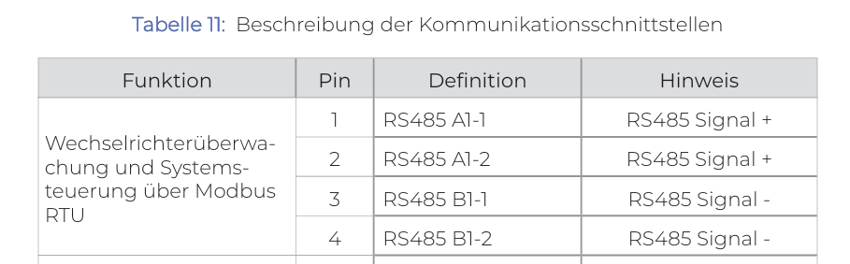

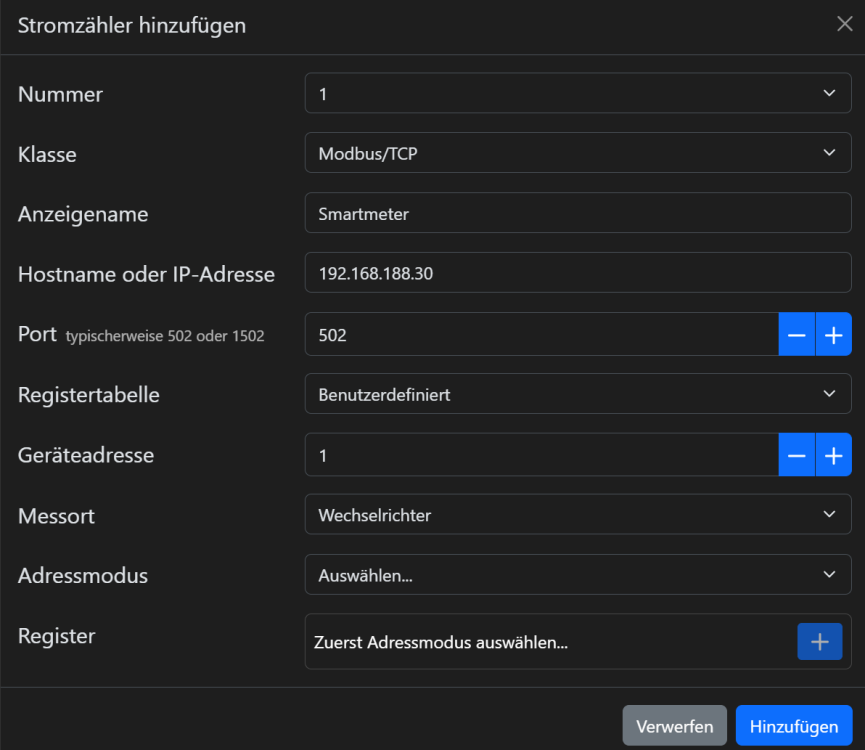

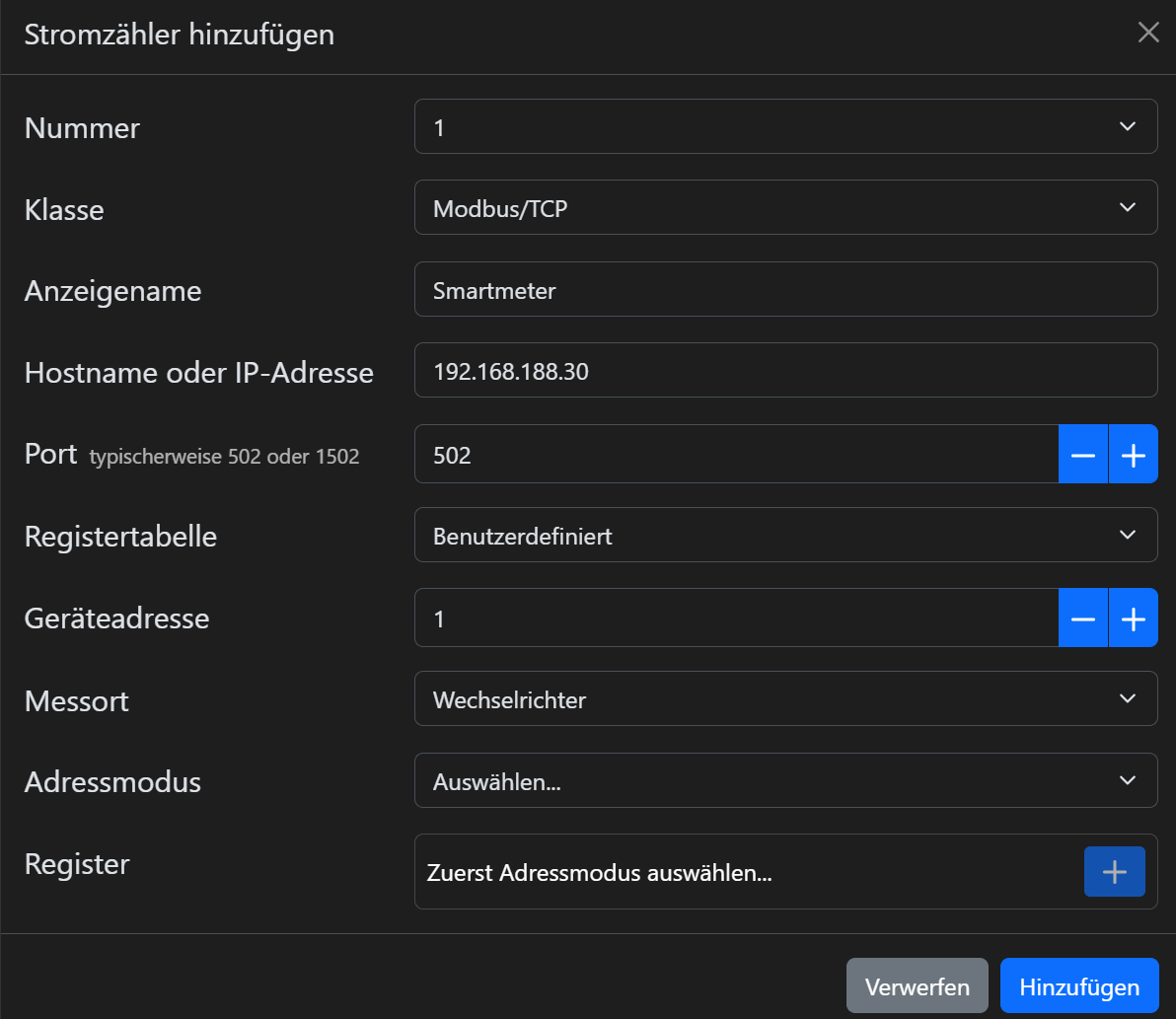

Hallo liebe Tinkerforge Community ich versuche aktuell meine Wallbox (Tinkerforge Warp3 Smart 22kW) einzurichten und zu konfigurieren und dabei Daten von meinem HYD 20ktl-3ph für PV-Überschussladen abzugreifen und würde mich sehr über Hilfe freuen. Da die Tinkerforge Wallbox nicht direkt mit Sofarsolar Wechselrichtern kommunizieren kann, möchte ich die Daten mittels Modbus TCP/RTU Konverter vom HYD abgreifen und zur Wallbox leiten. - Am Kommunikationsanschluss des Wechselrichters habe ich 2 Adern an den Pins 1 und 3 angeschlossen. Also A1-1 RS485 Signal + und B1-1 RS485 Signal -; hier der Auszug aus der Anleitung des Wechselrichters: - Die anderen Enden der beiden Adern habe ich an einem Wlan-fähigen Modbus TCP/RTU Konverter vom Typ Waveshare RS232/485 WIFI POE ETG an den Klemmen A und B angeklemmt (A1-1 an A, B1-1 an B). - Der Konverter, der Wechselrichter und die Wallbox sind mittels WIFI in meinem Heimnetzwerk eingebunden. Ob die Modbus Signale tatsächlich am Konverter ankommen und ins WLAN konvertiert und weitergeleitet werden, habe ich noch nicht geprüft, weil keine Ahnung, wie das überprüft werden kann. - Auf die IP Adressen aller drei Geräte kann ich zugreifen - Den Wavesaher Konverter habe ich entsprechend der Angaben der Tinkerforge Beschreibungkonfiguriert (Work Mode TCP Server, Port 502; Baudrate 9600, Data Bits 8, Parity None, Stop 1, Modbus TCP to RTU) Gemäß Handbuch von Tinkerforge sollte ich als nächstes einen Stromzähler hinzufügen. Da der Wechselrichter nicht direkt unterstützt wird, ist bei Registertabelle vermutlich "benutzerdefiniert" zu wählen. Und an der Stelle weiß ich nicht, wie ich weiter machen muss. Muss ich bei Hostname/IP-Adresse die IP-Adresse des Waveshare Konverters oder des Wechselrichters eingeben? Welche Angaben sind bei Register und Adressmodus zu wählen? Ich habe bei Github nach Lösungen gesucht, aber da fehlt mir einfach das Verständnis für die Thematik... Vorab vielen Dank für Eure Zeit
