On 5/4/2025 at 9:03 PM, wuesten_fuchs said:

Wie solche Klemmen funktionieren ist mir völlig klar. Ich sah/fand nur keine bzw. kam an die nicht ran?

Aber das ist off topic, sorry fürs Kapern des Threads.

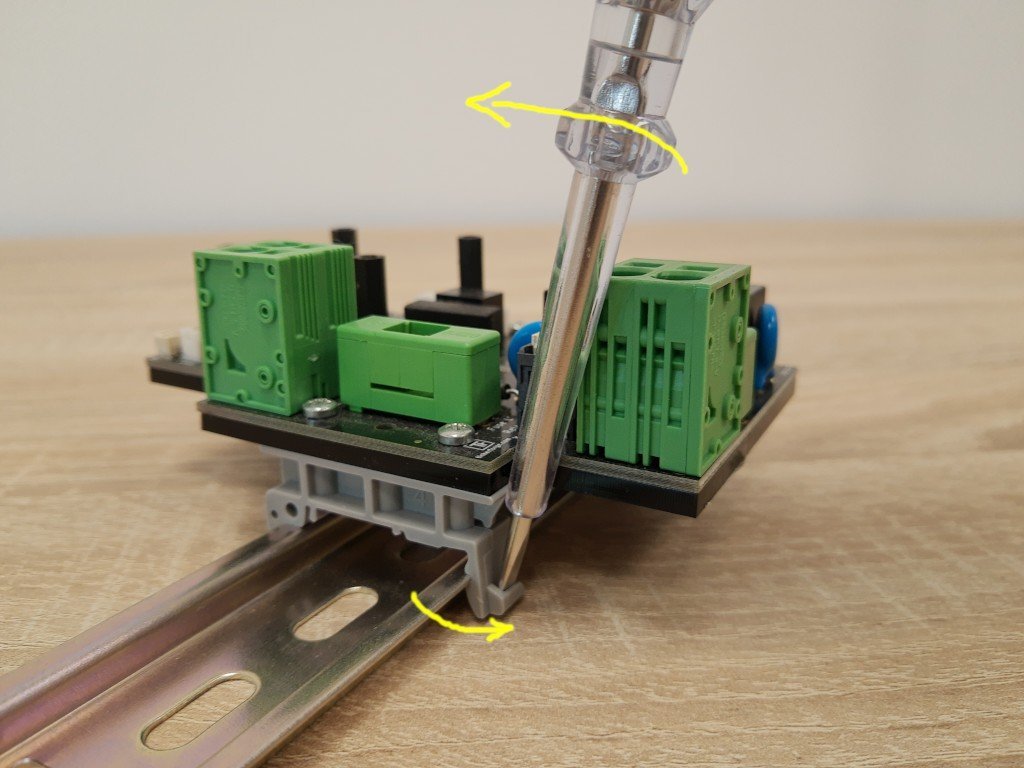

Nur, damit die Frage für die Nachwelt nicht unbeantwortet bleibt:

Danke. Dann habe ich die bei meiner Ladekabeltauschaktion wohl einfach nicht als solche erkannt oder die waren durch diverse Kabel davor zu stark verdeckt.

Habe die Wallbox schliesslich eingesendet und geprüft wieder zurück erhalten. Ist jetzt sogar ein Pro Typenschild drauf. Funktioniert klaglos. Vielen Dank!

Hallo Zusammen, danke @seppl2025 für dein Pioniertum und den super dokumentierten Umbau deiner WARP3.

Ich komme gerade von "draußen" nachdem ich die "Operation am offenen Herzen" soeben abgeschlossen habe.

Ich bin den Ratschlägen von @MatzeTF gefolgt und habe versucht den Umbau ohne Ausbau der Innereien und Hutschiene zu machen. Es hat funktioniert!
Innerhalb 1 Stunde konnte ich mit der helfenden Hand meiner Frau den Umbau durchführen. Hier meine Gedanken, Tricks und Findings im Prozess:

1. Sicherungen raus!
2. Deckel komplett abnehmen. Der Stecker für Strom und Ansteuerung ließ sich leicht entfernen, das Erdungskabel habe ich an der Klemmschiene entfernt.
3. LAN Kabel abziehen und aus dem Weg legen
4. Abstandshalter auf der Hutschiene entfernen
5. Hutschiene auf der linken Seite lockern, damit man die Kabel dahinter durchziehen kann
6. L1, L2, L3 Kabel oben aus den Hutschienen abziehen, rausfädeln und durch die mitgelieferten kurzen Kabel am Schütz ersetzen (N-Kabel bleibt!) und nach vorne raus hängen lassen. Wichtig, wieder durch den DC Schutz-Ring ziehen!
7. Das Kabel mit dem "breiten schwarzen Stecker" Stück für Stück gegen das neue Kabel "mit dem breiten Schwarzen Stecker" ersetzen. Draht für Draht. Habe mit den blauen Kabeln an den Schützen begonnen, da diese hinter der Hutschiene durchgezogen werden müssen
8. Lange L1, L2, L3 Kabel hinter der Hutschiene durchgezogen und in die Klemmschiene oben (Wo die Kabel aus Punkt 5 gesteckt waren) eingesteckt
9. Hutschiene links wieder festziehen
10. Klemmschienenelemente ganz nach links verschieben
11. Modbuskabel auf der Platine eingesteckt
12. Zähler "frei fliegend" in der Hand angeschlossen, wie auf dem Stromflussplan gezeigt. Inklusive Neutralleiter und Modbuskabel von oben.
13. Der Zähler hat auf der Rückseite eine bewegliche Lasche, die vor dem Anbringen auf der Hutschiene "nach unten ziehen" zum Ausrasten
14. Zähler auf die Hutschiene aufstecken. Sehr eng!
15. Lasche am Zähler von unten nach oben schieben, damit der Zähler auf der Schiene einrastet
16. LAN Kabel wieder einstecken
17. Erdungskabel Deckel anschließen
18. Taste Deckel anschließen
19. Deckel verschrauben
20. Sicherung rein
21. Fertig

In der Weboberfläche habe ich nun einen WARP3 Pro mit Zählersignal :)
Weiter bin ich noch nicht. Musste meine Gedanken erst mal hier runterschreiben.
Alle Angaben bitte ohne Gewähr. So hat es für mich funktioniert.

Projekt Umbau warp2 pro auf warp3 pro

Zur Info für alle die den Stromzähler Eastron 630-Modbus V2 in der warp3 weiter nutzen wollen!

Meiner aus der defekten warp2 (Überspannungsschaden) wird von der warp3 (firmware 2.8.0) erkannt:

Testaufbau, die fehlenden Stromschütze werden hoffentlich noch nachgeliefert:

Gruß Daniel

Wenn du die Wallbox per Schuko-Stecker betreibst und unter Wallbox → Ladestatus ein PE-Fehler angezeigt wird, dreh den Stecker mal um 180°. Dann blinkt dich die Wallbox nicht mehr rot an. 😉

Hallo Matze,

Null, Phase und PE sind korrekt angeschlossen, die LED blinkt 3x rot. PE ist auch da!

Zum testen mal Null und Pase vertauscht, auch so blinkt die warp3 3x rot.

Aber dies war nur ein Testaubau zum prüfen ob mein alter Eastron sdm630-modbus v2 Zähler von der neuen warp3 erkannt wird. Funzt! Jetzt warte ich auf die fehlenden Stromschütze, und dann passt das alles hoffentlich ins alte warp2 Gehäuse. Ich muss vorher noch die Hutschiene ca. 15 mm nach oben versetzen .....

Daniel

bearbeitet May 18, 2025 at 10:0818. Mai 2025 von 500e

Gilt das gesagte über den SDM630 als Aufrüstvariante Smart > Pro auch für die Warp4 Smart und einem SDM72D-M und welches Zubehör müsste ich bei Euch dazu noch ordern?

Gruß Lewis

Die WARP4 unterstützt exakt die gleichen Zähler wie die WARP2. Einen SDM72D-M V2 kannst du für den Umbau nutzen, einen V1 – bzw. ohne Versionsnummer – nicht. Die Versionsnummer steht nicht vorne drauf, sondern auf der Seite steht beim V2 SDM72D-M-2.

Zum Anschließen des Zählers brauchst du das JST-Kabel von den WARP2-Ersatzteilen.

Beachte, dass der übliche Zähler in einer WARP4 liegend eingebaut wird. Den SDM kannst du nicht hinlegen (zumindest nicht mit dem offiziellen Hutschienen-Kit). Stehend könnte es eng werden. Viel Erfolg.

@MatzeTF

Spricht etwas dagegen, den RS485 Bus der Warp4 nach außen zu verlängern um einen im Zuleitungsstrang der Warp in der Unterverteilung sitzenden Modbus Zähler, als "interen 0 Wallbox Zähler" zu konfigurieren?

Falls nicht, würde dann in der UI unter "Letzte Lade­vorgänge" nicht "N/A kWh" sondern die geladene Energie angezeigt?

Wenn der Zähler in der Unterverteilung als Modbus RTU-Zähler unterstützt wird, wie z.B. der SDM72D-M-2, kann man das machen. Die Datenleitungen (A/B) sollten auf ganzer Länge verdrillt sein, was bei einem Telefon- oder Ethernet-Kabel der Fall ist.

Im Ladeprotokoll wird dann die geladene Energie angezeigt, wobei in dem Fall der Eigenverbrauch der Wallbox mitgezählt wird und sich der Zählerstand zwischen zwei Ladevorgängen verändert. Sollten sich noch andere Verbraucher zwischen Zähler und Wallbox am gleichen Zuleitungsstrang befinden, werden die auch mitgemessen und das Ladeprotokoll ist nutzlos.

Wo wir gerade beim Thema Umbau sind... Ich soll bei einem Kunden eine alte WB gegen die WARP3 Smart austauschen.

Bei der alten WB wird die Zuleitung von rechts in das Gehäuse eingeführt.

Lässt Sich die WARP3 insofern umabuen, dass ich das Kabel auch von rechts einführe ?

Also Reihenklemmen und Controllerstapel von der Position tauschen ?

Der Verzicht des RFID wäre kein Problem, oder meckert die Hardware wenn dieser nicht angeschlossen ist ?

Reihenklemmen und Controllerstapel tauschen funktioniert wahrscheinlich nicht, weil dann die Kabel zwischen Controllerstapel und den Schützen zu kurz sind. Den Controllerstapel um 180° drehen passt wahrscheinlich auch nicht, da die Hutschiene dafür in die falsche Richtung verschoben ist. Es könnte aber klappen, wenn du Schütze und Controllerstapel so wie sie sind nach links schiebst und das Ladekabel auch links ins Gehäuse führst. Könnte aber sein, dass dann zwischen Schützen und Ladekabel nicht genug Platz ist.

Die Wallbox kommt problemlos damit klar, wenn der NFC-Leser fehlt. Falls du ihn zerstörungsfrei von der Gehäusewand bekommst, könntest du ihn aber auch oben ins Gehäuse kleben.
