heimatruhr Geschrieben October 2, 2014 at 20:02 Share Geschrieben October 2, 2014 at 20:02 Hallo zusammen, ich habe mir jetzt eine fünf Meter LED-Strip WS2801 mit 32 Led/m, den MasterBrick und den LED-Strip-Bricklet gekauft. Nun habe ich alles nach dieser Anleitung angeschlossen: http://www.tinkerforge.com/de/doc/Hardware/Bricklets/LED_Strip.html#ws2801-led-steifen Den Masterbrick kann ich an einem Windows-Rechner und einem RaspberryPi anschließen. Mein Problem: Wenn ich das Netzteil (5V,10A) ausschließlich an die LED-Strip anschließe, blinken ca. die ersten 10 LED's bunt und unvorhersehbar herum. Bei dem zusätzlichen Anschluss vom Netzteil ans Bricklet (siehe Link) behalten alle LED's ihre Farbe bei und tun nichts. Bei dem ersten Fall (Netzteil nur an Strip) machen sich Befehle wie "Show Moving Color Dot" zwar bemerkbar jedoch sehr unzuverlässig. Wenn das Netzteil am Bricklet angeschlossen ist lassen sich die LED's überhaupt nicht mehr steuern. Beide Optionen erzielen also mit dem BrickViewer nicht den gewünschten Effekt: Die LED's zuverlässig zu kontrolieren. Kann mir jemand helfen? Ich bin ziemlich ratlos und warte darauf, dass mir eine LED aufgeht. heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 3, 2014 at 14:16 Share Geschrieben October 3, 2014 at 14:16 Hallo heimatruhr, kannst du von deinen Aufbau ein Foto machen und hier posten? Das erleichtert die Fehlerdiagnose. Was heißt denn Bei dem ersten Fall (Netzteil nur an Strip)? Hast du zusätzlich GND mit dem Bricklet verbunden? Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
heimatruhr Geschrieben October 3, 2014 at 19:39 Autor Share Geschrieben October 3, 2014 at 19:39 Hallo batti, ein Bild kann ich leider erst Anfang nächster Woche hochladen. Ich kann meinen Aufbau ja nochmal beschreiben: 5V Netzteil (+): Direkt an die Strip(+) Netzteil (-): Direkt an den Ground der Strip. Datainput der Strip hängt an dem Dataoutput vom Bricklet. Clockinput der Strip direkt am Clockoutput des Bricklet. Den Ground des Strip habe ich nicht mit dem Bricklet verbunden, der Hängt ja am Netzteil. Soll ich ihn zusätzlich noch an den - Output vom Bricklet hängen? Gruß und danke für weitere Tipps heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 7, 2014 at 16:32 Share Geschrieben October 7, 2014 at 16:32 Hallo heimatuhr, wichtig ist, dass das Bricklet irgendwie einen Massebezug zum Netzteil besitzt. Falls dieser nicht besteht würde dies gut deine Probleme erklären. Das (-) vom Netzteil muss also mit dem LED Strip und dem Bricklet verbunden sein. Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
heimatruhr Geschrieben October 7, 2014 at 16:36 Autor Share Geschrieben October 7, 2014 at 16:36 wichtig ist, dass das Bricklet irgendwie einen Massebezug zum Netzteil besitzt. Hallo, also das (-) vom Netzteil an den (-)Input vom Bricklet und parallel dazu an den GND von Strip. Habe ich dich da richtig verstanden? Das werde ich später mal ausprobieren:) Viele Grüße heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 8, 2014 at 10:01 Share Geschrieben October 8, 2014 at 10:01 Ja, korrekt Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

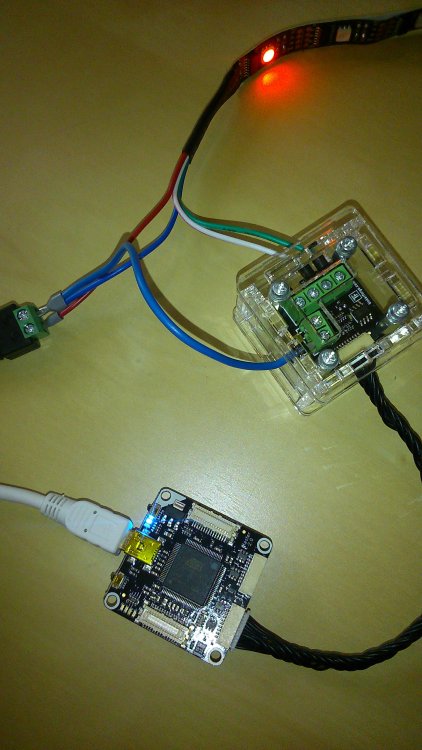

heimatruhr Geschrieben October 8, 2014 at 11:09 Autor Share Geschrieben October 8, 2014 at 11:09 Ich habe nun das LED-Strip wie auf dem Bild angeschlossen. Für die Anschlüsse gilt: Rot: 5V Blau: Ground Weiss: Clock Grün: Data Es leuchtet jedoch nur die erste LED (rot), dies lässt sich mittels Brickviewer nicht beeinflussen. Ich komme nicht darauf, was noch falsch sein könnte. Habt ihr noch einen Rat? Grüße heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 8, 2014 at 16:22 Share Geschrieben October 8, 2014 at 16:22 Der Aufbau auf dem Bild sieht korrekt aus. Das müsste so jetzt funktionieren. Leuchtet die 1. LED jetzt immer rot, egal was du machst? (Moving Color etc.). Falls du ein Multimeter zur Hand haben solltest, kannst du mal zwischen GND und Data, bzw. GND und Clock messen währen "Show Moving Color Gradient" läuft. Da sollte jeweils eine kleine Spannung messbar sein. Nur zur Sicherheit: Du hast aber auch im Brick Viewer den richtigen Typ (WS2811) gewählt, ja? Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Masder Geschrieben October 8, 2014 at 19:47 Share Geschrieben October 8, 2014 at 19:47 hallo batti, also ich habe seit gestern das selbe problem. das erste led leuchtet von meine WS2801 led strip, und mehr bekomme ich nicht mehr zu sehen geschweigen das erste led aus. angeschlossen ist alles wie bei heimatruhr. Habe gerade mal wie beschrieben mit dem multimeter gemmesen. habe eine Spannung anligen an Data und Cock. gruß masder ps. morgen bekomme ich eine neue stip mit dem WS2812 chip dan kann ich mal prüfen ob zumindest das bricklet einwandfreit damit geht Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Masder Geschrieben October 9, 2014 at 08:47 Share Geschrieben October 9, 2014 at 08:47 Moin, So neue sachen sind da und habe mal meine tests gemacht. neues LED Strip Bricklet Getestet immer noch selbes ergebnis. an beiden Bricklets habe ich die WS2812 streifen getestet diese gehen einwand frei. ob es an led streifen oder am Bricklet liegt kann ich nicht sagen da ich den streifen nicht an einem anderen gerät prüfen kann. ich gehe aber mall stark davon aus das meine streifen eine macke hat Gruß masder Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 9, 2014 at 13:25 Share Geschrieben October 9, 2014 at 13:25 Mh, ist schwer zu sagen was da los ist. Masder würde ich zustimmen, das es auf ein defektes erstes Pixel hindeutet. heimatruhr, bekommst du denn auch immer diese statische rote LED? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
heimatruhr Geschrieben October 11, 2014 at 09:38 Autor Share Geschrieben October 11, 2014 at 09:38 Falls du ein Multimeter zur Hand haben solltest, kannst du mal zwischen GND und Data, bzw. GND und Clock messen währen "Show Moving Color Gradient" läuft. Da sollte jeweils eine kleine Spannung messbar sein. Hallo batti, ich habe das Bricklet mal mit einem Multimeter durchgemessen. An Clock und Data liegen zu jedem Zeitpunkt 0Volt gegenüber Ground an. Auch, wenn ich "Show Moving Color Gradient" starte. Ich habe hierbei den LED-Typ WS2801 gewählt, da ich auch eine WS2801 LED-Strip angeschlossen habe. Entweder liegt wohl ein Defekt beim Master-Bricket oder beim LED-Strip-Bricklet. Viele Grüße heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 13, 2014 at 07:41 Share Geschrieben October 13, 2014 at 07:41 Hallo heimatruhr, überprüfe bitte mal die Bricklet Stecker auf dem Bricklet und an dem Master Brick, ob da krumme Pins o.ä. existieren. Falls nicht nutze bitte mal einen anderen Port am Master Brick. Falls du ein anderes Bricklet Kabel zur Hand hast, nutze bitte dieses. Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
heimatruhr Geschrieben October 13, 2014 at 08:10 Autor Share Geschrieben October 13, 2014 at 08:10 Hallo batti, auf dem Bricklet scheint der linke PIN etwas krumm zu sein, dies könnte daran liegen, dass das Brickletkabel an einer Seite einen nicht gleichmäßig großen Port hat. Das äußere Loch ist ziemlich schmal. Das Brickletkabel habe ich mit dem LED - Bricklet zusammen gekauft. Sie sollten also zusammen passen. Ein weiteres Kabel besitze ich nicht. An dem MasterBrick habe ich mehrere Ports durch probiert, da liegt nicht der Fehler. Viele Grüße heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 13, 2014 at 08:40 Share Geschrieben October 13, 2014 at 08:40 Hallo, Danke für die schnelle Antwort. Ich würde gerne etwas ausprobieren wenn du damit einverstanden bist. Idee: Das Bricklet ist recht simpel aufgebaut, zwei Transistoren "verstärken" die Ausgänge vom Brick und werden als Clock,Daten Leitung genutzt. Diese Pins bewegen wir jetzt einfach mal per Hand, so dass man vernünftig daran messen kann. Dazu flasht du auf das Bricklet die Firmware für das IO-4 Bricklet. Wenn du dann Port 1 und 2 als Ausgang setzt, solltest du je nach Schaltung mal Masse und mal 5V an den Ausgängen messen können (Transistor invertiert). Bitte den LED Streifen vorher trennen. Die Anleitung zum Flashen eines Bricklets findest du hier: http://www.tinkerforge.com/de/doc/Software/Brickv.html#bricklet-plugin-flashing Kannst du das machen? Grüße, Bastian p.s.: Für andere die dies hier lesen: Bitte nur machen wenn man weiß was man tut. Bei anderen Bricklets können Dinge kaputt gehen... Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
heimatruhr Geschrieben October 13, 2014 at 09:50 Autor Share Geschrieben October 13, 2014 at 09:50 Hallo batti, ich kann keine Spannung als IO-4 Bricklet feststellen. Außer auf dem (+)Output aber das funktioniert ja auch als LED-Bricklet. Lösung für mein Problem: Ich habe den PIN am LED-Bricklet grade gerichtet und das Verbindungskabel erneut vorsichtig verbunden. Nun funktioniert die gesamte Ansteuerung der 5m LED-Strip. Vielen Dank für die Hilfe batti! Freundliche Grüße aus Sprockhövel heimatruhr Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben October 13, 2014 at 10:53 Share Geschrieben October 13, 2014 at 10:53 Super! Viel Spaß damit... Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
