ben_bienne Posted June 2, 2014 at 09:14 AM Posted June 2, 2014 at 09:14 AM Hallo, Ich möchten einen Schütz von Télémacanique mit einem DualRelay ein und ausschalten. Bei der Einschaltung ist kein Problem aber bei der Auschaltung das Master Brick reboot automatisch. Was mache ich falsch Quote
batti Posted June 2, 2014 at 11:12 AM Posted June 2, 2014 at 11:12 AM Hallo, Was für ein Schütz ist es? Wird mit dem Dual Relay Netzspannung (230V) oder eine kleine Spannung wie 12 oder 24V geschaltet? Kannst du ein Foto des Aufbaus machen? Grüße Bastian Quote

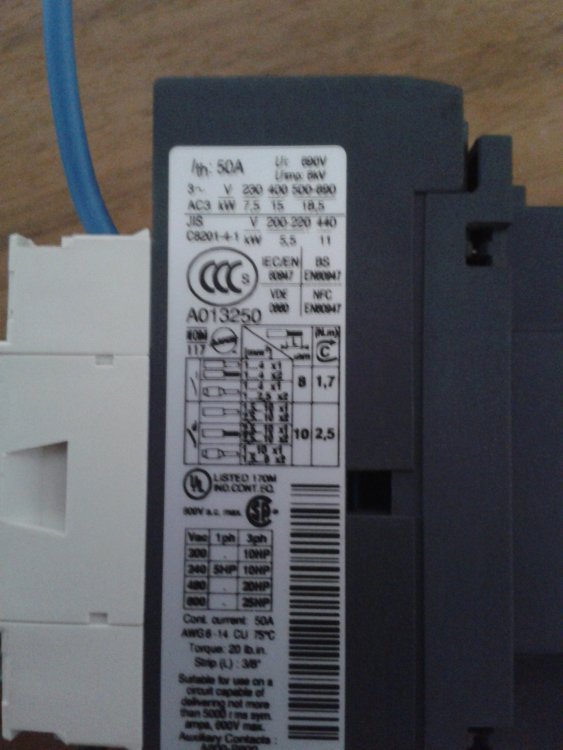

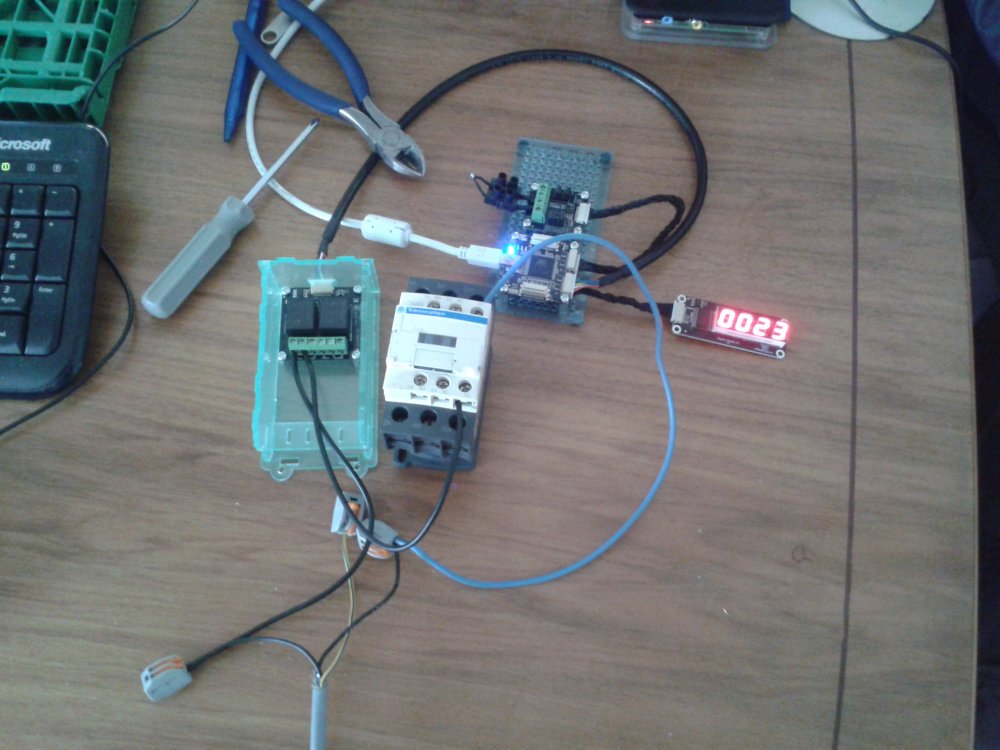

ben_bienne Posted June 2, 2014 at 12:31 PM Author Posted June 2, 2014 at 12:31 PM Hallo, Danke für die Antwort. Die Schaltspannung ist 230V. Der Schütz ist ein Telemecanique LC1D32 Zur Zeit ist nur die Steuerung angeschlossen. Er soll ein Ventilateur (400V) steuern. Entschuldigung für die Qualität den Photos ich hoffe auch das mein Deutsch verständlich ist. Gruss Quote
borg Posted June 2, 2014 at 04:05 PM Posted June 2, 2014 at 04:05 PM Kannst du mal die angehängte Master Firmware ausprobieren? Ich hab mal Testweise die USB Hotplug Erkennung ausgebaut. Ich halte es zwar für unwahrscheinlich das es dran liegt, aber hier im anderen Thread hat es für einen Aufbau mit Stepper Brick geholfen: http://www.tinkerunity.org/forum/index.php/topic,2309.0.html Falls es daran liegt sollten wir vermutlich die Hotplug Erkennung komplett rausbauen, sie ist sowieso nur in relativ seltenen Fällen sinnvoll, wo man dann auch den Reset-Taster betätigen kann. Edit: PS: Sowohl auf dem Dual Relay Gehäuse als auch auf der Halteplatte sitzt noch eine abziehbare Schutzfolie firmware_brick_master_2_2_2_beta1.bin Quote
ben_bienne Posted June 2, 2014 at 05:34 PM Author Posted June 2, 2014 at 05:34 PM Ich habe das neue firmware rein getan. Das Problem steht immer noch. Quote
borg Posted June 2, 2014 at 07:58 PM Posted June 2, 2014 at 07:58 PM Was sagt die Ausgabe von "dmesg" nachdem der Master neu gestartet hat? Ist ein Hub zwischen Master und PC? Quote
ben_bienne Posted June 3, 2014 at 05:48 AM Author Posted June 3, 2014 at 05:48 AM Hallo, Nein Master und PC sind direkt angeschlossen dmesg [ 392.223299] usb 3-1.2: USB disconnect, device number 3 [ 392.420692] usb 3-1.2: new full-speed USB device number 4 using ehci_hcd [ 392.514900] usb 3-1.2: New USB device found, idVendor=16d0, idProduct=063d [ 392.514910] usb 3-1.2: New USB device strings: Mfr=1, Product=2, SerialNumber=3 [ 392.514917] usb 3-1.2: Product: Master Brick [ 392.514921] usb 3-1.2: Manufacturer: Tinkerforge GmbH [ 392.514926] usb 3-1.2: SerialNumber: 68UwxS [ 392.624600] usb 3-1.2: reset full-speed USB device number 4 using ehci_hcd Quote
ben_bienne Posted June 3, 2014 at 07:50 AM Author Posted June 3, 2014 at 07:50 AM Das Problem liegt an meinem Laptop (Debian Whezzy). Es funktionniert mit einem Raspberry Pi und einem Laptop mit OSX Quote
