The_Real_Black Geschrieben January 4, 2015 at 11:14 Share Geschrieben January 4, 2015 at 11:14 Hallo TF Team, nach dem ich das Blinkenlights Kit in Betrieb nehmen wollte bekam ich erst keine Reaktion der Pixel nachdem ich alles überprüft hatte und nachgemessen, dass an allen Kabeln auch die korrekte Spannung anliegt, stecke ich den Brick ab und das Demo kurz zu Testen, danach verband ich die Stomversorgung wieder mit den Pixeln. Nun leutchten 2 Pixel weiß und ich kann im Demo und im BrickViewer einstellen was ich will ohne, dass es irgendeine Reaktion zeigt. An was kann dies liegen? Das Led Strip Bricklet wird im Viewer korrekt angezeigt auch der Master im Demo wird das Bricklet auch erkannt. Stromversorgung ist korrekt alle Kabel sind auf der richtigen Spannung auch Richtigrum sonst würden die Leds nicht leuchten können... An was kann es noch liegen? Und wie würde man es Prüfen können? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
borg Geschrieben January 4, 2015 at 13:34 Share Geschrieben January 4, 2015 at 13:34 Zwei Pixel leuchten weiß und die restlichen Pixel funktionieren? Oder nur die zwei Pixel leuchten und sonst geht gar nichts? Kannst du vielleicht ein Foto machen vom LED Strip Bricklet mit den angeschlossenen Kabeln bis zum ersten Pixel? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

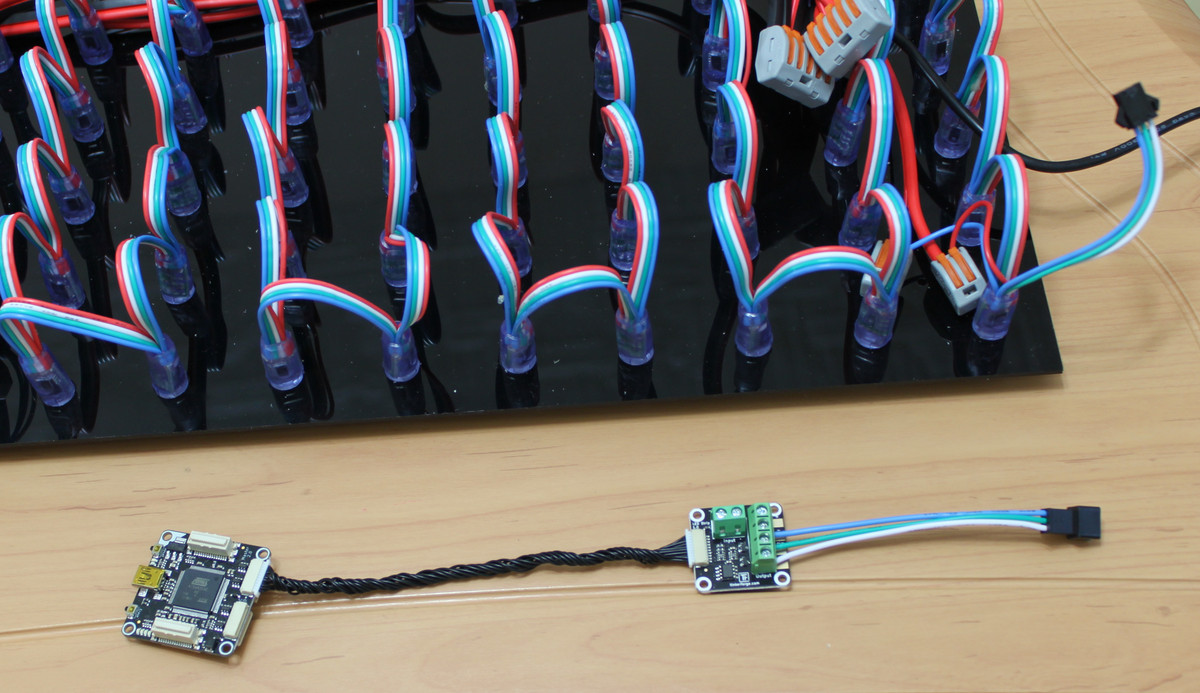

The_Real_Black Geschrieben January 4, 2015 at 15:11 Autor Share Geschrieben January 4, 2015 at 15:11 Zwei Pixel leuchten und der Rest ist Dunkel, diese Reagieren auch nicht auf irgenwelche eingaben. Diese sind in der letzten Kette falls die Info hilft. http://www.therealblack.net/TFUploads/Kabel1.jpg vgl: http://www.tinkerforge.com/de/doc/_images/Kits/kit_blinkenlights_master_led_strip_1200.jpg Ich habe das Verbinderkabel gleich angeschlossen wie auf dem Bild von euch: Flache Steckerseite nach unten und die Kabel der Reihenfolge nach in das Bricklet. Die Faben stimmen ja leider nicht überein. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Loetkolben Geschrieben January 4, 2015 at 15:23 Share Geschrieben January 4, 2015 at 15:23 und der Strom? Ist die Masseleitung des Netzteil richtig mit dem Bricklet (egal von wo) verbunden? Der Loetkolben Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 4, 2015 at 15:34 Autor Share Geschrieben January 4, 2015 at 15:34 Die Masse ist das weiße/blaue (vor und nach dem Stecker) Kabel oben am Bricklet in der Klemme mit dem Minus. Edit: Messung vom Netzteil + zum Bricklet-MinusKlemme habe ich die 5V Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 5, 2015 at 09:52 Share Geschrieben January 5, 2015 at 09:52 Die letzten zwei LEDs von den 200 LEDs leuchten weiß, der Rest ist aus, korrekt? Siehst du irgendwelche Reaktionen auf Eingaben bei den zwei letzten LEDs? Kannst du die letzten zwei LEDs ausschalten per Brickv? Was passiert wenn du die Bündel (50 Stück) einzeln testest? (Bündel auf beiden Seiten trennen und jeweils direkt LED Strip Bricklet anschließen) Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 5, 2015 at 17:13 Autor Share Geschrieben January 5, 2015 at 17:13 Die letzten zwei LEDs von den 200 LEDs leuchten weiß, der Rest ist aus, korrekt? Siehst du irgendwelche Reaktionen auf Eingaben bei den zwei letzten LEDs? Kannst du die letzten zwei LEDs ausschalten per Brickv? "Edit:" jetzt leuchten 3 led Nummer 4 aus dem ersten Bündel und zwei aus dem letzen 4 letzter und 15 oder so... Und diese reagieren nicht auf einen der Befehle aus dem Brick viewer oder aus dem Demo Tool Was passiert wenn du die Bündel (50 Stück) einzeln testest? (Bündel auf beiden Seiten trennen und jeweils direkt LED Strip Bricklet anschließen) Edit: ich teste die mal durch sekunde (zwischenpost) OK Zumindest haben in den Ketten Lichter geleuchtet, aber keins der Lichter hat sich steuern lassen. Am (sehr alten) Oszilloskop sehe ich zumindest am Clock ein regelmaßiges Signal. Anscheinend gehen die Lichter beim Umstecken der Verbinderkabel gerne mal an ich habe nun verschiedene Lichter leuten sehen... Ich hab keine Ahnung mehr. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 6, 2015 at 11:56 Share Geschrieben January 6, 2015 at 11:56 Wenn die Eingänge der LEDs nicht angesteuert werden (floating), dann kann man durch anpacken o.ä. beliebige "Farben" erzeugen. Wenn du ein Oszilloskop zur Hand hast, kannst du mal am Ausgang der letzten LED messen ob ein Signal auf der Daten- und Clockleitung liegt? OK Zumindest haben in den Ketten Lichter geleuchtet, aber keins der Lichter hat sich steuern lassen. Hast du ein Bündel (50 Stk) einzeln getestet ohne andere angeschlossene Bündel? Hast du die Verschraubung am LED Bricklet kontrolliert? Vll. gibt es da irgendwo Kontaktprobleme? Ggf. auch mal mit dem Oszi am Stecker messen. Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 6, 2015 at 13:24 Autor Share Geschrieben January 6, 2015 at 13:24 Wenn die Eingänge der LEDs nicht angesteuert werden (floating), dann kann man durch anpacken o.ä. beliebige "Farben" erzeugen. Wenn du ein Oszilloskop zur Hand hast, kannst du mal am Ausgang der letzten LED messen ob ein Signal auf der Daten- und Clockleitung liegt? OK Zumindest haben in den Ketten Lichter geleuchtet, aber keins der Lichter hat sich steuern lassen. Hast du ein Bündel (50 Stk) einzeln getestet ohne andere angeschlossene Bündel? Hast du die Verschraubung am LED Bricklet kontrolliert? Vll. gibt es da irgendwo Kontaktprobleme? Ggf. auch mal mit dem Oszi am Stecker messen. Grüße, Bastian Ja ich habe des bricklet an jeden der Bündel einmal einzeln angeschlossen und versucht im brickviewer Farben zu setzen kein Erfolg. In jeden der Ketten brannte mindestens ein Led bis jetzt. In Kette 1 habe ich beim Testen nun fast alle Leds zum Leuchten bekommen, aber kein Led lies sich steuern... Den Clock habe ich am Stecker gemessen also sollte Bricklet bis zum ersten Pixel alles passen. Über alle Ketten habe ich nun den Clock messen können dieser lässt sich im Demo auch gut ansehen, dass sich die Frequenz ändert je Einstellung. Also Clock scheint durch zu kommen. Leider ist der Oszi nicht besonders gut, da kann ich nur er kennen, dass "Blöcke" in der Frequenz immer wieder durchlaufen und sich je Einstellung verändern: "---|||||----|||||---" Ich habe auch bereits alle Kabel nochmal zusammen gesteckt (einer der Stecker in der Mitte der Kabel hat hier einen Fehler, da löst sich das Kabel aus dem Stecker, aber dies würde Kette 3 betreffen, aber da ich das Kabel fest zurück gesteckt habe und das Signal sehe sollte es da einen Kontakt geben. Das Verbindungskabel habe ich auch mehrfach gelößt und geprüft ob die einzelnen Kabel fest sitzen, die passt alles und ich bekomme auch einen Kontakt bis zum Stecker. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 6, 2015 at 14:23 Share Geschrieben January 6, 2015 at 14:23 Was ist mit der Datenleitung? Ich kann mir ehrlich gesagt nicht vorstellen das es ein Problem mit den Pixeln selbst ist. Du hast ja schließlich 4x50 Stück. Also muss es entweder das LED Strip Bricklet oder die Kabelverbindung sein. Falls du die Daten nicht siehst, stell die LED Werte mal bitte auf 85 für alle Farben, da solltest du am besten etwas auf der Datenleitung sehen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 6, 2015 at 17:26 Autor Share Geschrieben January 6, 2015 at 17:26 Clock: Daten (Demo: Rainbow): Bei 85 auf allen Leds setzen sehe ich nur eine Flanke einmal auf und ab Springen. Beim Laufenden Punkt springt die Flanke auf und ab bis sie wieder flach ist um ein weiteres Bild zu bekommen habe ich das Rainbow Demo getestet und obriges bild erhalten. Man sieht also, dass hier auch etwas zurück kommt... Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 7, 2015 at 17:27 Share Geschrieben January 7, 2015 at 17:27 Danke für die Screenshots. Wo hast du diese gemessen? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 7, 2015 at 18:47 Autor Share Geschrieben January 7, 2015 at 18:47 Ich habe nochmal am Brick selbst gemessen hier das gleiche Bild wie oben auf Datenleitung ca. 5V Ausschlag und beim Clock 2V bis 2.5V Ausschlag. Nach der ersten Kette ist das Clock Signal verschwunden. Daher bekomme ich auch bei der Messung über alle Ketten auf kein Clocksignal. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 7, 2015 at 19:36 Share Geschrieben January 7, 2015 at 19:36 Ah ja. Dann haben wir es auf Bricklet + Kabel eingeschränkt. Wir schicken dir morgen ein neues Bricklet samt Kabel. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 7, 2015 at 19:49 Autor Share Geschrieben January 7, 2015 at 19:49 ok Danke ich werde mich sofort wieder melden wenn ich das andere Bricklet erhalten habe. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 10, 2015 at 15:41 Autor Share Geschrieben January 10, 2015 at 15:41 Bricklet aus getauscht und passt ^^ Danke! Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
The_Real_Black Geschrieben January 10, 2015 at 20:23 Autor Share Geschrieben January 10, 2015 at 20:23 " public void SetRGBValues(int index, byte length, byte[] r, byte[] g, byte[] b)" kann man in die Doku aufnehmen, dass die byte Array eine MINDEST LÄNGE von 16 haben müssen oder kann man eine Prüfung einbauen auf kleinere arrays? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Bionator Geschrieben January 14, 2015 at 12:27 Share Geschrieben January 14, 2015 at 12:27 Hallo, habe vor kurzem ein LED Strip Bricklet bekommen. Dieses hat gut 1 Woche funktioniert, danach hat keine LED mehr geluchtet. Erst dachte ich, die LEDs wären vielleicht kaputt gegangen, allerdings funktionieren Sie über einen Arduino angesteuert ohne Fehler. Ist hier das Bricklet defekt? Kann das wieder auftreten? Die Verkabelung wurde wie in der Dokumentation vorgenommen und hat ja auch mal für kurze Zeit funktioniert. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben January 14, 2015 at 13:38 Share Geschrieben January 14, 2015 at 13:38 Hallo, kannst du die Stromversorgung der Pixel überprüfen/nachmessen? Falls Möglich einfach mal am ersten Pixel die Spannung messen. Die Frage ist ob das Problem hier liegt, oder bei der Datenleitung. Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
