Hi,



ich habe gerade viel mit Magneten herum probiert und bin erfolgreich an Überhitzung dieser gescheitert. Mein Elektrotechnikverständnis ist null...

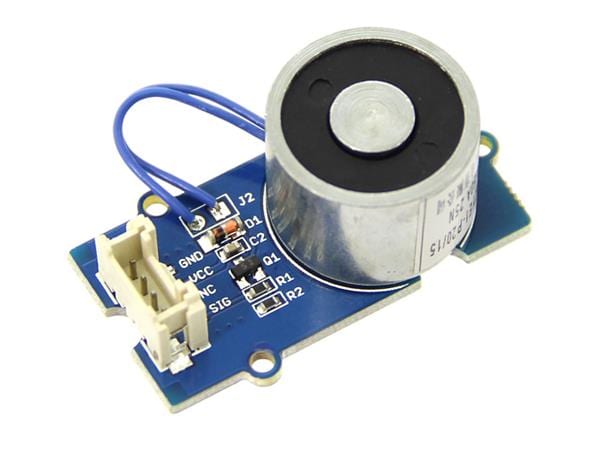

Wäre cool wenn ihr von TinkerForge ein solches Bricklet bereitstellen könntet. Sowas zum Beispiel:101020073_SPL.jpg

Wäre echt cool

Posted

Hi yuna,



nur mal so aus Interesse, was hast du damit vor?



Weil ansteuern könnte man so ein Modul ja vermutlich über ein Ind. Dual Relais oder Ind. Quad Relais Bricklet.

Posted

Ich hatte mir wahrscheinlich zu einfach vorgestellt und überlegt, ein Display aus Magneten zu bauen dir dann Ferrofluid oder andere Flüssigkeiten steuern. Ich habe aber wirklich keine Ahnung von Hardware, nur das Verständnis das es gehen müsste. Bei meinem ersten Test über das IO 16 Bricklet Magneten anzusteuern, waren diese 1. Zu schwach und 2. Zu heiß was noch viel schlimmer ist.

Posted

Hast du den die Elektromagneten direkt an das IO-16 angeschlossen? Oder hast du so ein Modul wie auf dem Bild was du gepostet hast?

Das IO-16 macht ja nur einen max. Ausgangsstrom von 10mA damit wirst du keinen Elektromagneten direkt versorgen können. Wenn du allerdings mit dem IO-16 nur die Steuerspannung für ein solches Modul gibst sehe ich nicht warum es nicht funktionieren sollte.

Posted

Mir ist nicht ganz klar wie dein Aufbau genau ist. Vielleicht kannst du ja mal ein Bild machen.

Klar ist auf jeden fall dass, das IO-16 nicht genug Power hat um einen Elektromagneten direkt zu versorgen. Also ich würde es so machen das ich mir so Module besorgen würde wie oben im Foto, die dann Extern mit Spannung versorgen über ein Netzteil und mit dem IO-16 dann nur die Ansteuerung der Module übernehmen.



Posted

Ich habe keinen Aufbau. Ich habe mehrere Tests gemacht. Mit IO16, mit Relais, mit nur 12V Stromversorgung,.... am Ende habe ich bemerkt das es komplizierter ist als gedacht um Magneten nicht zu überhitzen. Nicht nur plus und minus sondern noch Signal und dioden Nöte. Daher frage ich hier nach einem Bricklet, da ich zu wenig Ahnung habe.

Posted

Ich denke nicht das ein solches Bricklet Sinn macht. Das ist ein zu spezieller Anwendungsfall. Aber das sollte dich nicht daran hindern trotzdem so etwas zu bauen und es nachher über ein IO-16 zu steuern. Ich gehe davon aus das Ziel ist am Ende so etwas zu machen :

?

Deine Elektromagneten werden zu heiß weil zu viel Strom fließt. Also müsstest du entweder von der Spannung runter gehen oder deinen Elektromagneten mit mehr Windungen wickeln damit der Widerstand höher wird. Die Freilaufdiode ist nötig weil beim ausschalten des Magneten eine eine extrem hohe Rückwärtsspannung erzeugt wird die deine Relaiskontakte verbrennt bzw. wenn du einen Transistor/Mosfet benutzt diese zerstört.

Ich persönlich finde das Projekt ziemlich cool und würde dir gerne dabei weiterhelfen falls du irgendwelche Fragen hast immer her damit!

Also überlegt dir vielleicht nochmal ob du es nicht auch ohne "Magnet-Bricklet" ausprobieren willst.
