Cocktail Maschine "Bender"

Recommended Posts

Hallo zusammen,

ich möchte euch an dieser Stelle mal mein Projekt vorstellen.

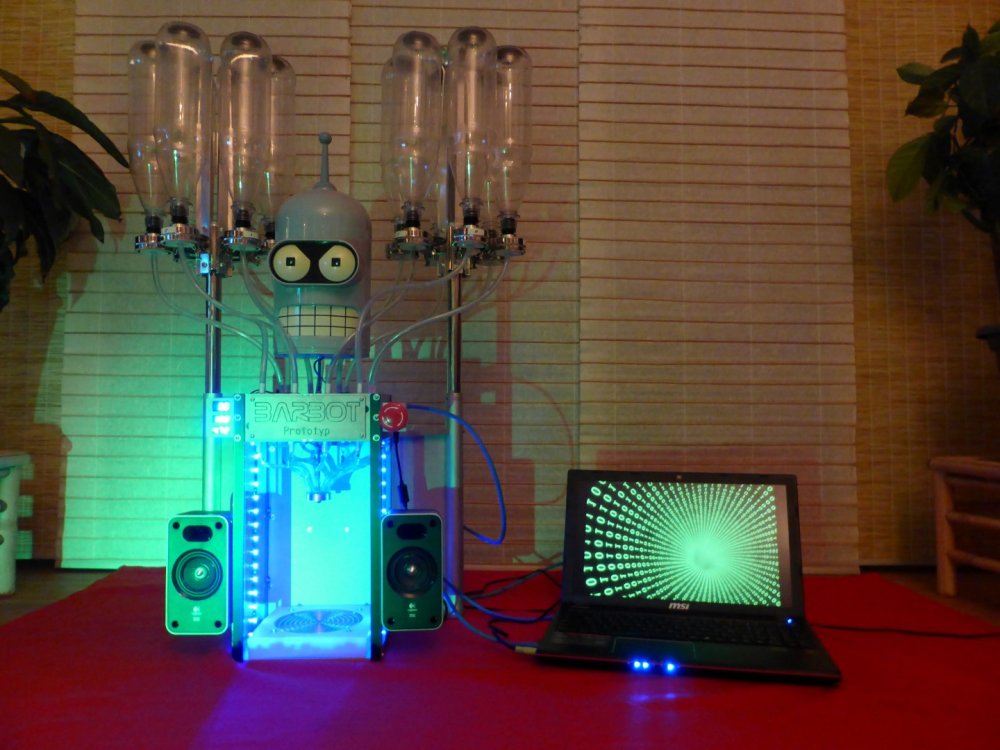

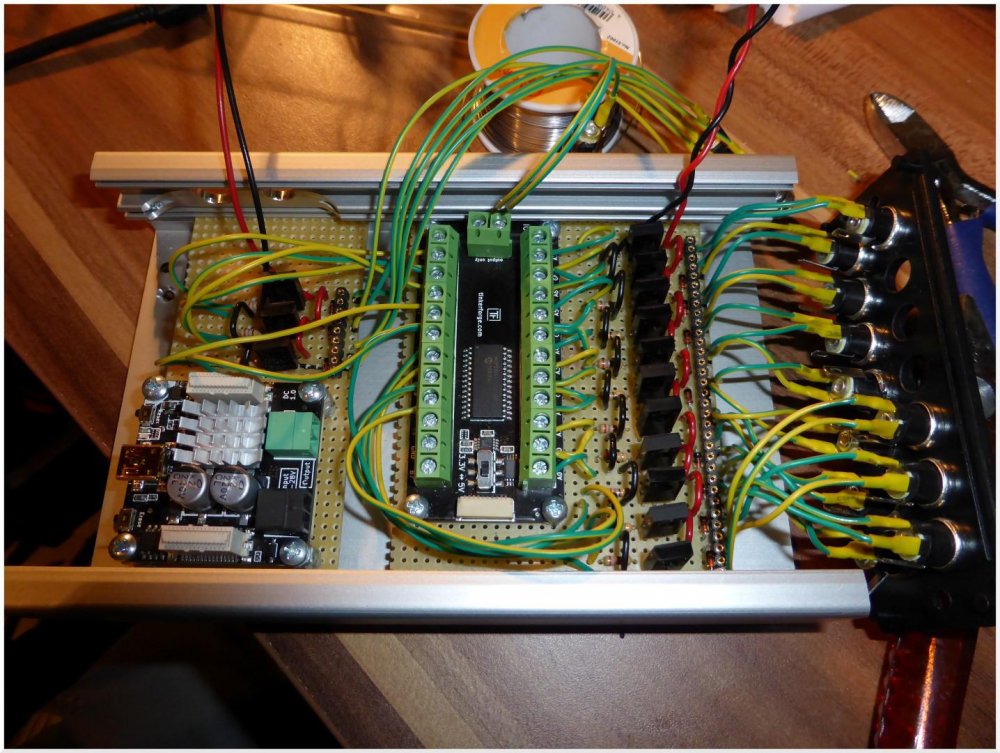

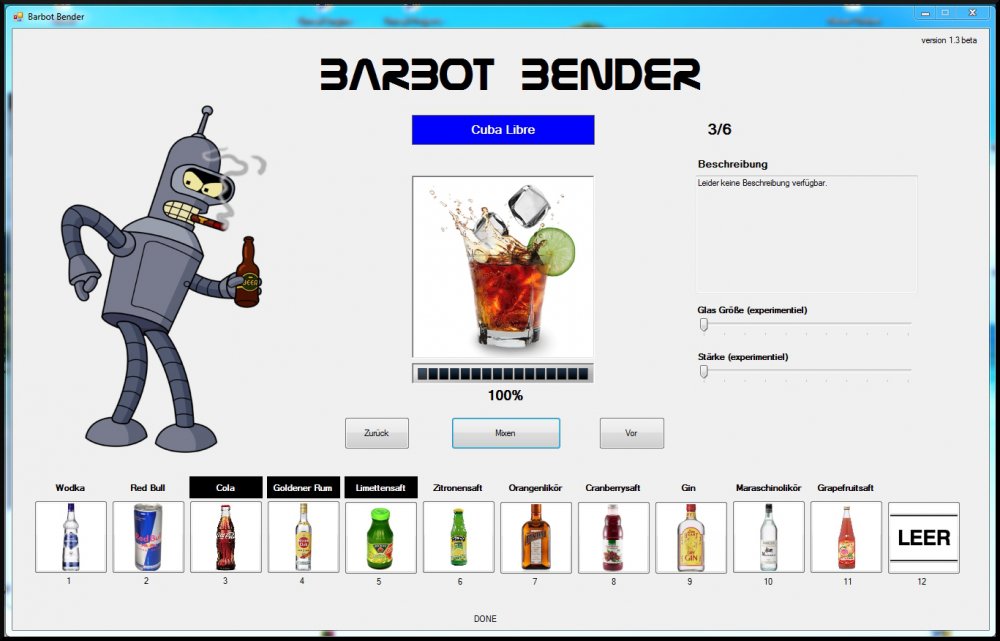

Es handelt sich dabei um eine Cocktail Maschine, welche im Gegensatz zu den meisten anderen Maschinen keine Pumpen, sondern direktgesteuerte 12Volt 1/4Zoll Magnetventile verwendet. Das Tinkerforge io16-Bricklet steuert über eine Transistor-Verstärker-Schaltung die Ventile an. Die Maschine hat eine Datenbankunterstützung, d.h. man wählt mit einer Software aus einer Liste die Cocktails aus, die den Gästen angeboten werden sollen. Die Software erstellt daraus eine "Zutatenliste" und zeigt, in welche "Fanta"-Flasche man was einfüllen muss. Anschließen folgt eine Kalibirierung der Ventile, da unterschiedliche Spirituosen, Sirups, Liköre unterschiedliche Konsistenzen haben. Es wird ein Wert ermittelt, welcher die Öffnungszeit der Venile in Millisekunden pro Milliliter angibt.

Ich erreiche mit dieser Technik unter Berücksichtigung, dass der hydrostatische Druck mit abnehmendem Flascheninhalt nachlässt und einer Glasgröße von 250ml, eine Genauigkeit von +/- 5ml.

Außerdem verfügt "Bender" über eine Sprachausgabe und über LEDs in den Augen, um ihm etwas Persöhnlichkeit zu verleihen :P

Die Abtropfschale ist übrigends eine Schmuckschachtel und ein 120mm Lüftergitter.

lg Void

Anbei ein paar Fotos und ein Youtube Link

https://www.youtube.com/watch?v=9dd7n4MyGXg





Share this post


Link to post
Share on other sites

Es werden wahrscheinlich eher Freilaufdioden sein, um Spannungsspitzen beim Abschalten der Spule zu verhindern, die die Elektronik beschädigen könnten. ;D

Share this post


Link to post
Share on other sites

Vielen Dank für das Interesse.



Also die Magnetventile sind (noch) NICHT lebensmittelecht. Lebensmittelechte Ventile in der Baugröße haben einen Stückpreis von 40 Euro aufwärts. Das wären bei 12 Ventilen 480 Euro für was, wo ich anfangs nicht wusste, ob das so überhaupt funktioniert. Die Ventile habe ich zu einem Stückpreis von 10 Euro aus Hongkong importiert. Sie sind aus Messing gefertigt, was schon mal für gute Korrosionsbeständigkeit spricht. Trotzdem hab ich eine Braunfärbung von Wasser nach längerem Nichtbenutzen bemerkt, was aber laut Google gesundheitlich unbedenklich ist. Mehr Sorgen macht mir aber die Tatsache, dass die Cocktails einen seltsamen Eigengeschmack haben. Ich vermute stark, dass die Trinkwasserschläuche nicht säurebeständig sind (Kohlensäure, Zitronensäure, evtl Alkohol), und sich Kunstoffteile in den Getränken lösen. Ich werde dem in den nächsten Tagen mal auf den Grund gehen.



Von mechanischer Seite sind die meisten Bauteile Sonderanfertigungen. Ich arbeite beruflich als CNC-Programmierer/Fräser.  :P

Alle Aluminiumteile sind glasperlgestrahlt.

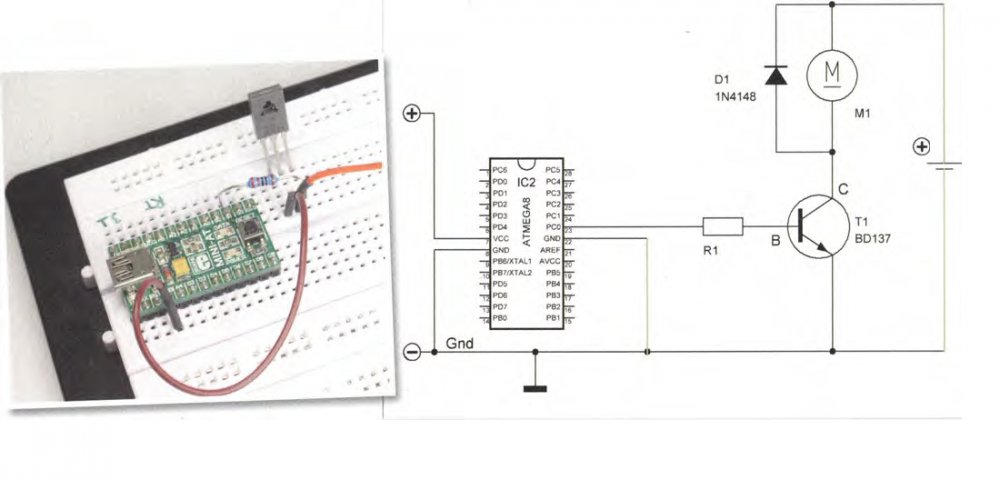

Ich verwende tatsächlich Freilaufdioden, da Magnetventile beim Abschalten Spannungspitzen durch Induktion erzeugen, welche die Transistoren zerstören würden. Ich hab mich strickt an einen Schaltplan aus einer Zeitschrift (ct) gehalten, weil ich von Elektronik nicht viel Ahnung habe. (siehe Anhang)



Vielleicht hat ja jemand eine Idee, wie ich kostengünstig den Laptop ersetzen könnte. Der RED BRICK kommt ja nicht in Frage, da ich die Software in C# geschrieben habe und ich WindowsForm Methoden verwende, oder lieg ich da falsch?

Evtl billiges Windows8.1 Tablet?



Ich bin übrigens bereit, den Quellcode der Software offenzulegen, falls jemand einen Nutzen daraus ziehen kann.



lg Void


Share this post


Link to post
Share on other sites

Hallo Void,



super cooles Projekt- Software sieht super programmiert aus, Fertigung ist mal megagenial mit den blauen LEDs und die Ide das ganze als Bender zu verkleiden :D Auch das Video mit der Musik macht super Spaß anzusehen.

Find ich wirklich genial.



Gruß

Patrick

Share this post


Link to post
Share on other sites

Danke an insidERR und Doncarlos für die Tipps. Das sind echt brauchbare Ansätze für mich.

Nachdem mich einige Freunde und auch Leute aus diesem Forum nach einer Anleitung gefragt haben, habe ich mich entschlossen eine zu schreiben.

Sie ist leider noch nicht ganz vollständig aber vielleicht kann jemand damit jetzt schon etwas anfangen.

http://barbot-bender.jimdo.com/



Share this post


Link to post
Share on other sites

Ja, daran hab ich schon gedacht. Problem ist, dass ich die Software in C# geschrieben habe und die Windows.Forms Klasse verwende. Außerdem nutze ich als Datenbank Microsoft Access. Dem RED liegt ein Linux Kernel zugrunde. Ich müsste also große Teile der Software nochmal neu schreiben und das ist mir zu aufwendig.

Lg Void

Share this post


Link to post
Share on other sites

Hallo, ich möchte meinem Barbot gerne Leben einhauchen und bin auf der Suche nach dem Quellcode. Möchte probiere die Software mit der neuen Hardware V2 zum Laufen zu bringen

Tschö mit ö
