Phantom Posted September 16, 2015 at 07:10 AM Posted September 16, 2015 at 07:10 AM Hallo Leute. Ich möchte das Projekt "Vollautomatischer Fotografiedrehteller" nachbauen. Habe im Blog gelistete Komponente bestellt/gekauft. Habe jetzt im gesehen, dass da noch ein Rot-Schwarzer-Kabel rechts angeschlossen ist. Wird der Schrittmotor über Stepper Brick extra noch mit Strom versorgt? Reicht der USB-Anschluss nicht aus? Quote
Parmaster Posted September 16, 2015 at 08:48 AM Posted September 16, 2015 at 08:48 AM Ich glaube das Kabel geht von einem Industrial Relay zur Kamera um diese auszulösen. Quote

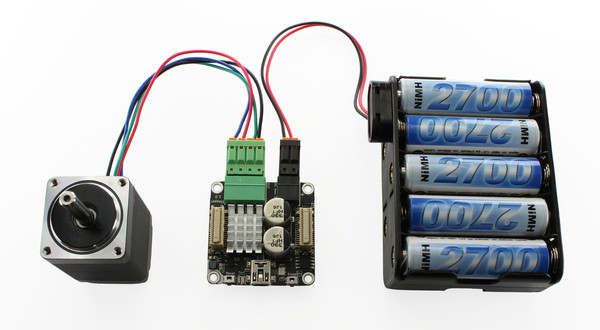

photron Posted September 16, 2015 at 09:33 AM Posted September 16, 2015 at 09:33 AM Das rot-schwarze Kabel ist für die Stromversorgung des Schrittmotors. Es ist am schwarzen Anschluss des Stepper Bricks angeschlossen. Der Schrittmotor wird nicht über USB versorgt. Ups, das haben wir wohl im Blogpost unterschlagen. Parmaster, du meinst das schwarze Kabel mehr links im Bild, dass geht zur Kamera. Quote
Phantom Posted September 16, 2015 at 09:47 AM Author Posted September 16, 2015 at 09:47 AM Welche Stromversorgung ist im Video dargestellt? Sicherlich nicht wie auf dem Bild mit Batterien? Quote
borg Posted September 16, 2015 at 10:04 AM Posted September 16, 2015 at 10:04 AM Für das Video haben wir ein Labornetzteil genutzt. Quote
Phantom Posted September 17, 2015 at 07:12 PM Author Posted September 17, 2015 at 07:12 PM Habe jetzt zum Testen (mit Brick Viewer) ein Schrittmotor (42BYGHW811, Stromaufnahme: 2,5 A; Nennspannung: 3,1 V) am Stepper Brick angeschlossen. Daran hängt noch ein 5V Netzteil dran. Über Brick Viewer wird External Voltage angezeigt, nur macht der Motor kein Murks. LED blinkt Blau. Sind wirklich 8V als minimale Eingangsspannung nötig? Quote
borg Posted September 18, 2015 at 06:00 AM Posted September 18, 2015 at 06:00 AM Minimale Eingangsspannung ist 8V, ich würde 24V oder mehr empfehlen. Quote
Phantom Posted September 18, 2015 at 08:41 AM Author Posted September 18, 2015 at 08:41 AM Habe jetzt ein anderes Netzteil 12V angeschlossen und positive Tests erzielt. Motor dreht sich. Quote
