IO-4 als Schalter


tfRookie

Recommended Posts

Hallo,



ich bin mir da nicht ganz sicher, aber ich denke du musst in deiner Schaltung auf den maximal fließenden Strom achten. Ich glaube mit dem I0-4 wird das grundsätzlich nicht sehr praktikabel sein. Ich würde sonst das Industrial Quad Relay empfehlen. Es hat vier Schalter und kann jeweils bis zu 30V mit 1,2A schalten. http://www.tinkerforge.com/de/doc/Hardware/Bricklets/Industrial_Quad_Relay.html.



Aber vielleicht sollte dies noch einmal einer bestätigen oder korrigieren.



Viele Grüße

Unex

Link zu diesem Kommentar
Share on other sites

Ja korrekt, IO4: max.Strom am Ausgang = 6mA; beide Bricklets hatte ich z.B. für Hochstrom-LEDs verwendet. Beim IO4 musste ich aber jeweils einen Halbleiter-Relay vorschalten sowas z.B.

https://www.conrad.de/de/photomos-relais-aqy-eh-serie-panasonic-aqy212gh-pole-4-pin-1-schliesser-60-v-dcac-1100-ma-504873.html?sc.ref=Product%20Details

Zusätzlich braucht man natürlich die Versorgungsspannung. Es wäre natürlich wesentlich praktischer, d.h. weniger Lötaufwand und Verkabelung, wenn die Logik und Betriebsspannung aus dem Stack gezogen werden könnte.

Link zu diesem Kommentar
Share on other sites

Hallo,



dann lag ich ja nicht ganz falsch, sehr gut :)

Wenn tfRookie den Stromkreis auch aus dem Stapel mit versorgen möchte, könnte die Step Down Power Supply mit den 5V ja evtl. weiterhelfen. http://www.tinkerforge.com/de/doc/Hardware/Power_Supplies/Step_Down.html.

Hier könnten bis zu 3 A fließen, begrenzt wäre es eher durch das Industrial Quad Relay, da hier max. 1,2 A fließen dürfen.



Nic, in deiner Variante wäre der max. Strom bei 1,1 A wenn ich es richtig verstehe oder? Durch die Halbleiter?



tfRookie, was hast du denn alles in der Schaltung drin? Kennst du hier die Ströme?



Grüße

Unex

Link zu diesem Kommentar
Share on other sites

Moin.



Relais für 3,3V



4,5V-Typen (lt. Datenblatt ab 3,38V) geht (!), benutze ich auch teilweise

bei Reichelt (www.reichelt.de)

Fujitsu-Typen :

FTR-B3CA4,5Z (Print Montage)

FTR-B3SA-4,5V (SMD Montage)

FTR-B4CA-4,5V (Print Montage)

FTR-B4GA-4,5V (SMD Montage)



Songle - 3V-Relais : SDR-03VDC-SL-C (Print Montage) 1 Wechsler 10A

--> diese "Dinger" findet man oft bei ebay - es sind die gleichen, oder mind.

baugleich mit den Relais, die auf den "Arduino"-Relais-Platinen (4*Um od. 8*Um)

verbaut sind.



Finder : Finder 36.11.9.003.4011 (3V, 1 Umschaltkontakt, 10A)

gibt's bei ebay :http://www.ebay.de/itm/Finder-36-11-9-003-4011-Relais-3V-DC-1xUM-10A-25R-250V-AC-Relay-Print-855032-/361374188586?hash=item542394842a:g:K1oAAOSwTapV3ara --> Schuro Elektronik



...



bei rs-online (de.rs-online.com) findet man unter bistabile Relais -

und Filter auf 3VDC --> 26 Typen

http://de.rs-online.com/web/c/relais/universalrelais/monostabile-relais/#esid=4294956720&applied-dimensions=4294209211



bei Conrad : https://www.conrad.de/de/Search.html?search=relais&filterNennspannung+Spule=3+V%2FDC



ebay (Takamisawa 3,3V Kleinrelais, 2*Um, 7€ 10St.) : http://www.ebay.de/itm/Takamisawa-Relais-10-Stuck-/181984695598?hash=item2a5f22152e:g:NgUAAOSwFqJWjt2K



bei den Spulenströmen muss man allerdings in's Datenblatt sehen, da 6mA am Ausgang des IO4 nicht gerade viel ist.

Bei den meisten Relais muss dann wohl noch ein Transistor als Stromverstärker dazwischen - funktioniert bei den 3-V bzw. 3,3V-Typen problemlos.


Link zu diesem Kommentar
Share on other sites

. . .bzw. 50mA bei 3V, also für den IO4 zu viel ?



ja, definitiv zu viel - die Takamisawa (von ebay) kann man gut am IO16 ohne Transistor betreiben, für die meisten anderen (und in jedem Fall beim IO4) gilt, einen Transistor dazwischen schalten.

Damit reduziert sich die Spannung am Relais zwar um ca. 0,6V --> 2,7V für die Spule, es reicht aber allemal, um die Relais sicher zu schalten.

Die angegebenen Transistoren (Skizze im Anhang von Post acht) kosten wenige Cent.

Der hfe (Stromverstärkungsfaktor) dieser Transistoren reicht von 150 bis 500 :

damit müssen bei einem Spulenstrom von z.B. 50mA und einem hfe von 150 nur ca. 350µA in die Basis "gepumpt" werden.



Alternative :



ebay : http://www.ebay.de/itm/281353505918?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

und : http://www.ebay.de/itm/271513577525?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

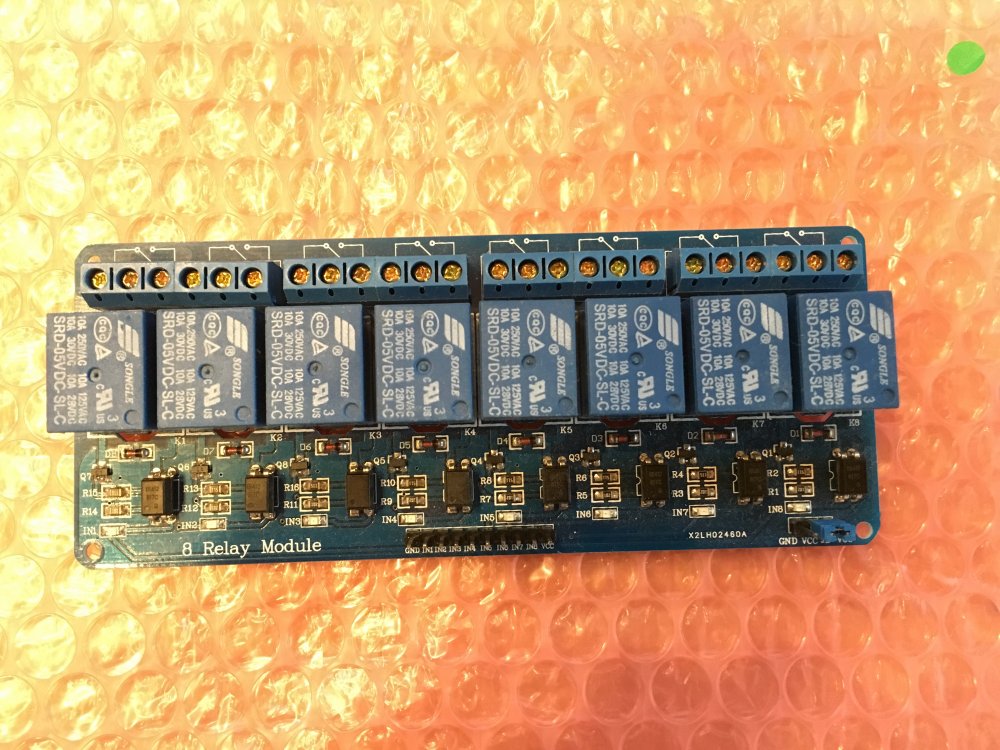

4 bzw. 8 Relais fertig montiert, Steuerstrom ca. 4mA für 7,10€ und 11,56€

--> anklemmen und fertig.

Es gibt auch 1 bzw. 2-Kanalige Platinen.

Versorgungsspannung ist mit 5V angegeben, bei mir laufen diese Platinen auch

mit 3,3 V - habe derzeit 5 solcher Platinen im Einsatz.

Schaltstrom : 10A, je ein Umschaltkontakt

Link zu diesem Kommentar
Share on other sites

Prima, sehr ausführliche Beiträge, da frage ich mich als Elektronik-Laie ::) nur noch, wie ich den Transistor exakt am IO4 Pin anschließe, im Bild in Post #8 bin ich nicht ganz sicher: c geht an den 3.3v out, b ist der dig.Pin am IO4, e geht ans Relais und mit 0VDC/gnd ist der gnd vom dig.Pin gemeint? Die Sperr-Diode ist nur zur Absicherung damit kein Strom zurückfließt.

Link zu diesem Kommentar
Share on other sites

jo, gnd bzw. 0VDC ist die Verbindung zum IO4-GND oder auch zur Spannungsversorgung - falls ein Step-Down Power Supply benutzt wird.



Montage des Transistors : hier gibt's viele Möglichkeiten :

wenn es nur ein Relais sein soll, kann man den Transistor auf das Relais kleben, die Lötverbindungen (Kabel-Transistor) können mit Schrumpfschläuchen isoliert werden.

Eine andere Möglichkeit wäre, eine Streifenrasterplatine (Rastermaß 2,54mm) auf die Größe des IO-4 zuschneiden, mit Bohrungen zu versehen und mit dem erhältlichen Montagematerial zu verschrauben. Auf der Streifenrasterplatine

kann dann montiert werden.

Ich werde morgen mal ein Muster fertigen und die Photos hochladen.

Link zu diesem Kommentar
Share on other sites

o.k. - hab's gleich gemacht . . .

es ist eine Streifenrasterplatine mit 35 * 35 mm,

Bohrungsmaß : 30*30 mm je Ø3,5mm

das Raster beträgt 2,54mm, so dass die 30mm nicht genau passen

--> es sind genau 30,48mm.

Man kann die Bohrungen etwas größer als 3mm Bohren (Ø3,5mm), dann passt es mit

Bohrungsmaßen vom IO4 zusammen.

Ich habe in der Mitte der Platine nur den Transistor aufgelötet, links und rechts davon je eine Anschlußklemme (kostet ca. 70Ct das Stück) - somit können

Anschlusskabel und Diode bequem in den Klemmen verschraubt werden.

"NC" ist ein von links nach rechts durchkontaktierter, unbenutzter Kontakt :

kann z.B. für GND benutzt werden.

Die Anschlussbelegung der Klemmen ist im Anhang "ds2.jpg" bezeichnet, die Anschlussbezeichnungen gelten für beide Seiten.

. . . soll nur ein Beispiel sein . . .



Zu den Schaltungen im Anhang :

"rs1" : das Relais schaltet bei Logisch 1 am IO4

"rs2" : das Relais schaltet bei Logisch 0 am IO4








Link zu diesem Kommentar
