poohnet Geschrieben February 4, 2021 at 11:38 Share Geschrieben February 4, 2021 at 11:38 Hallo, ist es möglich, den WARP Charger Pro mit einem SDM630 Modbus-Zähler (anstelle des SDM72D) zu bestellen bzw. könnte der WARP Charger Smart auch mit einem (bereits vorhandenen) SDM630 kommunizieren? Ein Vorteil wäre dann u. a. ja auch, dass nicht ständig alle drei Phasen anliegen müssen, auch wenn nur einphasig geladen wird. Vielen Dank und Gruß Thomas Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben February 5, 2021 at 15:18 Share Geschrieben February 5, 2021 at 15:18 Moin, On 2/4/2021 at 12:38 PM, poohnet said: ist es möglich, den WARP Charger Pro mit einem SDM630 Modbus-Zähler (anstelle des SDM72D) zu bestellen Stand jetzt nicht. Ob das künftig kommen wird weiß ich nicht, aber dann würden wir noch mehr Varianten fahren als jetzt schon. Ich halte das deshalb zumindest kurzfristig für eher unwahrscheinlich. On 2/4/2021 at 12:38 PM, poohnet said: könnte der WARP Charger Smart auch mit einem (bereits vorhandenen) SDM630 kommunizieren? Das habe ich gerade getestet, das sollte funktionieren. Du brauchst dann aber noch ein RS485-Bricklet und musst die ganze Verkabelung in der Box ändern. Offiziell unterstützt wird das von uns nicht. Die Modbus-Register der Zähler (zumindest die, die die Wallbox ausliest) scheinen kompatibel zu sein. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben February 5, 2021 at 18:26 Autor Share Geschrieben February 5, 2021 at 18:26 n‘ Abend, besten Dank für die Rückmeldung, das hatte ich gehofft. Mein Plan wäre, den in der Verteilung vorhandenen SDM630 für die Wallbox zu verwenden und parallel zum Strom- auch ein CAT-Kabel für das RS485-Bricklet zu verlegen. Was müsste denn an der Verkabelung der Box geändert werden? Oder bezog sich die Aussage auf den Einbau des SDM630 in die Box? Vielen Dank 🙂 Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben February 8, 2021 at 09:46 Share Geschrieben February 8, 2021 at 09:46 On 2/5/2021 at 7:26 PM, poohnet said: Oder bezog sich die Aussage auf den Einbau des SDM630 in die Box? Ja tat es. On 2/5/2021 at 7:26 PM, poohnet said: Mein Plan wäre, den in der Verteilung vorhandenen SDM630 für die Wallbox zu verwenden und parallel zum Strom- auch ein CAT-Kabel für das RS485-Bricklet zu verlegen. Das sollte funktionieren. Du musst dann nur das RS485-Bricklet und das CAT-Kabel in die Box bauen. Die Smart (also ohne eigenen Zähler) hat aber keine Befestigungslöcher für das Bricklet. Falls du eine Box bestellst könnte man da aber eventuell was machen ;) Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Docmac Geschrieben February 8, 2021 at 19:10 Share Geschrieben February 8, 2021 at 19:10 Hallo rtrbt, ich habe am Wochenende eine Smart bestellt (weil die Problematik mit PV Überschussladen und 1/3phasigen Betrieb des SDM72D). Wenn das mit dem externen SDM630 und dem RS485 Brick geht wäre das für mich auch interessant. Was meinst Du mit "...könnte man da aber eventuell was machen"? Pro Gehäuse verwenden oder entsprechend Löcher für das RS485 vorbohren lassen? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben February 9, 2021 at 17:19 Autor Share Geschrieben February 9, 2021 at 17:19 Die Frage wollte ich gerade auch stellen, insbesondere wie das dann mit der Bestellung funktioniert 🙃 Am einfachsten wäre es doch, wenn man die Pro bestellt und ihr den SDM72D weglasst, oder? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben February 10, 2021 at 11:18 Share Geschrieben February 10, 2021 at 11:18 Wir bieten ja absichtlich das modulare Konzept, damit so welche Dinge möglich sind. Allerdings können wir nicht alle erdenklichen "Mods" ab Werk liefern. Das heißt wenn ihr noch weitere Löcher im Gehäuse benötigt, dann müsstet ihr die selbst bohren. Was wir euch aber anbieten können ist, dass wir euch gelaserte Abdeckplatten bieten die für die Smart Wallbox sind (ohne Zählerausschnitt) aber die dennoch die Befestigungslöcher für das RS485 Bricklet bieten. Schreibt uns dazu bitte per Mail an. Habt aber bitte Verständnis dafür, dass wir aktuell zusehen alle 5m Wallboxen den Kunden zuzuschicken. Das heißt wir benötigen dafür dann etwas Zeit. VG Bastian 1 Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben March 28, 2021 at 14:19 Autor Share Geschrieben March 28, 2021 at 14:19 Hallo batti, da mein WARP-Charger Smart bald ankommen sollte, habe ich mich in den letzten Wochen schon mal etwas mit dem Quellcode der Software beschäftigt. Wenn ich das richtig sehe, dann wird die RS485/ Modbus-Verbindung zum Zähler (zumindest aktuell) ja nur für das Webinterface benötigt, oder? Weitere Steuerungsmöglichkeiten habe ich zumindest nicht gefunden und die angesprochenen Modbus-Register sind sehr überschaubar. Hintergrund: Ich hatte ja ursprünglich geplant, meinen bereits in der UV verhandenen SDM630 für die Wallbox zu verwenden und ein separates Netzwerkkabel zwischen Zähler und Bricklet zu verlegen. Da ich den RS485-Bus aber sowieso bereits auf Modbus-TCP „konvertiere“ (über einen ESP32-Mini mit eModbus-Library), könnte ich diese Bibliothek doch auch in die WARP-Firmware einbauen und die relevanten Stellen beim direkten Zugriff auf das Bricklet durch entsprechende eModbus-Calls ersetzen, sodass eine vollständig drahtlose Kommunikation stattfindet. Was haltet ihr davon? Spricht da aus eurer Sicht etwas dagegen (außer vielleicht, dass ich diese Anpassung mit jeder neuen Firmware-Version erneut machen müsste)? Vielen Dank & Gruß Thomas Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben April 12, 2021 at 07:54 Share Geschrieben April 12, 2021 at 07:54 Moin, Sorry für die späte Antwort, war im Urlaub. On 3/28/2021 at 4:19 PM, poohnet said: Wenn ich das richtig sehe, dann wird die RS485/ Modbus-Verbindung zum Zähler (zumindest aktuell) ja nur für das Webinterface benötigt, oder? Benötigt wird die Verbindung garnicht. Wenn das RS485-Bricklet nicht gefunden wird, deaktiviert das Webinterface den entsprechenden Teil der Oberfläche. On 3/28/2021 at 4:19 PM, poohnet said: Was haltet ihr davon? Spricht da aus eurer Sicht etwas dagegen (außer vielleicht, dass ich diese Anpassung mit jeder neuen Firmware-Version erneut machen müsste)? Prinzipiell sollte dein Plan funktionieren. Die eModbus-Bibliothek sollte sich gut in die Firmware einfügen, PlatformIO und AsyncTCP benutzen wir auch. Wenn du dir das sdm72dm-Modul aus der Firmware umschreibst und die API einhältst (also sowohl die des Moduls, als auch die "nach außen", meter/state und so) sollte das funktionieren. Die interne API zwischen den Modulen ist Stand jetzt nicht stabil, aber ich erwarte da keine größeren Änderungen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben April 12, 2021 at 10:36 Autor Share Geschrieben April 12, 2021 at 10:36 Moin, kein Problem, besten Dank für die Rückmeldung. Da mein WARP Charger letzte Woche auch angekommen ist, probiere ich das mal aus 😀 Ich nehme an, dass man nach dem Build die "warp_firmware_xxx_merged.bin" flashen muss, oder? Gruß Thomas Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben April 12, 2021 at 11:26 Share Geschrieben April 12, 2021 at 11:26 50 minutes ago, poohnet said: Ich nehme an, dass man nach dem Build die "warp_firmware_xxx_merged.bin" flashen muss, oder? Stimmt. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben April 14, 2021 at 14:42 Autor Share Geschrieben April 14, 2021 at 14:42 Das funktioniert! Ist aktuell zwar alles noch etwas experimentell, aber grundsätzlich kann ich per Modbus TCP auf den SDM 630 zugreifen 😀 Ich muss sagen, eure Codestruktur gefällt mir sehr gut und macht Erweiterungen wirklich einfach... 👍 2 Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben April 15, 2021 at 07:01 Share Geschrieben April 15, 2021 at 07:01 Coole Sache :) Zwei Fragen dazu: Hast du die Stromverbrauchswerte irgendwo vertauscht oder einen komischen Zähler? Mich wundert gerade, dass der zurücksetzbare Stromverbrauch (lies: energy_rel btw. Register 389) höher ist als der nicht zurücksetzbare (lies: energy_abs bzw. Register 73). Das bringt keinen um, ist mir nur aufgefallen. Das die Live-Ansicht so "lang" ist liegt daran, dass du weniger oft abfragst? Oder hast du dir mehr Live-Historie gegönnt? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

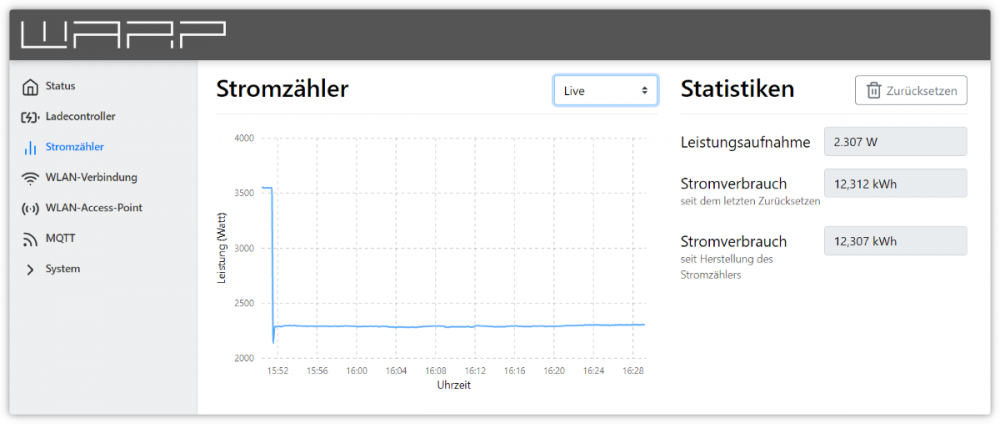

poohnet Geschrieben April 15, 2021 at 08:48 Autor Share Geschrieben April 15, 2021 at 08:48 Quote Coole Sache :) Danke für die Blumen :-) Quote Hast du die Stromverbrauchswerte irgendwo vertauscht oder einen komischen Zähler? Mich wundert gerade, dass der zurücksetzbare Stromverbrauch (lies: energy_rel btw. Register 389) höher ist als der nicht zurücksetzbare (lies: energy_abs bzw. Register 73). Nein, das hängt am Anfrageintervall bzw. der Art und Weise, wie ich die Modbus-Register auslese und in die "Config"-Objekte übernehme. Mal wird der eine, mal der andere Wert aktualisiert. Ist z. Z. halt alles noch etwas "gepfuscht" 😇 Leider scheint sich der Verbrauch beim SDM 630 v2 nicht zurücksetzen zu lassen, jedenfalls setzt das Holding-Register 461457 nur diverse Maximalwerte zurück. Quote Das die Live-Ansicht so "lang" ist liegt daran, dass du weniger oft abfragst? Oder hast du dir mehr Live-Historie gegönnt? Dass die Live-Ansicht immer länger wird, ist mir auch schon aufgefallen. Das ist eigentlich nicht beabsichtigt und ist (wahrscheinlich) ebenfalls der aktuellen Abfrageart geschuldet. Allerdings habe ich ja auch keinen echten Vergleich, was da bei einem "richtigen" WARP-Charger Pro angezeigt wird. Leider war die Integration der eModbus-Library dann doch nicht ganz so einfach, da die Callbacks über Function-Pointer abgebildet werden. Diese musste ich erstmal durch std::function ersetzen, um in "sdm72dm.cpp" mit Lambdas arbeiten zu können... Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Docmac Geschrieben April 24, 2021 at 17:03 Share Geschrieben April 24, 2021 at 17:03 So ich habe jetzt alles verdrahtet und angeschlossen. Leider habe ich nirgends gefunden welche Modbus Verbindungseinstellungen ich am meinem vorgelagerten SDM630 einstellen muss. Sind die Standardeinstellungen des SDM630 korrekt oder was muss dort eingestellt werden damit das RS485 Bricklet mit der SDM630 kommuniziert. Da ich kein e-Auto zum Testen da habe ich dann aber vermutlich immer noch nicht viel sehen (ausser ev. eine Null-Linie ;-)) aber zumindest müsste das dann ja im Stromzählerbereich der Warp graphisch dargestellt werden?! Danke schon mal im Voraus. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
poohnet Geschrieben April 26, 2021 at 09:58 Autor Share Geschrieben April 26, 2021 at 09:58 Hallo Docmac, ich greife zwar über Modbus TCP auf den SDM630 zu, im Originalcode sind aber die folgenden Parameter hinterlegt: Modbus-Id 1 9600 Baud 1 Stopbit No parity Gruß Thomas Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
rtrbt Geschrieben April 26, 2021 at 13:05 Share Geschrieben April 26, 2021 at 13:05 Mit den Einstellungen sollte es klappen, ja. On 4/24/2021 at 7:03 PM, Docmac said: Da ich kein e-Auto zum Testen da habe ich dann aber vermutlich immer noch nicht viel sehen (ausser ev. eine Null-Linie ;-)) aber zumindest müsste das dann ja im Stromzählerbereich der Warp graphisch dargestellt werden?! Ja sollte sie. Die Wallbox unterscheidet (inzwischen) zwischen nicht empfangenen Werten und 0 W. Du kannst dann entweder die Graphen ansehen, oder unter [wallbox-ip]/meter/state und /meter/live die Rohdaten auslesen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Hoich Geschrieben May 5, 2021 at 05:39 Share Geschrieben May 5, 2021 at 05:39 Hallo miteinander, der Warp Charger interessiert mich nun auch so langsam - und ich muss für meinen Energieversorger ein Lastmanagement nachweisen. Okay, das machenich wohl via EVCC, aber mit dem SDM72 bekommt man nicht die Leistung per Phase, oder? Ich denke ich würde dann eher in Richtung SDM630 (oder ein anderer wie der Bernecker MPM3PM) tendieren, da ich ja nur so die Last auf jeder Phase erkennen kann (und Autos ja nicht alle 3-phasig gleichmäßig Strom ziehen). Daher pauschal mal eine Stimme für einen alternativen Zähler :) Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Docmac Geschrieben May 8, 2021 at 07:13 Share Geschrieben May 8, 2021 at 07:13 Hallo Hoich, ja der SDM72 kann keine Einzelleistung jeder Phase messen. Was aber eigentlich gehen müsste, ist wenn er 3 phasig versorgt wird aber am Ausgang nur über eine Phase Leistung abgenommen wird diese Leistung als Gesamtleistung anzuzeigen. So zumindest mein Verständnis der Betriebsanleitung des SDM72. @all: Leider zeigt mein SDM aktuell über RS485 immer noch kein Ladekurvendiagramm (also keine blaue Linie; auch nicht mit 0W) in der Web Applikation an. Die RS485 Einstellungen entsprechen den oben erwähnten Werte (Einstellung zum Stoppbit kann ich aber am SDM nirgends finden) Ich denke, das liegt wohl an der aktuell fehlenden Terminierung der RS485 Verbindung ?! Soweit ich gelesen habe muss man auf beiden Seiten mit extra 120Ohm terminieren. Oder ist die Terminierung im SDM630/72 und/oder im RS485 Bricklet bereits verbaut? Weiters habe ich gefunden, dass teils noch zusätzlich zwischen A und +5V und B und GND noch 390Ohm geklemmt werden sollten. Da beim SDM und RS485 aber keine 5V Klemme vorhanden ist, nehme ich an dass das hier nicht notwendig ist. Es ist ja auch nur ein zwei Teilnehmerstrang. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Docmac Geschrieben July 3, 2021 at 16:34 Share Geschrieben July 3, 2021 at 16:34 So, habe weiter (ohne e-Auto) getestet... Mit beidseitig 120Ohm terminiertem RS485 wird zwar weiterhin der Leistungsgraph in der Web Application Status Übersicht und im Stromzählerunterpunkt eingeblendet - aber im Leerlauf der Box (also ohne angestecktem Auto) wird kein Trendchart (blaue Linie bei 0W) bei z.B. Live Modus angezeigt. Kann ev. jemand mal nachschauen ob ohne angestecktem Auto bei einer Warp Pro ein blauer 0W Trendgraph in der Web Application angezeigt wird oder nicht? Dann ist hoffenlich klarer ob ich noch irgendwo in meiner HW Verdrahtung (RS485 Bricklet, RS485 Kabel & Abschirmung, Terminierung) oder am SDM Energiezähler einen Fehler habe oder das Ganze nur dann geht wenn wirklich Leistung vom Energiemeter gemessen wird (ev. sendet der ja nichts wenn 0W anliegt? Gruss Markus Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Docmac Geschrieben July 15, 2021 at 14:25 Share Geschrieben July 15, 2021 at 14:25 Habe den Fehler gefunden: Ich habe statt der internen Terminierung des RS485 Bricklets, selbst einen 120 Ohm Widerstand parallel an die Brickleteingang geklemmt (das hätte ev. auch noch funktioniert) aber das Hauptproblem war, ich hatte die DIP switches am Bricklet noch auf Vollduplex stehen, aber keine weitere Teilnehmer angeschlossen. Nachdem ich jetzt auf Halbduplex und interne 120Ohm Terminierung umgestellt habe geht es jetzt und mir wird auch ein Trendgraph min 1~2W im Idle angezeigt. 1 Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
