pluto

Kann man die einfach übereinander tun? Ich habe mir jetzt was aus Lego Gebastelt. Das war das einfachste...

Ich habe ein 10 Port USB HUB an den Raspberry PI angeschlossen. Das Netzteil von diesen HUB liefert 3 Ampere und an den USB Hub habe ich eine USB Sound Karte Angeschlossen, ein USB Karten Reader, eine USB Tastertur, und hin und wieder ein Masterbrick. Außerdem sind da nach einige USB Fehrnbedinungen angeschlossen...und zwischen durch eine USB Maus.... Und über den USB Hub wird auch der PI versorgt, somit habe ich NUR ein Netzteil. Was doch Vorteile hat. Der PI ist zwar im Moment aus, aber der lief so einige Zeit durch, keine Probleme gehabt.

Sehen eigentlich alle ganz gut aus, nur beim LCD Gehäuse habe ich eine Sache: Nett wäre, wenn man das LCD neigen könnten, dann kann man die Schrift vom LCD auch von weiter Weg gut lesen. Wisst ihr was ich meine? Und zwar so weit neigen, dass man noch an die Buttons ran kommt.

Wie war es noch gleich: Was ist besser: Ein Apfel oder eine Birne? Ich bin für Orangen *G* Daher: Warum nicht gleich Pascal nehmen? Oder es noch "besser" machen, Der MasterBrick bzw. ein extra Brick könnte es dafür geben, führt einen eigenen Binären Code aus. Binären code kann man in jeder Sprache erzeugen(denke ich mal). Übersehe ich was? Das würde sogar zur euren Jetzigen Konzept passen... Ich weiß nicht in wie weit die Code Generatoren angepasst werden müssen. Was haltet ihr davon? So könnte man die API'S entsprechend einfach erweitert um die Möglichkeit den Code direkt auf die Hardware zu bringen. Ich denke aber auch, die Art und weise wie die Programmierung aussieht ist Wichtiger Punkt. Wurde darüber schon gesprochen? (Ein einfaches Ja/Nein genügt mir) Ich habe den Thread nicht von Anfang an Verfolgt(leider). z.b. was genau kann man Programmieren bzw. was soll man Programmieren können z.. stelle ich mir am IO16 Brick ein Schalter vor, der eine LED an und ausmacht. Oder ich könnte mir ein LCD Vorstellen, wo direkt Sensor Werte angezeigt werden. Natürlich wird schnell die Frage aufkommen: Wie könnten die Sensor Werte abgespeichert werden? Am besten auf eine SD Karte *G*. Da könnte es ein extra Brick für geben, was meint ihr? Ach ja, wenn wir schon mal dabei sind: Ein Takt Geber wäre eine Einfache Sache, um zum Beispiel zu sagen: Speichere jetzt alle 10 Minuten die Temperatur oder schalte die LED alle 2 Sekunden aus oder so oder auch für das Auswerten von Fernbedinungs Signalen. Wäre ein Takt Geber sehr Praktisch. Vielleicht könnte man das in ein extra Zweig auslagern.

Ich habe versucht mit dem Analog In, Signale von einer Infrarot Fernbeiding zu messen. Problem: Die Hardware ist einfach zu Langsam. Die Signale kommen(laut dem Internet) in unter 10 ms rein. Ich denke, beim IO-4 Brick wird es ganz ähnlich sein. Bis jetzt habe ich den Tests noch nicht am IO-16 Brick wiederholt, vielleicht klappt es da. Aber auch bei anderen Gelegenheiten, zum Beispiel wollte ich mit dem Analog In und dem Analog Out Morsen, dass ging auch nicht wirklich. Das Prinzip ging zwar, aber ich konnte gerade mal 5 Zeichen in ca 1,5 Sekunden übermitteln.... Ich habe ein Leser-Pointer verwenden und eine Solapannel, aus dem Taschen Rechner, ich dachte, wird es liegen. Im Internet, hat einer die Signale sogar verlängert, wie das auch immer gehen mag.

Die Frage ist, wie kann man das Problem im Nachhinein lösen? Geht das überhaupt? Kann man das Problem von vornherein vermeiden? Vielleicht andere Stecker? Zum Beispiel ist mir beim Entferungs Sensor aufgefallen, die Verbindung sieht auch sehr empfindlich oder täuscht das? Das ist ja nur angelötet... Aber das könnte in einem neuen Thread rein, wo es um die Frage geht: Bricks Robuster machen.

Hast du das Problem inzwischen lösen können? Oder ist die Ursache noch nicht 100% klar?

Der Fehler war schon da, bevor du die Bricks zusammengesteckt hast? Wenn die Kabelverbindung nicht 100%ig ist, verhalten sich die Bricks eigenartig bzw. anders als erwartet. Das hatte ich auch mal: Der letzte Button wurde nicht erkannt, der Grund: Der Kabel war nicht richtig drin. Könnte man das nicht abfragen bzw. prüfen? Ich meine jetzt auf der Hardware Seite.

Du könntest auch einfach ein langes USB Kabel nehmen. Ich habe bei mir ein 10 Meter langes USB Kabel im Einsatz. Zwar nicht mit dem "Distance IR Bricklet" aber mit dem LCD. Müsste ich mal ausprobieren, ob es geht. Dann müsstest du nur ein MasterBrick haben, wo du das USB Kabel anschlissen kannst.

Ich habe zwei neue Ideen, wie es gehen könnte. Die Eine Idee ist sogar sehr sehr einfach und die werde ich wohl auch umsetzten. Idee1: Ich löte die Audio Ziele einfach an den Datenbus fest dran, also ohne Transistoren oder Relays oder sonst was. Zwischen den Audio Quellen, kommt ein Relay. Nun könnte ich zum einen per Software das Relay Schalten. Ich dachte da an das Dual Realy von Tinkerforge. Würde das damit gehen? Problem ist ja, ich habe einmal Links und Rechsts und einmal die Masse. Ich nehme an, ich bräuchte zwei Relays? Dann würde es so aussehen: Wenn ich über den PI Musik Höre, schaltet die Software das um, wenn ich die Musik Pausiere, wird Automatisch auf dem PC umgeschaltet. Fertig. Nachteil ist: Der PI muss dazu immer an sein. Oder ich muss es dann an den PC hängen. Was aber auch wieder umständlich wäre/ist. Idee 2: Ich mache es noch einfacher: Ich lötet die Quellen getrennt von einander an den Datenbus. Die Audio Ziele kommt direkt ran. So müsste ich nichts schalten(wozu auch?) und der PI muss nicht immer an sein. Es dürfte überhaupt nichts aus machen, wenn der PI aus ist. Ob es so geht weiß ich nicht... Aber eigentlich bräuchte ich kein Audio Umschalter, sondern ein Audio Verteiler, wenn ich es mir richtig überlege.

Nun Falschrum geht auch nicht, aber zu locker.

Hast du die Bricks direkt an die USB-Anschluss vom PI angeschlossen? Der PI hat EINE sehr schlechte Stromversorgung. Ich habe den MasterBrick nicht direkt an den PI angeschlossen sondern an einem Aktiven USB Hub. Einmal habe ich vergessen, die Stromversorgung vom USB Hub anzuschließen, der Text vom LCD war nicht mehr weiß sondern Grau. Dabei ziehen die Bricks kaum Strom. Ich habe jetzt auch nur ein LCD angeschlossen an den MasterBrick. Ich müsste das mal mit weiteren Bricks Probieren.

Sind alle Kabel richtig angeschlossen, also richtig drin?

Welche Version hast du, vom LCD und MasterBrick? Ich habe es jetzt auch nur mit LCD 1.1 und 1.2 Probiert und dem MasterBrick 2.0. Ob das auch mit dem MasterBrick 1.0 geht, habe ich noch nicht getestet.

Ich hab es mir angeschaut, hat jedoch ein Anschluss zu Wenig. Dann müsste man zwei zusammen schlissen bzw einfach zwei an den IO16 An schlissen. Wäre eine Idee. Ich werde das ganze mit Hilfe eines Bekannten Umsetzten. Der Bekannte meinte, dass gleiche was wir auch schon gemeint habe: Mit der Hilfe von Transistoren lässt es sich NICHT umsetzten, da Brummen wird. Nun, ich habe ein SEHR SEHR Genaues Bild davon, wie ICH es mir vorstelle und wie es gehen könnte. Habt ihr mein Bild im ersten Beitrag gesehen? Das müsste ich jetzt eigentlich noch mal erweiterten, weil ich ja die Bezeichnungen der Beine kenne.

Neue Informationen: Nach langem Suchen im Internet habe ich doch wirklich, die Informationen gefunden, die ich auch gesucht habe. Nun weiß ich, dass ein Transistor ein Kollektor, Ein Emitter und eine Basis hat. Die Basis ist der Steuerstrom. Wenn da eine Spannung von 0,4 bis 0.7 Volt angelegt wird, schaltet der Transistor. Ich weiß nun auch, ich muss an die Basis vom Transistor ein 1K Widerstand anschließen. Ohne die Genaue Stromstärke vom IO16 Brick zu kennen. Ich nehme aber an, dass dürften so um die 500 mA sein oder so ähnlich. Soweit so gut. Ein Problem ist jetzt noch: Aus den vielen Video Tutorials und den Beschreibungen zum Transistor die ich mir angesehen habe. schließe ich: Der Steuerstrom von 0.4 Volt, geht an den zu Schalteten Strom über. Das könnte Eventuell ein Brummen oder was ähnliches erzeugen. Die Frage ist jetzt: Passiert das wirklich und wie, viel Ampere geht über so ein Audio Kabel. Ein Spannendes Thema. Schade das man die Audio Kabel nicht direkt an den IO16 Anschließen kann. Wäre das nicht noch eine Sinnvolle Erweiterung für den IO16 Brick? Wenn man die Spannung ganz abschalten könnte? Weil der IO16 Brick liefert mir ja entweder 3,3 Volt oder 5 Volt. Aber 0 Volt nicht. Geht es vielleicht noch einfacher? Ich könnte das auch direkt an den Raspberry PI machen. Aber das ist mir zu Riskant. Da die Steckleiste direkt an den Prozessor vom PI angeschlossen ist. Dann müsste man wieder Dioden und Widerstände da zwischen schalten. Habt ihr noch irgendwelche Vorschläge? Oder Hinweise oder der gleichen? Im Moment Informiere ich mich nur über das Thema. Sobald ALLE Fragen geklärt sind, werde ich mir die nötigen Dinge kaufen.

Warum? Hast du mein Bild gesehen, was ich im ersten Beitrag hinzugefügt habe? Für mich reichen drei Beine komplett, wenn es denn so geht. Das ist eine weitere Frage. Hat damit jemand schon Erfahrung gemacht? Direkt werden sie ja nicht zusammengeklempt. Eher indirekt. Sondern? Was genau meinst du jetzt? Ich glaube ein Relai ist das Falsche Bauteil... Aber Privat Person? Gut, ich hole hin und wieder mein Brötchen mit dem Lastenfahrad, Nicht, weil ich so viele Brötchen kaufe, sondern weil ich Morgens Zeitungen Verteile und es gerade Dabei habe *G*

Es sind Stereo Quellen. Einmal der PI und einmal mein PC. Ich Wette es gibt Leute, die das bestimmt machen... Ich werde es über Transistoren machen. Das dürfte wohl das einfachste sein. Ich muss nur noch herrausfinden, wie ich die als Schalter Verwenden kann und was für Transistoren für mich in Frage kommen. Dann verbinde ich das mit dem IO16 und Fertig. Einfacher geht es doch fast gar nicht mehr? Alles anders ist mir zu kompliziert und zu unbestimmt. Jedenfalls im Moment. Es sei denn, jemand hat noch einen besseren Vorschlag zu machen.

Das habe ich bemerkt. Ich habe mir verschiedene Datenblätter angesehen. Obwohl ich nicht viel verstehe von dem Thema, denke ich, dürften die meisten IC ausscheiden. Also mache ich es doch lieber mit Transistoren. Da muss ich nur noch herrausfinden, wie ich die als Schalter nutzen kann und welche ich mir kaufen kann. Damit kann ich es mir jedoch vorstellen, wenn sie so Funktionieren wie ICH sie mir vorstelle. Hat einer damit schon mal von euch gearbeitet in Verbindung mit dem IO16 Brick?Ich denke so ein Transistor müsste man auf jedenfall mit 3,3 Volt schalten können, hoffe ich mal. Weil das IO16 liefert ja entweder 3,3 Volt oder 5 Volt Pro Ausgang(hoffe ich mal). Edit01: Fast vergessen: Was sagt ihr dazu: http://www.reichelt.de/ICs-U-ZTK-/UDN-2987-A/3/index.html?;ACTION=3;LA=2;ARTICLE=39831;GROUPID=2921;artnr=UDN+2987+A Laut Datenblatt könnte dieser in Frage kommen oder?

Im Internet habe ich noch diesen hier gefunden: http://www.google.de/imgres?q=SSM2404+audio+umschalter&um=1&hl=de&biw=840&bih=412&tbm=isch&tbnid=xKCESzLHGZBqvM:&imgrefurl=http://www.ebay.de/itm/SSM2404P-AD-PMI-DIP-20-Quad-Audio-Switch-x-1-pc-New-/120999227255%3Fpt%3DLH_DefaultDomain_0%26hash%3Ditem1c2c1daf77&docid=3X-hmMBL0ZBsPM&itg=1&imgurl=http://sun-pec.com/Pics/SunElect/IGBT/SSM2404P-4.jpg&w=950&h=651&ei=5UyWUeakBcLeOO6RgegL&zoom=1&iact=rc&dur=205&page=1&tbnh=138&tbnw=201&start=0&ndsp=10&ved=1t:429,r:1,s:0,i:84&tx=110&ty=55 der Hätte pro Seite 10 Anschlüsse... Also Optimal. Sehe ich das richtig?

http://www.google.de/search?q=analog+audio+matrix+ic klingt nicht schlecht, aber wie Arbeiten man damit? Eine Seite wird bestimmt an die Audio Kabel angeschlossen und die andere Seite an den IO16 ? Ich sehe jetzt nur 4 Pins, pro Seite D.H. ich kann nur zwei Audio Kabel Anschließen, sehe ich das richtig? Weil die andere Seite müsste bestimmt an den IO16 ? Die anderen Zwei Links schaue ich mir noch genauer an.

Das war meine eigentliche Frage. Danke. Kann ich den auch mit dem IO16 Brick Schalten? Geht das mit jedem Transistor? Oder nur mit bestimmten? Nun: Ich möchte die zwei Quellen mit einem der Audio Ziele verbinden. Würde das hier rüber gehen? https://www.tinkerforge.com/de/shop/industrial-quad-relay-bricklet.html oder darüber: https://www.tinkerforge.com/de/shop/bricklets/dual-relay-bricklet.html Edit01: Ich habe drei Ziele und zwei Quellen.

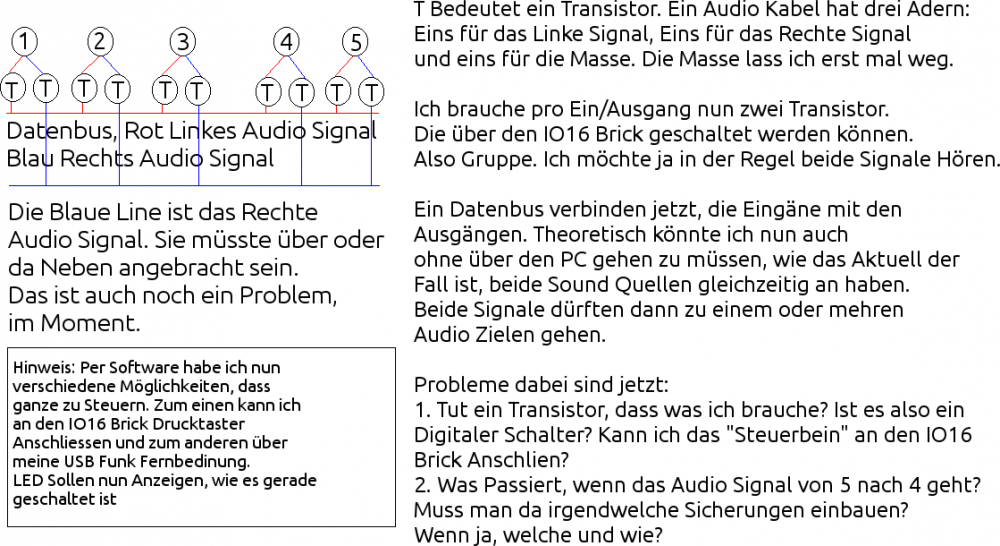

Ja. Darum wollte ich Transistoren verwenden oder was vergleichbares. Mit dem IO16 Kann ich ja "nur" schalten oder Messern, aber nicht Durchleiten. Ich könnte mir auch das DualRealy kaufen. Aber davon bräuchte ich dann fünft bis Zehn Stück(nehme ich an) und das wird dann zu Teuer. Habe nun ein kleines Bild hinzugefügt, was es hoffentlich besser erklärt.

Genau. Beides möchte ich später. Erstmal nur per Software. Später Installiere ich noch Schalter. Bin dabei ein Bild davon zu Zeichnen, wie ich es mir genau vorstelle.

Hallo Ich habe ein Problem und möchte dies gerne durch bauen eines eigene Stück Hardware Lösen, da ich hier die meisten Verwendung Möglichkeiten habe. Es geht um einen Audio Umschalter, den es so scheinbar noch nicht auf dem Markt gibt. Ich habe drei mögliche Audio Ziele(Ausgänge) und zwei Quellen. Das Besondere dabei ist: Quelle 1 ist der PC Quelle 2 ist mein Raspberry PI Quelle 2, kann ich jetzt über Quelle 1(Line In der Soundkarte laufen lassen). Damit ich zwei beide Audio Quellen auf ein Audio Ziel legen kann. Im Moment muss ich immer Umstecken, ich habe einige Verlängerungs Kabel gelegt. Ich möchte den IO16 Brick dafür nutzen. Problem dabei ist nur: Auf den Ein oder Ausgang dürfte immer eine Spannung sein oder? Also entweder 3,3 Volt oder 5 Volt. Aber ich möchte im Prinzip nur ein Audio Signal schalten, also würde es zu Signal Störungen kommen, oder? Daher habe ich mir eine Nette Idee zu recht gelegt. Leider hilft mir das Internet bisher nicht weiter... Darum frage ich jetzt einfach mal hier. Stichwort: Transistor. Ein Transistor hat ja drei Beine. Ich kenne die genaue Bezeichnung jetzt nicht. Daher, lege ich erst mal fest: Bein 1: Daten Bein 2: Daten Bein 3: Steuerung Bein, das wird an den IO16 Angeschlossen Die Frage ist dabei jetzt: Kann man ein Transistor wie ein Digitalen Schalter nutzen? Weil ein Transistor ist ja eher eine Weiche/Relay als ein Schalter. Ich möchte gerne, Das die Daten von Bein 1 auf Bein 2 Kommen. Aber nur, wenn die Software das will. Per Default soll die Verbindung getrennt sein. Ich werde das ganze auch noch mal zeichnen. Wenn das gehen würde so, hätte ich die Möglichkeit das ganze sehr einfach per Software umzuschalten. Z.B. über meine USB Funk Ferbendinung. LED'S sollen den Status anzeigen. Die dürfte ich direkt an den IO16 Brick anschließen können. Ich verwende bis jetzt überall Klinke und der Markt ist dafür nicht ausgelegt. Ich hoffe ihr habt in Etwa verstanden, was ich vorhabe... Edit01: Habe ein Bild hinzugefügt als Anhang.
