Es geht weiter, in die nächste Runde. Ich habe mir noch mal alles überlegt und bin zum folgenden Schluss gekommen: Eigentlich ist es Blöd, wenn die Anschlüsse bereits vordefiniert sind. Wie z.b. beim TEA6420. Ich erkläre noch mal kurz was ich genau vor habe: Ich möchte ein Audio Verteiler/Umschalter bauen. Ursprünglich wollte ich das mit dem IO16 Brick machen und mit Transistoren. Dann kam jedoch zweifel auf. Ich wollte alle drei Kanäle von einer Audio Buchse auf ein Datenbus schalten. Der aus ebenfalls drei Kanälen besteht(Einfach drei Drähte die auf eine Platine aufgelötet sind). Problem dabei ist jedoch das der Steuerstrom auf den zu schaltenden Strom übergeht. Daher kam mir die Idee, warum nicht einfach die Masse schalten? Das müsste doch mit jedem Transistor möglich sein. Das ich einfach sage: Quelle 1 ist die Masse geschaltet. Beim Wechsel schalte ich dann einfach um auf Quelle 2 und die dortige Masse ist angeschlossen/Verbunden. Da der Steuerstrom auf den zu Schaltenden Strom übergeht, in diesenfall die Masse, könnte ich doch einfach mit einer Diode arbeiten. Wenn ich es richtig verstanden habe, verhindert das eine Diode das ich wenn ich Plus und Minus vertausche ein Schaden entsteht. Nun die Frage: Könnte das klappen? Im Prinzip könnte ich es bereits mit meinem letzten Versuch ausprobieren. Mein Ziel ist folgendes. Ich brauche mehrere Anschlüsse Ist soll egal sein ob die als Ein oder Ausgang fungieren. Der Grund ist ganz einfach, wenn der PC an ist, soll er PI wie bisher an die Soundkarte vom Rechner angeschlossen sein(Line-In), wenn der PC aus ist, soll der PI an der Sony Anlage angeschlossen sein. Ich hoffe ihr könnt mir folgen.

Immerhin. Prima. Dann könnte ich den PI am besten wie jetzt schon über den PC(Line In) laufen lassen. Wenn der PC aus ist, könnte ich ihn direkt an die Lautsprecher anschließen. Ja, dass habe ich mir leider schon gedacht. Genau das hatte ich vor. Also muss ich Umschalten. Das ist zwar etwas Unpraktisch, aber nun ja. Erst mal vielen Dank für deine Hinweise. Ich werde es mir überlegen und mal sehen ob ich alle Notwendigen Informationen zusammen bekomme. Wenn das über den IO16 Brick wirklich geht, wäre vorteilhaft. Der Code im Link dazu sieht nicht schlecht aus. Aber ich denke, erst mal werde ich es direkt über den PI machen, wenn ich es überhaupt so mache. An den IO16 Brick kann ich ja die Drucktaster anschließen und darüber dann umschalten... Vielleicht noch ein paar LED'S die anzeigen, wie geschaltet ist und Fertig. Vielleicht mache ich es aber auch mit Arduino, aber da muss ich noch Abwarten... Dann wäre es Eigenständig. Ich denke, damit ist die Frage erst mal abgeschlossen. Es sei denn, jemand hat noch ein Hinweis oder der gleichen.

Danke für den Hinweis. Den Thread hatte ich komplett vergessen.... Vielleicht hilft das ja....

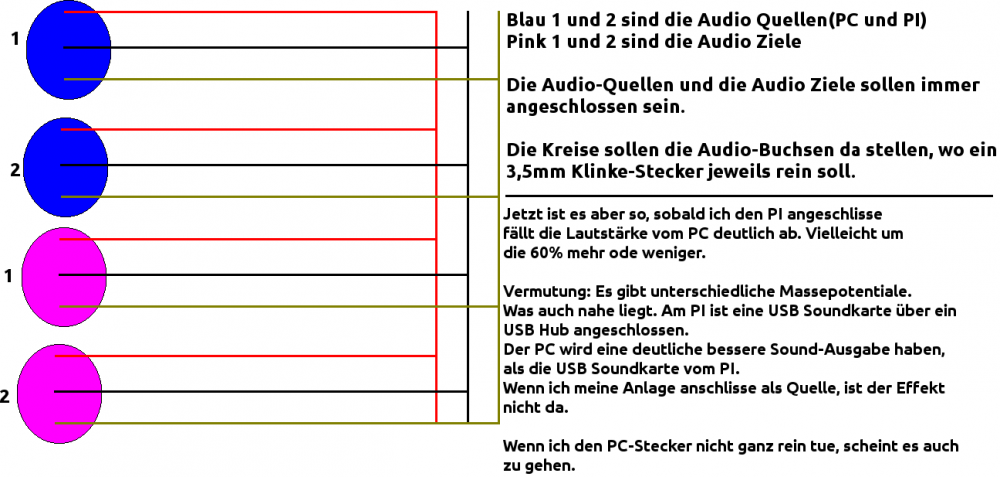

Ich habe noch ein nettes Bild gezeichnet, wie ich es mir vorgestellt habe und wie ich es umgesetzt habe. Ich hoffe das hilft euch nachzuvollziehen was ich genau möchte.

Nun, ich werde es wohl mit einem Umschalter machen müssen oder ich muss ein Weg finden, wie ich das Masse Problem in den Griff bekomme. Ich nehme aber an, einfacher ist es mit einem Umschalter. Genau. Kann ich auch z.b. eine Sound-Quelle auf mehrere Sound-Ziele legen? Mehre Sound-Quellen auf ein oder Mehre Sound-Ziele wird wohl nicht gehen, mit diesem Bauteil oder? Ich lese mich gerade zum Thema I2C ein: http://www.mikrocontroller.net/articles/I2C Das finde ich recht Spannend. Wäre ein Bauteil von Tinkerforge nicht vorstellbar was sowas ebenfalls kann? Ich werde es mir aber noch mal überlegen ob ich das mit dem IC mache oder ob es nicht doch noch eine andere Möglichkeit gibt. Eine die Einfacher ist und Praktischer. Weil an sich möchte ich die beiden Audio-Quellen immer angeschlossen haben und die drei Audio-Ziele ebenfalls. Damit wäre es dann ein Audio-Verteiler. Somit wäre das Gerät, welches kein Strom benötigt. Wenn ich das komplett über den PI mache, wäre es am einfachsten, nur Blöd, wenn man den PI dann mal ausmacht muss man das ganze an den PC anschließen und das geht wieder nicht, da ich dort kein I2C Interface habe. Ich hoffe ihr könnt mir folgen...

Richtig Erkannt. Wie geschrieben, wollte ich das Gerät Möglich einfach halten. Aber es sieht so aus, als ob ich das nicht könnte und einen schritt weiter gehen muss. Könnte das den Bobachteden Effekt Erklären? Genau so habe ich es auch verstanden. D.H. ich kann auch mehere Quellen auf ein Ausgang legen? Ich nehme an, Tinkerforge kann ich dazu wohl nicht nutzen. Vielleicht aber den Raspberry PI? Der hat doch ein Entsprechendes Interface. Kannst du mir noch Tipps geben? Was für ein Mikrocontroller?

So, wie versprochen ein Bild, wie es im Moment aussieht. Mein Ziel war es den Raspberry PI und den PC zusammen als Audio Quelle an einem oder meheren Audio Zielen zu bringen. Entweder gibt es jetzt ein Problem mit den Massen Potentialen. Sprich der Raspberry PI(Die USB Soundkarte) hat weniger Masse als der PC(Was logisch wäre...) oder ich übersehe noch was. Bei der jetztigen Version habe ich sogar versuch nur eine Masse anzuschließen. Das ging leider nicht. Da habe ich nur auf einen Lautsprecher was gehört. Wenn ich eine Audio Quelle nicht ganz rein Stecke geht es wie Gewünscht. Sonst bricht die Lautstärke massiv ein. Ich habe bei Reichelt was tolles gesehen: http://www.reichelt.de/ICs-TA-TL-/TEA-6420/3/index.html?;ACTION=3;LA=446;ARTICLE=39790;GROUPID=5479;artnr=TEA+6420 Vielleicht bestelle ich mir das. Ich denke, dass einfachste wäre, ich würde da ein "Schalter" zwischen setzten, zwischen den Audio Quellen. Aber das hätte aus meiner Sicht einige Nachteile...

Sorry, ich werde nachher, wenn die dritte version Fertig ist, ein Bild hochladen. Ist fast so weit.

Du hattest recht mit deiner Vermutung: Wenn ich die Stecker nicht ganz rein stecke, geht es wie gewünscht. Scheinbar.

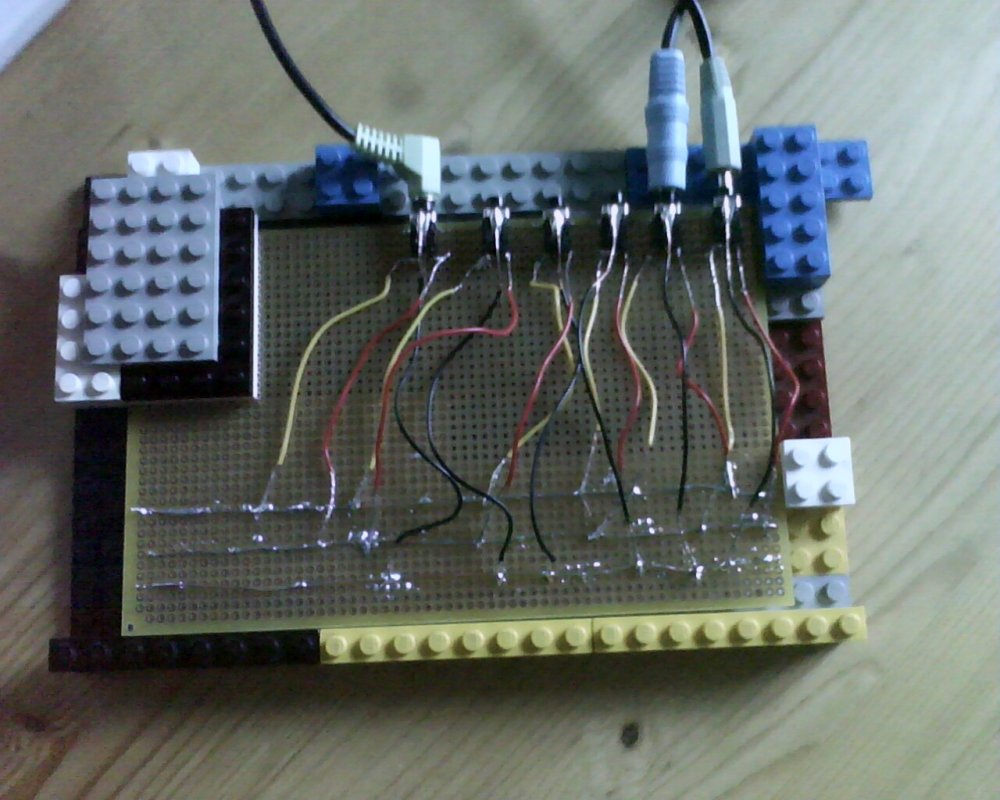

Ne, ein Kurzschluss ist es wohl nicht. Eher unterschiedliche Masse Potentiale. Also: Ich habe eine Lochrasterplatine genommen. Dort habe ich drei Drähte drauf gelötet. Dann habe ich drei Audio Buchsen genommen und die Pins Entsprechend immer gleich an die Leiter Bahnen gelötet. Beispiel: Die Masse immer an den zweiten Draht, den Linken Pin immer an den ersten und den Rechten Pin immer an den dritten. Dazu hatte ich hier ein Bild gepostet hier im Thread. Wir(Mein Vater und ich) glauben, das es daran liegt, dass die USB Sound Karte(vom PI) weniger Masse Liefert als der PC. Weil wenn ich meine Anlage Anschließe, ist der Effekt nicht zu beobachten/Zu hören. Daher müsste ich die Masse vom PI irgendwie an die Masse vom PC anheben.

So, ich habe es jetzt endlich umgesetzt. Grundsätzlich geht es auch Prima. Nur: Sobald ich den Raspberry PI anschließe ist es deutlich leiser, der Sound, der aus dem PC kommt als wenn ich den PI nicht anschließe. Schließe ich den PC nicht an, spielt das keine Rolle. Am Raspberry PI hängt eine USB Soundkarte. Die an einem 10 PORT USB Hub angeschlossen ist. Könnt ihr diesen Effekt erklären? Ich nehme an, ich muss das Signal anheben, aber nur das wo der PI angeschlossen ist. Dann wird es wieder Kompliziert. Wenn ich es so lasse wie es jetzt ist, muss ich immer daran denken die Lautstärke der Boxen runter zu drehen, wenn der PI nicht an ist oder angeschlossen ist, ist es ja sonst zu laut *G*.
