Kinslayer Geschrieben July 6, 2014 at 11:42 Share Geschrieben July 6, 2014 at 11:42 Hallo, ich habe ein Problem mit dem Blinkenlight Starter Kit. Ich bekomme die LEDs weder mit dem Demo noch über den brickv zum leuchten. Ich habe jetzt mal nur einen LED Strip angeschlossen, nun leuchten 5 LED weiß, eine blau der Rest ist aus, wenn ich die Stromversorgung trenne und wieder anschließe sieht das wieder anders aus (es leuchtet Beispielsweise nur noch eine LED weiß). Somit vermte ich, dass die Stromversorgung passt, aber was mit der Ansteuerung der LED nicht funktioniert. Master Brick und Bricklet werden vom brickv erkannt, Firmware Updates sind eingespielt. Wo könnte mein Problem liegen? Ich bin etwas ratlos. Besten Dank. Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
borg Geschrieben July 7, 2014 at 07:27 Share Geschrieben July 7, 2014 at 07:27 Kannst du ein Foto von der Verkabelung machen? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 7, 2014 at 07:35 Autor Share Geschrieben July 7, 2014 at 07:35 Hallo, klar, wird heute Abend nachgeliefert. Danke. Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

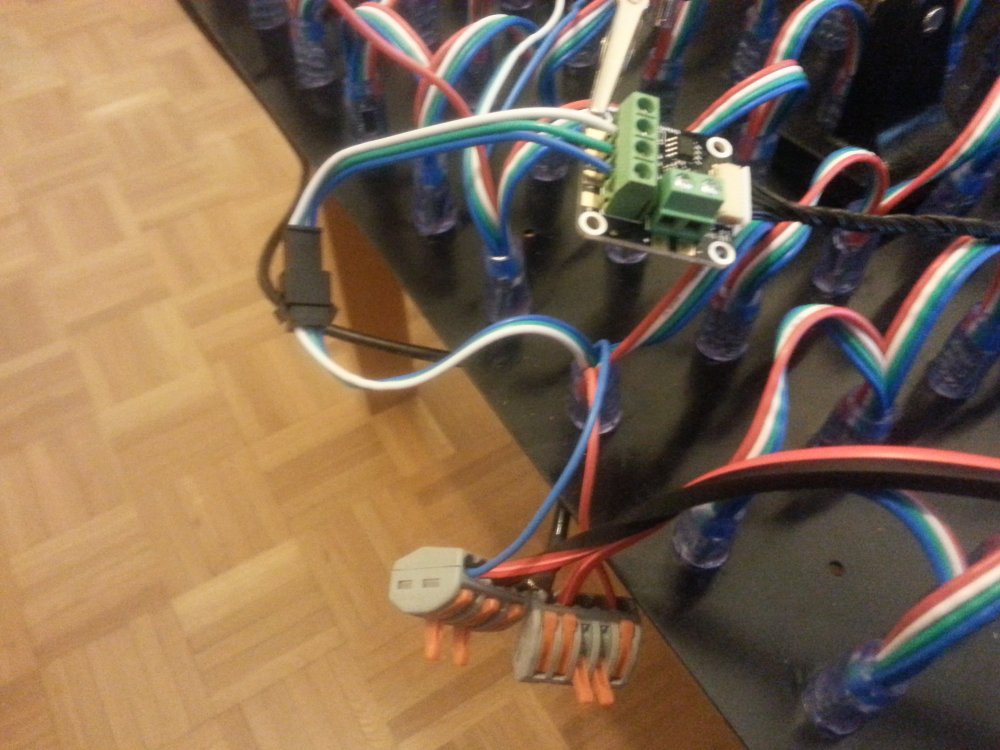

Kinslayer Geschrieben July 7, 2014 at 16:43 Autor Share Geschrieben July 7, 2014 at 16:43 Hallo, hier jetzt also ein Bild von dem Bricklet inkl. Verkabelung. Es ist zu Testzwecken jetzt nur ein LED Bündel angeschlossen... Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben July 8, 2014 at 09:13 Share Geschrieben July 8, 2014 at 09:13 Hallo Jan, Danke für das Foto. Ich sehe auf den ersten Blick keine Fehler. Leuchtet die grüne LED am Netzteil? Hast du nur mal ein LED Pixel Bündel getestet? (vll. auch mal eins aus der Mitte raus) Ist irgendein Pin im Brickletstecker krum? Grüße Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 8, 2014 at 09:23 Autor Share Geschrieben July 8, 2014 at 09:23 Hallo Bastian, ja , ich habe alle vier LED Bündel einzeln getestet und mit dem gleichen Ergebnis. Auf die LED am Netzteil habe ich jetzt nicht geachtet muss ich gestehen, aber das Multimeter sagt, dass es artig seine 5V liefert ;-) Interessant ist, dass wenn man den Verbindungstecker zwischen Bricklet und LED Bündel abzieht und wieder aufsteckt es vorkommen kann, dass manche Pixel aktiviert werden. wiederholt man das mehrfach, so sind es andere Pixel in anderen Farben. Ich vermute mal, dass das Abziehen und Aufstecken Schwankungen verursacht, die ein (zufälliges) Pixel dann als Signal versteht und so aktiviert wird. Ob ein Pin am Bricklet-Stecker verbogen ist (also zum Master hin) habe ich noch nicht geprüft. Allerdings erkennt der Master das Bricklet ja richtig und hat auch ein Firmware-Update hinbekommen, also würde ich vermuten, dass die miteinander reden... Besten Dank! Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben July 8, 2014 at 09:43 Share Geschrieben July 8, 2014 at 09:43 Hallo Jan, das liest sich so, als wenn es "nur" an der Daten und Clockleitung liegen kann. Diese scheinen nicht zu funktionieren. Ist vll. eine dieser Leitungen nicht korrekt am Bricklet angeschlossen? (vll. nocheinmal losschrauben und wieder anschrauben) Es kann auch an einem kummen Pin oder an einem defekten Brickletkabel liegen. Nur weil das Bricklet korrekt auftaucht heißt es nicht, dass es Clock und Daten liefert. Du kannst probieren mit dem Multimeter einmal diese Pins (Clock und Daten) gegen Masse (GND) zu messen. Wenn da Daten draufliegen solltest du eine von 0V verschiedene Spannung messen können (ggf. sehr klein). Grüße Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Loetkolben Geschrieben July 8, 2014 at 09:58 Share Geschrieben July 8, 2014 at 09:58 Interessant ist, dass wenn man den Verbindungstecker zwischen Bricklet und LED Bündel abzieht und wieder aufsteckt es vorkommen kann, dass manche Pixel aktiviert werden. wiederholt man das mehrfach, so sind es andere Pixel in anderen Farben. Ich vermute mal, dass das Abziehen und Aufstecken Schwankungen verursacht, die ein (zufälliges) Pixel dann als Signal versteht und so aktiviert wird. Ob ein Pin am Bricklet-Stecker verbogen ist (also zum Master hin) habe ich noch nicht geprüft. Allerdings erkennt der Master das Bricklet ja richtig und hat auch ein Firmware-Update hinbekommen, also würde ich vermuten, dass die miteinander reden... Hallo Kinslayer, so etwas habe ich mit der Firmware 2.0.2, allerdings mit WS2812 Neopixel, auch beobachtet. Bitte teste mal die letzte Firmware bevor WS2812 Support mit hinein gebaut wurde. Die 2.0.1 findest du hier: http://download.tinkerforge.com/firmwares/bricklets/led_strip/ Einfach runterladen und dann ueber das Flashmenu von Hand die Datei auswaehlen. Der Loetkolben Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 8, 2014 at 09:59 Autor Share Geschrieben July 8, 2014 at 09:59 Hallo, alles klar, dann werde ich mal die Signal-Leitungen nachmessen und die Verbindung zwischen Bricklet und Master checken. Die "Backup-Lösung" ist schon in der Post, die Bricklets sind ja glücklicherweise recht günstig ;-) Ich werde morgen Rückmeldung geben. Danke! Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 8, 2014 at 10:01 Autor Share Geschrieben July 8, 2014 at 10:01 Hallo, Interessant ist, dass wenn man den Verbindungstecker zwischen Bricklet und LED Bündel abzieht und wieder aufsteckt es vorkommen kann, dass manche Pixel aktiviert werden. wiederholt man das mehrfach, so sind es andere Pixel in anderen Farben. Ich vermute mal, dass das Abziehen und Aufstecken Schwankungen verursacht, die ein (zufälliges) Pixel dann als Signal versteht und so aktiviert wird. Ob ein Pin am Bricklet-Stecker verbogen ist (also zum Master hin) habe ich noch nicht geprüft. Allerdings erkennt der Master das Bricklet ja richtig und hat auch ein Firmware-Update hinbekommen, also würde ich vermuten, dass die miteinander reden... Hallo Kinslayer, so etwas habe ich mit der Firmware 2.0.2, allerdings mit WS2812 Neopixel, auch beobachtet. Bitte teste mal die letzte Firmware bevor WS2812 Support mit hinein gebaut wurde. Die 2.0.1 findest du hier: http://download.tinkerforge.com/firmwares/bricklets/led_strip/ Einfach runterladen und dann ueber das Flashmenu von Hand die Datei auswaehlen. Der Loetkolben danke für den Tipp, werde ich ausprobieren. Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 8, 2014 at 16:11 Autor Share Geschrieben July 8, 2014 at 16:11 Hallo, so eine kurze Rückmeldung: - Die Firmware habe ich auf 2.0.1 "downgegraded", leider ohne Erfolg - Alle Pins sind optisch in Ordnung - Bei der Messung von daten und Takt ist mir aufgefallen, dass bei Takt keine Spannungsänderung zu sehen ist, bei Daten schon. Ich weiß jetzt aber nicht, ob das einfach zu schnell für mein Multimeter ist... - Alle Kabel getauscht, keine Änderung - Nochmal verschiedene Bündel probiert: nichts - Master Brick getauscht: nichts - Regentanz aufgeführt.... es regnet, aber es blinkt nix Morgen sollte das zweite LED Bricklet aufschlagen, dann sehen wir weiter... Danke für alle Tipps. Grüße, Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 8, 2014 at 17:05 Share Geschrieben July 8, 2014 at 17:05 Also mit einwm Multimeter kann man Daten und Taktleitungen nicht messen. Dazu brauch man scon eine Osziolographen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben July 9, 2014 at 06:58 Share Geschrieben July 9, 2014 at 06:58 Hallo Jan, aber auf Takt und Datenleitung liegt eine Spannung >0V an, ja? Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Kinslayer Geschrieben July 9, 2014 at 18:55 Autor Share Geschrieben July 9, 2014 at 18:55 Hallo, ja, an beiden Kontakten kann ich eine sich ändernde Spannung ungleich Null messen. Soweit passt das. Was ich gerade festgestellt habe ist, dass einieg LED angehen bzw. sogar ordnungsgemäß funktionieren, wenn man an dem Signalkabel des Bündels "rumlummelt" (ich bin sicher, dass das nicht der Fachbegriff ist, gemeint ist das Kabel bewegen, dran ziehen...). Sobald man es loslässt geht wierder nichts. Für mich sieht das nach einem gebrochenen Kabel oder ein schlecht montiertes Kabel aus... und das Verhalten ist bei allen drei Bündeln so. Im Moment bin ich dementsprechtend etwas stinkig, denn wenn das so ist, dann ist mir, tut mir leid, wenn ich das so krass ausdrücke, Müll geschickt worden und das kann es ja eigentlich nicht sein... Nachdem ich vermute, dass die ganzen Admins zu Tinkerforge gehören... ist es noch nötig das Problem an den Support zu schicken? Würde ich dann morgen machen und zusehen, dass ich die Bündel getauscht bekomme (denn Master und Bricklet habe ich ja schon getauscht...). Grüße, ein verärgerter Jan Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Loetkolben Geschrieben July 9, 2014 at 20:24 Share Geschrieben July 9, 2014 at 20:24 Hallo Jan, das ist sicherlich aergerlich, aber hier im Forum habe ich sowas noch nicht gelesen. Auch das alle Buendel gleichzeitig defekt sind ist schon komisch. Aber wenn Deutschland 7:1 gegen Brasilien gewinnt, kann es vielleicht auch sein dass alle LED Ketten gleichzeitig defekt sind. Ich denke du wirst hier im Forum noch eine Antwort bekommen. Haben die Ketten denn vor dem Einbau schonmal funktioniert? Die Kabel sind aber passend abisoliert und haben Kontakt in den Klemmen? Der Loetkolben Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben July 9, 2014 at 21:01 Share Geschrieben July 9, 2014 at 21:01 Hallo Jan, zuerst möchte mich bei dir entschuldigen. Das Problem können wir uns nicht erklären. Ein Kabelbruch bei allen drei Bündeln halte ich nicht für wahrscheinlich (auch wenn es sicher nicht unmöglich ist). Es gab in der Vergangenheit zwar in Einzelfällen Probleme mit Wackelkontakten bei den LEDs (nicht korrekt verlötete Kabel an der LED Platine), die bei unseren Tests nicht aufgefallen sind, aber Probleme wie diese haben wir noch nicht erlebt. Echt schwer von hier aus zu sagen was da los ist. Bevor wir alles einzeln austauschen und hinterher irgendetwas nicht reproduzieren können, schlage ich vor, dass du uns deinen kompletten Aufbau zuschickst. Die Platten etc. brauchst du uns natürlich nicht mitschicken, Bitte schicke uns den Aufbau aus Bündel, Bricklet, Master Brick und Stromversorgung ohne irgendwelche Kabel zu trennen und teste ihn bitte noch einmal kurz vor dem Versand. Die Versandkosten erstatten wir dir natürlich zurück. Ich schicke dir gleich noch per PM unsere Telefonnummer, so dass wir Details morgen vll. persönlich klären können. Grüße, Bastian Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
