Warp 2 Pro tot nach Blitzschlag


Recommended Posts

Hallo,

bei uns gabs gestern Abend Gewitter und ein Blitz hat einiges im Haus zerstört. So z.B. den Switch, an dem die Wallbox hängt bzw. zwei Ports darin - u.a. der an der Wallbox.

Seitdem ist die Box nicht mehr übers Netz zu erreichen, weder LAN noch WLAN. Die Sicherungen und FI für die Box sind drin geblieben.

Kann mir jemand einen Rat geben, wie ich am besten bei der Fehlersuche in der Box vorgehe? Sind da auch nochmal Sicherungen drin, die geflogen sin könnnten?

LG

Michael

Link to comment
Share on other sites

Wenn du an der Wallbox den Taster drückst, leutet dann der Taster?

In der Wallbox sind 2 Feinsicherungen auf der untere Platine (EVSE Bricklet 2.0) verbaut.

Wenn es aber schon den Switch erwischt hat, dann hat es villeicht die obere Platine (ESP32 Ethernet Brick) erwischt.

Trenn die Wallbox vom Strom, schraub den Deckel runter, achte dabei darauf den Taster und die Erdung der Frontplatte abzustecken. Dann kannst du die Sicherungen in den beiden grünen Haltern auf der unteren Platine kontrolliern. Wenn die okay sind, dann wieder Strom an für die Wallbox und schauen ob Status LED leuchten. Es sollten auf beiden Platinen jeweils eine blaue LED leuchten.

Link to comment
Share on other sites

vor einer Stunde schrieb photron:

Wenn du an der Wallbox den Taster drückst, leutet dann der Taster?

In der Wallbox sind 2 Feinsicherungen auf der untere Platine (EVSE Bricklet 2.0) verbaut.

Wenn es aber schon den Switch erwischt hat, dann hat es villeicht die obere Platine (ESP32 Ethernet Brick) erwischt.

Trenn die Wallbox vom Strom, schraub den Deckel runter, achte dabei darauf den Taster und die Erdung der Frontplatte abzustecken. Dann kannst du die Sicherungen in den beiden grünen Haltern auf der unteren Platine kontrolliern. Wenn die okay sind, dann wieder Strom an für die Wallbox und schauen ob Status LED leuchten. Es sollten auf beiden Platinen jeweils eine blaue LED leuchten.

Also beim Drücken auf den Knopf tut sich nichts.

Die beiden Feinsicherungen sind gut, aber blaue LED seh ich keine...




Link to comment
Share on other sites

Ich will den Topic hier nicht umlenken, aber zu dem Thema hat mir der Elektriker bei der Planung zur Installation eine Überspannungsschutzes geraten. Sein Hauptargument war, das im Falle eines Blitzschlages

- die Kfz-Elektronik beschädigt werden kann, wenn das Auto gerade in diesem Moment lädt

- viele Versicherungen die Absicherung durch einen Geräte-Überspannungsschutz erwarten, sobald eine Ladeeinrichtung installiert wird

Die Mehrkosten beliefen sich auf ca. 470 Eur (Teilepreis). Da ich nach etwas Recherche dieses Risiko nicht eindeutig entkräften konnte, und der Schaden für KfZ-Elektronik und Hausgeräte durchaus die Mehrkosten für Überspannungsschutz berechtigt erscheinen lassen, hab ich das mit eingebaut.

Da meine Warp2 Smart über WLAN angebunden ist, fällt für mich das Thema "Überspannungsschutz Ethernet/LAN" weg, aber interessant wäre sicherlich welche sinnvollen Absicherungen es für Überspannungsschutz im Bereich Ethernet/Lan gibt und wie die Erfahrungen hierzu sind?

Link to comment
Share on other sites

vor 6 Minuten schrieb Marcus_S:

Ich will den Topic hier nicht umlenken, aber zu dem Thema hat mir der Elektriker bei der Planung zur Installation eine Überspannungsschutzes geraten. Sein Hauptargument war, das im Falle eines Blitzschlages

- die Kfz-Elektronik beschädigt werden kann, wenn das Auto gerade in diesem Moment lädt

- viele Versicherungen die Absicherung durch einen Geräte-Überspannungsschutz erwarten, sobald eine Ladeeinrichtung installiert wird

Die Mehrkosten beliefen sich auf ca. 470 Eur (Teilepreis). Da ich nach etwas Recherche dieses Risiko nicht eindeutig entkräften konnte, und der Schaden für KfZ-Elektronik und Hausgeräte durchaus die Mehrkosten für Überspannungsschutz berechtigt erscheinen lassen, hab ich das mit eingebaut.

Da meine Warp2 Smart über WLAN angebunden ist, fällt für mich das Thema "Überspannungsschutz Ethernet/LAN" weg, aber interessant wäre sicherlich welche sinnvollen Absicherungen es für Überspannungsschutz im Bereich Ethernet/Lan gibt und wie die Erfahrungen hierzu sind?

Ja, mir auch und das ist wohl auch Pflicht. Das Beste ist, das Ding liegt VOR dem Zählerkasten und wird MORGEN eingebaut. Allerdings hätte es in dem Fall wohl nix gebracht, wenn die Spitze übers LAN reinhaut. Meine zweite Wallbox hängt am WLAN, die läuft noch....

Bei den Überspannungsschutzeinrichtungen gehen die Meinungen vieler Elektriker auseinander, man ist sich wohl nicht so ganz einig, wann das wieviel bringt. Aber wenns Vorschrift ist, kann schon sein, daß die Versicherung rumzickt.

Link to comment
Share on other sites

Was den Ethernet-Blitzschutz angeht, hab ich das bei mir hinterm DSL Modem eingebaut, d.h. es trennt das Modem, das direkt am APL hängt, von der restlichen LAN-Installation wie Router, Switche, etc.:

https://www.omg.de/ubiquiti-networks/ethernet-surge-protector/ubiquiti-ethernet-surge-protector/a-13479

Ob's was bringt, kann ich mangels Notwendigkeit nicht sagen (und bin ehrlich gesagt auch nicht scharf drauf 😉).

Link to comment
Share on other sites

Am 2.5.2022 um 11:57 schrieb PV-Michel:

Ja, mir auch und das ist wohl auch Pflicht. Das Beste ist, das Ding liegt VOR dem Zählerkasten und wird MORGEN eingebaut. Allerdings hätte es in dem Fall wohl nix gebracht, wenn die Spitze übers LAN reinhaut. Meine zweite Wallbox hängt am WLAN, die läuft noch....

Bei einer Leitungslänge >10 m müsste dann aber ein weiterer Überspannungsableiter eingebaut werden. Mittlerweile gibt es auch recht kleine Typ2 Ableiter wie z.B. den DEHNcord 3P TT 275 FM. In der WARP Smart bekommt man den locker noch unter, bei Pro vermutlich nicht mehr.

Link to comment
Share on other sites

Posted (edited)

Ist auch mein Verständnis. Und ja, bei der Smart Version kann man das integrieren. Bei mir ist folgendes Installiert:

- Vor dem Zählerkasten: Typ 1+2+3 Überspannungsableiter (DEHNvap DVA EMOB 3P 255 FM)

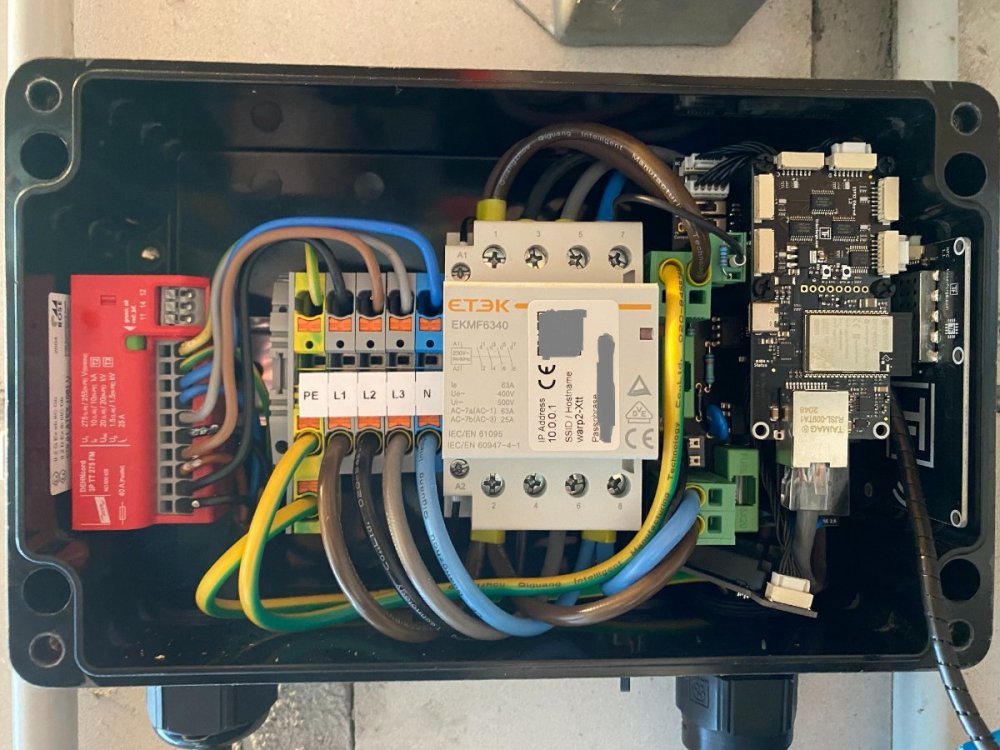

- Vor (bzw. in) der Wallbox (s. Bild): Typ 2+3 Überspannungsableiter (DEHNcord DCOR 3P TT 275 FM) - weil >10m Zuleitung zur Wallbox

Ich überlege im Aussenbereich LAN zu verwenden (wegen mehr Bandbreite in der Videoüberwachung) und damit auch die Warp von WLAN auf LAN umzustellen, allerdings bin ich mir noch nicht im klaren wie eine Ethernet Überspannungsabsicherung sinnvoll umzusetzen ist (Danke alestrix für Deinen Input). Mein Verständnis wäre, man müsste bei entsprechender Leitungslänge einen Überspannungsschutz nahe der Geräte im Aussenbereich UND (?) nahe am Hausaustritt der Ethernet Leitung haben um die am LAN hängenden Geräte im Haus zu schützen.

Input ist herzlich willkommen.


Edited by Marcus_S
Link to comment
Share on other sites

Da kommt es ganz darauf an, was du erreichen möchtest. Wenn sowohl der Teil im Haus als auch das Gerät außerhalb geschützt sein soll, musst du beide Enden mit Schutzgeräten versehen. Wenn dir das Gerät außerhalb des Hauses egal ist (z.B. weil die Kamera kaum mehr als der Ableiter kostet), dann nur möglichst nahe am Eintrittspunkt ins Haus (also nicht das Kabel parallel zu anderen Leitungen führen und dann einen Ableiter am Patchfeld, weil das einfacher ist -> Induktion)

Hier ein Schutzvorschlag von der Firma DEHN: https://www.dehn.de/sites/default/files/media/files/videoueberwachung-wpx014-de.pdf

Aktuelles Produkt für den Außenbereich wäre der DEHNpatch outdoor M CAT6: https://www.dehn.de/de/dehnpatch-outdoor-poe-kameras-ethernet-anwendungen

Bedenke, dass du immer eine Verbindung zum Potenzialausgleich brauchst mit min. 1,5 mm² Cu

  • Thanks 1
Link to comment
Share on other sites

  • 2 weeks later...

Also nochmal zurück zum Thema: Das ESP Board ist sicher defekt. Die Frage wäre, ob das Evse Bricklet die Sache überstanden hat: Dort gibt es auch eine blaue Led: Leuchtet diese? Auf dem Evse gibt es mehrere kleine „Netzteile“, diese sollte man mal prüfen.

Aber ich nehme an, die Versicherung zahlt eh die ganze Box. Wenn du willst, kannst du mir die 2 Boards mal schicken, dann kann ich genau sagen, was kaputt ist..

Link to comment
Share on other sites

Passend zum Thema: ich habe auf dem Hausdach einen Stahlmast mit einer Antenne. Der Mast ist mit 50mm² Aluleitung geerdet, das Dach herunter, über einen Regenrinnenhalter und Wandhalter zum Boden und dann am Boden entlang zum nächsten Fundamenterder. Das Haus steht auf seinem Betonfundament und darauf sind Poroton-Mauern.  Die stehen ein Stück über, zwischen Carport-Pflaster und Mauer ist ein ca. 5cm hoher und ebenso breiter Spalt. Da drin liegt der blanke Aludraht der Erdung und auch (in Wellrohren) Netzwerkkabel und die 5x6mm¹ Versorgung der Wallbox.

Sollte diese fette Aluleitung jemals Blitzstrom tragen, dürften in den (ca. 2m lang parallel laufenden) Leitungen ordentliche Spannungen induziert werden. Da dürfte dann in der Wallbox (und dem Rest des Netzwerks) Schicht im Schacht sein.... oder?



Martin

Link to comment
Share on other sites

Am 13.5.2022 um 09:26 schrieb MartinJ:

Da drin liegt der blanke Aludraht der Erdung und auch (in Wellrohren) Netzwerkkabel und die 5x6mm¹ Versorgung der Wallbox.

Martin

Glück in oder her, aber wenn die Erdungsleitung zur Überspannungsschutzfunktion parallel und mit wenig Abstand zu anderen kritischen Strom- oder Signalleitungen läuft, ist das aus meiner Sicht die beste Möglichkeit den Schaden zu maximieren 🤑🤑🤑 ...

Link to comment
Share on other sites

  • 2 weeks later...
Am 15.5.2022 um 11:32 schrieb Marcus_S:

Glück in oder her, aber wenn die Erdungsleitung zur Überspannungsschutzfunktion parallel und mit wenig Abstand zu anderen kritischen Strom- oder Signalleitungen läuft, ist das aus meiner Sicht die beste Möglichkeit den Schaden zu maximieren 🤑🤑🤑 ...

Das habe ich mir auch gedacht und einen Blitzschutzguru gefragt. Der meinte dann, ein direkter Hit mit dem entsprechenden Blitzstrom macht da wenig Unterschied im Schaden.... parallel oder nicht parallel. Das muss dann das Boot (der Blitzschutz) abkönnen.

Link to comment
