FlyingDoc Geschrieben July 12, 2012 at 15:25 Autor Share Geschrieben July 12, 2012 at 15:25 Also ich habe direkt einen althergebrachten Kompass daneben gelegt. Heute nochmals überprüft. Ausserdem sind die Leds bei mir unten. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Nic Geschrieben July 12, 2012 at 16:01 Share Geschrieben July 12, 2012 at 16:01 hmmh, das kann auch richtig sein, dann ist der Magnetic-Field Wert auf der X-Achse höher als bei y und y zeigt bei dir dann nach Osten. Je nachdem wie man den IMU dreht, wird mal die x, dann wieder die y-Achse einen höheren Wert anzeigen. Die Achse, die den höchsten Ausschlag beim Magnetc Field zeigt, müsste auf Norden zeigen, oder ? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 12, 2012 at 21:09 Autor Share Geschrieben July 12, 2012 at 21:09 So. Bild mal geupdatet. Die Rahmen sind jeweils die Eingrenzungen der Zeichenflächen. Zum Programmieren mal sichtbar gemacht. An der Höhendarstellung muß ich jetzt noch die Zahlenskala anpassen. Hier ist ein Bild des Demomodus zu sehen. Der startet wenn kein Sensor angeschlossen ist. Dabei bewegen sich alle Werte. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 23, 2012 at 20:43 Autor Share Geschrieben July 23, 2012 at 20:43 So. Heute sind meine beiden Rasperry Pi eingetroffen. Nun kann ich mich mal um die erste Testprotierung meines Programmes kümmern. Zum Glück ist mein Chefchen auf Arbeit ein Linuxfreak. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Nic Geschrieben July 24, 2012 at 10:55 Share Geschrieben July 24, 2012 at 10:55 Hmmh, wie wertest du jetzt die Nord-Süd-Richtung aus ? Stimmt das jetzt mit der Kompass-Richtung ? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 24, 2012 at 20:35 Autor Share Geschrieben July 24, 2012 at 20:35 Mit den Werten hab ich mich noch nicht weiter beschäftigt. Kommt noch. Bin gerade dabei die Analogbricklets einzubinden. Die Sensoren fehlen zwar noch, aber einen Wert kann ich ja trotzdem anlegen. Die Formel für die Altitude funktioniert auch schon. Nun bin ich beim Speed über das Staurohr. Suche gerade den passenden Sensor und die Formel. Hängt ja davon ab wieviel Druck am Stau anliegt. Hab heute mal mit meinem Auto, nem Luftschlauch und nem Differenzduck Handmessgerät getestet. Kamm da bei 100 km/h auf ungefäht 6 mbar. Der Druck scheint aber exponentiell anzusteigen. Mein Sensor will ich bis 300km/h auslegen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Nic Geschrieben July 25, 2012 at 08:18 Share Geschrieben July 25, 2012 at 08:18 Wenn Du mehr erreicht hast, dann berichte mal. Mich persönlich interessiert die Kompass-Funktion. Ich möchte mir sowas noch bauen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 26, 2012 at 21:24 Autor Share Geschrieben July 26, 2012 at 21:24 Drucksensor und Differenzdrucksensor heute eingetroffen. Mal sehen ob ich sie morgen angeknüppert bekomme. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 27, 2012 at 20:51 Autor Share Geschrieben July 27, 2012 at 20:51 So. Angeschlossen und messen schon. Nun muss ich meine Formeln anpassen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 30, 2012 at 14:10 Autor Share Geschrieben July 30, 2012 at 14:10 :-) ja stimmt dafür wäre ein AnalogIn mit 2 Eingängen sehr praktisch :-) Hab heute mal getestet mit einem 2. AnalogIn die Betriebsspannung für den Sensor zu messen und mit in der Formel zu verwenden. Gleich noch ne Bestellung abgegeben. Wäre gleich noch ein Vorschlag für TF wenn sie einen Bricklet für den Druck rausbringen. Die Versorgungsspannung mit zu Messen und gleich für die Berechnung mitzunehmen. Sozusagen 2 AnalogIn Chips + Sensor auf der Platine. Eventuell gleich noch einen Differenzdruck Bricklet mit anbieten. Wäre bis auch den Sensortyp identisch. Als Sensor habe ich den Freescale MPX5010 genommen. Bauform wie auf dem Bild. Lässt sich gut an der Leiterplatte befestigen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben July 31, 2012 at 20:31 Autor Share Geschrieben July 31, 2012 at 20:31 Mal noch ne Frage. Die Spannungswerte am AnalogIn Bricklet zappeln ganz schön bei mir. Zwar nur im mV Bereich, aber immerhin um zum Beispiel beim Luftdruck von 3,698 bis 3,757 V. (Ist Übrigends ein Fehler im BrickViewer. An der Achse steht mV obwohl Volt angezeigt werden. Ist aber nur ein Schönheitsfehler. ) Sind also 59mV. Selbst wenn ich eine Festspannung anlege, gibt es diese Spannung. Vielleicht wird es besser wenn meine Bricks dann vom SpannungsBrick versorgt werden. Kommt ja morgen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Holy Geschrieben July 31, 2012 at 21:13 Share Geschrieben July 31, 2012 at 21:13 Mal noch ne Frage. Die Spannungswerte am AnalogIn Bricklet zappeln ganz schön bei mir. Zwar nur im mV Bereich, aber immerhin um zum Beispiel beim Luftdruck von 3,698 bis 3,757 V. (Ist Übrigends ein Fehler im BrickViewer. An der Achse steht mV obwohl Volt angezeigt werden. Ist aber nur ein Schönheitsfehler. ) Sind also 59mV. Selbst wenn ich eine Festspannung anlege, gibt es diese Spannung. Vielleicht wird es besser wenn meine Bricks dann vom SpannungsBrick versorgt werden. Kommt ja morgen. Mit rund 1,6% vom Messwert für Sensor und Analog In Bricklet liegst denke ich erstmal nicht schlecht. Die auf der Analog In Bricklet Seite angegebenen Werte entsprechen ungefähr der reinen ADC-Auflösung (Messbereich / 2^12) und sollten daher nicht täuschen. Das wird nie als Messgenauigkeit rauskommen. Noch paar Tipps um trotzdem etwas rauszuholen: - für Spannungsmessung kurze Kabel - weg von Versorgungsleitung - ggf. geschirmt und vedrillt - stabile Spannungsversorgung (ist ja schon in Arbeit ) Zitieren Link zu diesem Kommentar Share on other sites More sharing options...

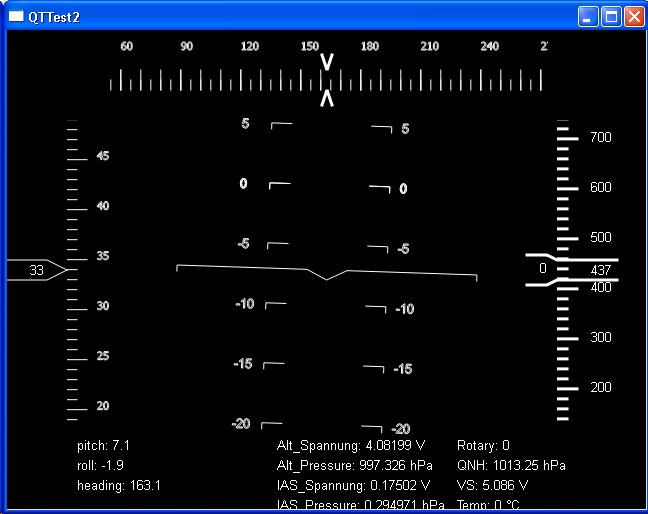

FlyingDoc Geschrieben August 2, 2012 at 21:53 Autor Share Geschrieben August 2, 2012 at 21:53 So. Mal ein Bild vom aktuellem Stand hier reinwerfen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
Flo Geschrieben August 3, 2012 at 11:28 Share Geschrieben August 3, 2012 at 11:28 Ich würde gerne mal was in die Runde werfen. Denkt ihr nicht das es besser währe eine Anwendung für die Google-Brille (also Android) oder das Oculus Rift zu entwickeln? Damit hätte man noch mehr möglichkeiten (das display "folgt" einem) und man hätte das Problem der Sonne und des Plazes nicht (für evtl. beamer + pc). Hier ein kleiner Link (zum Oculus Rift auf Golem.de): http://www.golem.de/news/oculus-rift-head-mounted-display-fuer-spieler-1208-93585.html Bei der Google-Brille könnte man sogar per Sprachsteuerung, oder auf dem kleinen Smartfone die Ansichten wechseln, ohne groß abgelenkt zu sein.. Oder versperren diese Brillen einem doch zu sehr das Blickfeld? Gruß Flo Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben August 3, 2012 at 12:11 Autor Share Geschrieben August 3, 2012 at 12:11 So eine Datenbrille wird dabei nicht eingesetzt werden. Ein HUD ist fest mit dem Flieger verbunden. Und mein Projekt ist für mich eine Machbarkeitsstudie um ein UL mit einem Kostengünstigem HUD ausrüsten zu können. Ausserdem muß so ein System extrem leicht gebaut sein. Bei einem UL zählt jedes Gramm. Wir haben ein maximales Startgewicht von 472,5 Kg bei 2 Sitzern. Da ist alles drinn. Flugzeug,Sprit, Schmierstoffe und nicht zu vergessen 2 Personen mit Zubehör. Bisherige Kosten bei mir sind 1 Step-Down Power Supply, 1 MasterBrick, 1 IMU, 3 AnalogIn, 1 Rotary, 1 IO16, 1 Temp Bricklet, 2 Rasppery (noch nicht im Einsatz) 1 Drucksensor und 1 Differenzdrucksensor, Lochrasterleiterplatte und Steckverbinder. Fehlt noch die Technik zum eigentlichem HUD. Testen will ich mit Picobeamer. Mal sehen. Bekomme ich schon hin. Bin da etwas hartnäckig. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
AuronX Geschrieben August 3, 2012 at 13:57 Share Geschrieben August 3, 2012 at 13:57 P.S.: Beide Brillen existieren noch nicht oO Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben October 27, 2012 at 07:05 Autor Share Geschrieben October 27, 2012 at 07:05 So. Mal einen kleinen Statusbericht abgeben. Höhenmessung geht. QNH wird über einen Rotary Bricklet eingestellt. Gescwindigkeitsmessung hab ich gestern Abend soweit fertig programmiert. Muss noch in "Echt" überprüft werden. Nun ist die Lagemeldung drann. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben February 28, 2013 at 15:46 Share Geschrieben February 28, 2013 at 15:46 Hallo FlyingDoc, wie ist der aktuelle Stand deines Projekts? Grüße Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben February 28, 2013 at 16:20 Autor Share Geschrieben February 28, 2013 at 16:20 Im Mom leider keine Zeit dafür. Viel um die Ohren. Wegen der Kinder und Arbeitsmäßig. Ausserdem will ich meine Hardware erstmal in mein kleines Gehäuse fummeln. Muss auch noch auf das Protokoll 2.0 migrieren. Hardware ist ja schon geflasht. Den AnalogIn Brick kann ich ja jetzt auch im Bereich einstellen damit. THX. Aber Sonnabend ist erstmal Saison Eröffnung auf dem Platz. Aber ich will sobald als möglich weiter machen. Vielleicht ma heute Abend anfangen. mal schauen was die Zeit sagt. Was es neues gibt und vielleicht ein Checkflug. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben February 28, 2013 at 17:04 Share Geschrieben February 28, 2013 at 17:04 Hi FlyingDoc, danke für deine schnelle Antwort. Gern würden wir dein Projekt mit auf der neuen Homepage aufführen. Siehe hier: http://www.tinkerunity.org/forum/index.php/topic,1445.0.html Möchte gern den Screenshot deiner QT Anwendung posten. Ist das ok? Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben February 28, 2013 at 19:21 Autor Share Geschrieben February 28, 2013 at 19:21 Kein Problem. Das könnt ihr gerne machen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben March 6, 2013 at 16:19 Share Geschrieben March 6, 2013 at 16:19 Wenn du ein Foto von deinem Aufbau hättest, dann würde ich den miteinbauen. Bin gerade dabei einen Wiki Artikel dafür anzulegen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben March 6, 2013 at 16:26 Autor Share Geschrieben March 6, 2013 at 16:26 Im Moment hab ich von meinem "Ramschhaufen" noch kein Foto. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
batti Geschrieben March 6, 2013 at 16:43 Share Geschrieben March 6, 2013 at 16:43 Hab mal was kurzes eingebaut: http://www.tinkerunity.org/wiki/index.php/DE/Projekte/HUD Fällt mir ein wenig schwer etwas zum Status und den aktuellen Möglichkeiten zu schreiben. Würde mich freuen wenn du mich da etwas unterstützen könntest. Cool wäre natürlich ein Bild des Aufbaus (insbesondere später wenn die Beamer-Sache zum tragen kommt ) Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
FlyingDoc Geschrieben March 7, 2013 at 07:35 Autor Share Geschrieben March 7, 2013 at 07:35 Hab mal mir mal erlaubt ein bissl was zu ergänzen. Zitieren Link zu diesem Kommentar Share on other sites More sharing options...
