Säulenmontage


stromlos

Recommended Posts

An meinem Stellplatz habe ich leider keine Wand, und es ist nicht genügend Platz für eine Wallbox-auf-Säule Konstruktion. Lässt sich der Warp Charger auch seitlich an einer Säule befestigen, oder - um 90° Grad gedreht - an der Oberseite (geringere Hebelkräfte)? Zumindest die nicht-Pro Varianten scheinen auch genügend Platz für eine Verstärkung der Gehäusewand zu haben, falls das erforderlich sein sollte.

Link to comment
Share on other sites

Hallo,

ich glaube es hilft vielleicht nicht direkt in Deinem Fall, aber ich habe da ebenfalls keine Wand und die Säulen gefallen mir gar nicht so gut. Ich hab mir jetzt zwei Beton-"Lego" Steine besorgt, 2 Stück , 60cm Würfel , zwei Übereinander und man hat wieder eine Wandz um Festdübeln und noch genügend Platz für eine Steckdose oder Verteilerkasten o.ä.

Link to comment
Share on other sites

Ich würde eine Säule/Stele bevorzugen. Man kann z.B. gut eine Briefkasten-Säule nutzen, sofern diese stabli ist. Also nicht die einfache Stange mit 3cm Durchmesser, aber es gibt da einiges. Derzeit bin ich auch noch auf der Suche, eine Option wäre => https://www.amazon.de/gp/product/B077FN9BTM/ref=ox_sc_saved_title_1?smid=AVJS5RA6OMTPC&th=1



Link to comment
Share on other sites

Ich habe ein ähnliche Suche hinter mir.

Ich werde 8 von diesen "Kann Gartenmauer Pfeilerelement" plus Abdeckplatte nehmen und vorne einen Briefkasten montieren und hinten die WARP.

Vorteie sind: die Säule ist stabil, innen hohl fürs Anschlusskabel und da der Briefkasten zur Sonne steht liegt die WARP schön im Schatten. Dadurch ist sie bei mir auch nicht direkt zu sehen und etwas versteckt.



Link to comment
Share on other sites

Die fundamentlosen Lösungen haben natürlich den Charme, dass man flexibel bleibt und ggf. keinen Betonklumpen im Vorgarten hat, leider fehlt mir dafür der Platz. Die Briefkasten-Säule ist eine gute Idee, da man die Warp zwischen die Säulen setzen könnte. Die Box möchte ich möglichst hoch anbringen, da man bei Ladeport hinten rechts am Fahrzeug beim vorwärts Einparken an der Säule vorbei fahren muss. Das macht es vielleicht auch einfacher, das Kabel so unterzubringen, dass man es beim Ausparken nicht mit dem Rückspiegel mitnimmt.

Link to comment
Share on other sites

So,

um die Katze mal aus den Sack zu lassen: Wir machen uns auch Gedanken zu einem Standfuß. Größtes Problem sind aus unserer Sicht die Kosten für den Kunden. Der Fuß soll ja nicht teurer sein, wie die Wallbox.

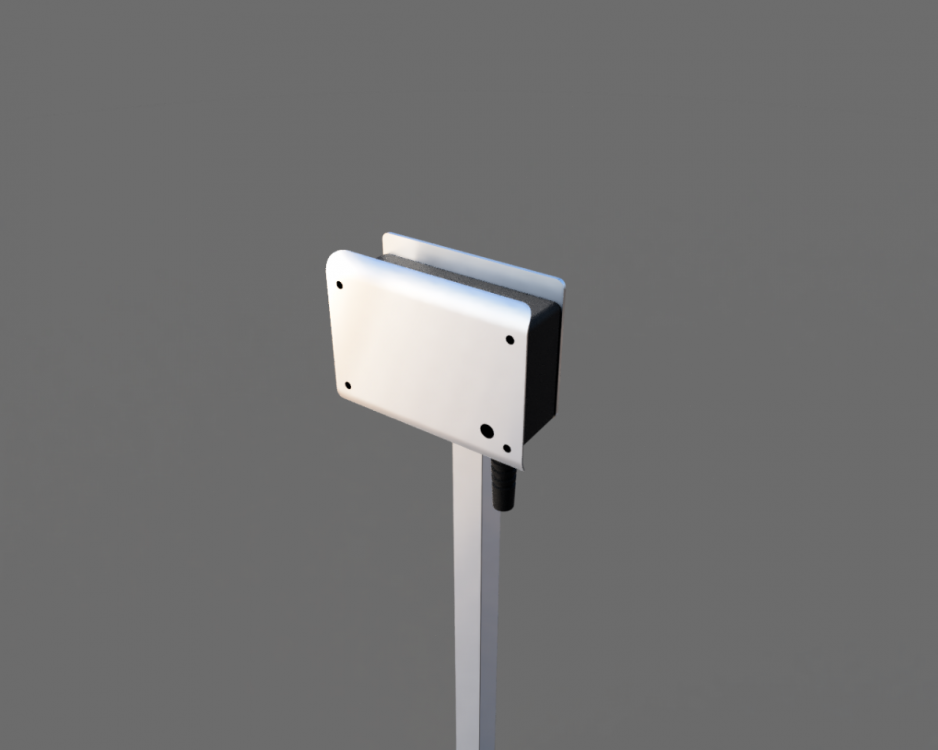

Wir planen momentan eine Edelstahlvariante mit einer Höhe von ca. 1,4m. Kostenpunkt für den Endkunden wären dafür vermutlich ca. 200€. Wir wollen eine Möglichkeit einplanen, dass Anschlusskabel intern zu führen.

Was haltet ihr davon?


Edit: Wir überlegen anstatt des quadratischen Vierkantrohres ein Rechteckiges zu nehmen. Mit den Planungen stehen wir aber gerade am Anfang. Eure Vorschläge sind gerne gewünscht!

  • Thanks 1
Link to comment
Share on other sites

vor 2 Stunden schrieb batti:

So,

um die Katze mal aus den Sack zu lassen: Wir machen uns auch Gedanken zu einem Standfuß. Größtes Problem sind aus unserer Sicht die Kosten für den Kunden. Der Fuß soll ja nicht teurer sein, wie die Wallbox.

Wir planen momentan eine Edelstahlvariante mit einer Höhe von ca. 1,4m. Kostenpunkt für den Endkunden wären dafür vermutlich ca. 200€. Wir wollen eine Möglichkeit einplanen, dass Anschlusskabel intern zu führen.

Was haltet ihr davon?



Edit: Wir überlegen anstatt des quadratischen Vierkantrohres ein Rechteckiges zu nehmen. Mit den Planungen stehen wir aber gerade am Anfang. Eure Vorschläge sind gerne gewünscht!

Alles andere wäre auch verwunderlich ;-) und schön das mal jemand das Verhältnis im Auge hat!! Von mir schon einen + Punkt dafür!!

Wir würden statt Edelstahl (natur) eine schwarze Variante bevorzugen, dies ist etwas dezenter und die Wallbox kommt mit dem Edelstahl zur Geltung.

Eure Variante wird wahscheinlich noch etwas dauern? Oder sucht ihr noch Kunden, welches einen Prototypen aufstellen und gerne mit Fotos für Eure Seite helfen ;-) ;-)

Link to comment
Share on other sites

Ich hab auch schon etwas gesucht, und etwas ähnliches für 250€ gefunden. Allerdings kein Edelstahl, Pulverbeschichtet in Wunschfarbe. Und es passt natürlich die Anschlussplatte dann nicht. Das ist eigentlich das größte Problem.

Was ich noch gesucht hätte wäre die Möglichkeit evtl noch eine normale Steckdose oder Sicherungs/Verteilerkasten unproblematisch anzubringen.

200€ sind viel Geld für ein bisschen Rohr, aber es ist halt auch Edelstahl.

Link to comment
Share on other sites

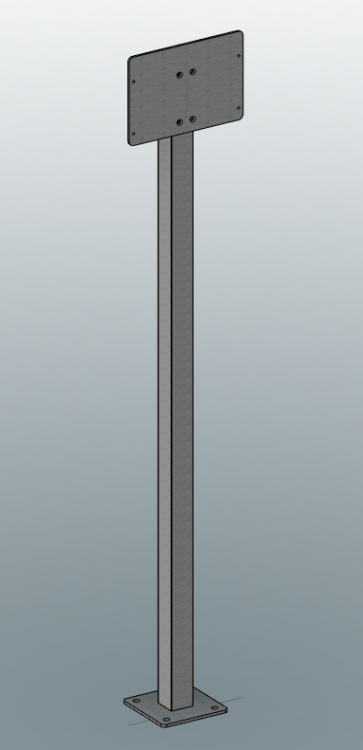

Das Design gefällt mir gut. Wenn man die Platte weiter nach oben montiert, könnte man den Warp auch auf der anderen Seite befestigen, so dass er quasi auf der Säule steht. Das würde Platz sparen, und die Gewichtsverteilung wäre symmetrischer. Vielleicht ließe sich eine Montagevariante vorsehen: Eine etwas tiefere Postion vor der Säule, oder eine etwas höhere auf der Säule.

Link to comment
Share on other sites

1,40 m ist unnötig hoch, es gibt ja kein Display, das man ablesen will, je höher umso größer muss der Profilquerschnitt sein und umso besser die Fundamentierung. 1 m reicht locker. Bei 1,40 m ist die Verpackung und vor allem der Versand schon wieder schwierig.

@stromlos: Platz kann man doch höchstens halbe WB Tiefe sparen, die Gewichtsverteilung spielt doch praktisch keine Rolle, weil man schon aus Stabilitätsgründen und weil das Erdkabel da durch muß einen "großen" Querschnitt wählen muss. Macht die Konstruktion schon wieder komplizierter.

Ich finde, TF ist auf dem richtigen Weg, eine kostengünstige Lösung zu suchen, nur dann wir die Säule akzeptiert. "Designsäulen" gibt es schon genug, die so teuer sind wie die zugehörige WB.

@TF: Macht euch noch Gedanken, wie das Interface zum Fundament universell gehalten werden kann. Z.B. passend zu den Zaumpfosten aus Stahl, die man einschlagen kann, oder dann gibt es noch so Schraubanker. Vllt. auch Kabeleinführung universell. Nicht jeder kann oder will einen Betonklotz in den Vorgarten eingießen.

Auf den Fotos ist meine Lösung zu sehen. Ich hatte auch lange recherchiert wg. Säule am Ende des Carports, habe aber dann einfach im Internet zwei Maß-L aus 5 mm Alublech bestellt, 4 Gewindelöcher reingemacht, und sie zwischen die Stützen-L des Carports eingeklemmt. Insgesamt 14€ Kosten für die Halterung. Designtechnisch wird es keinen Zugang in's MoMA finden, aber hey, wir reden hier über eine Ladeeinrichtung.



  • Like 1
Link to comment
Share on other sites

  • 2 weeks later...
Am 9.6.2021 um 12:22 schrieb floho:

Hübsch ;-)

Nette Ironie ;-)

Gestern beim Bauhaus gesehen => https://www.bauhaus.info/zaunpfosten/zaunpfosten/p/27096877

Diesen werden wir einkürzen, es gibt einen Fuß zum einbetonieren und davon dann 2 im richtigen Abstand der Schrauben nebeneinander.
Preislich ist dies dann ca. 150€ mit Beton etc. und somit in einem guten Preis-Leistungs-Verhältnis.



Link to comment
Share on other sites

vor 2 Stunden schrieb jensstark:

Die herstellereigene Lösung wäre schön! Aber: Für die "Pro-Kunden" dann gleich mit wetterfestem Verteilerkasten in der Säule?
Bei uns kommt im Garten ein fettes Kabel aus dem Boden, aus der Wallbox kommt ein identisches. Optimalerweise kürzt man das dann ein und verbindet es in der Säule...



Hmm, das ginge wohl mit einer kleinen Box, welche dann optional unterhalb der Box sitzt mit zwei Einlässen an der Unterseite und innen evtl. eine Mini-Hutschiene mit entsprechenden Klemmen. Oder doch nur mit entsprechenden Lüsterklemmen verbinden um Platz und Kosten zu sparen??

Wenn ich eine Pro bestellt hätte (woraus ich bewusst verzichtet hatte) dann würde ich das vorhandene Kabel intern lösen und das neue Kabel direkt auflegen.

Das Kabel ist ja "nur" da, weil es innen etwas enger ist. Aber wenn dies passt, dann bekommt man in der Regel auch direkt das andere dort hinein. OK, ist etwas eng aber wer so eine Box installiert sollte am besten Elektriker oder ähnlich sein und wissen, was dort zu tun ist ;-) Oder eben 50€ mehr für den Elektriker um dies intern zu verkabeln (er muss ja eh die Box abnehmen). Könnte ich mir günstiger - und optisch ansprechender - im Vergleich zu einer zusätzlichen, wasserdichten Verteilerbox. <== <== muß aber jeder für sich entscheiden ;-)

Edited by int5749
Link to comment
Share on other sites

  • 4 weeks later...

Hier dann mal unsere Lösung. Das Erd-Kabel habe ich von der Garage durch ums Haus geführt und dann im Rasen hinter dem Zaun entlang unter den Steinen durchgebohrt und zum (von hier gesehen) rechten Pfosten. In diesem dann nach oben und mit einer wasserdichten Schraubverbindung raus und von unten in die Box. Die Pfosten stehen hinten genauso weit über wie der Rand der Box und dient so als Kabelhalter.

Gesamtkosten Material < 100€ ink. Beton-Anker, Beton, etc.


  • Like 1
Link to comment
Share on other sites

  • 1 month later...
